奥托尼克斯Autonics 微型光电传感器(BS5系列)
 BS5-K2M BS5-T2M BS5-L2M BS5-Y2M BS5-V2M
微型光电传感器BS5系列，接插式接线方式方便接线，具有多种不同的外形（K,T,L,Y,V型）,便于安装。采用宽范围电源电压，易于连接各种IC,继电器，PLC等。发光器/接收器窗口采用防尘保护设计，信赖度更高，可在较差的环境下使用。

主要特性
* 超小型,内置放大器,NPN集电极开路输出
* 多种型号(K,T,L,Y,V型)适用于多种不同应用场合
* 通过控制线可选择Light ON/Dark ON模式

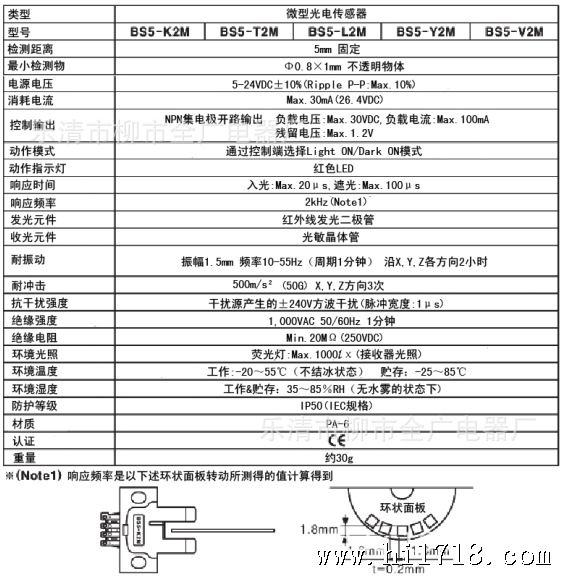

* 高速响应频率: 2kHz
* 宽电源电压范围: 5-24VDC
 (易于连接不同的IC,继电器,可编程控制器)
* 发射端/接收端窗口防尘保护设计
* 红色指示灯可指示动作状态
* 通过连接头接插方式连接

应用场合
* 适用于小型高精密机械:LCD半导体设备,图像检测系统和运送装置执行机构
* 适用于设定调色板位置,计算数量和检测旋转体的起始位置

型号说明

注意事项
1.浪涌
BS5系列未设置抗浪涌回路
使用时请注意遵守EN标准
2.外部光源
该产品未设置防止外部光源干扰回路,请将接收器远离外部光源干扰
3.布接方式
和动力线、高压线等分开布线,以避免由此造成的误动作或产品损坏
4.干扰发生源注意事项
若微型光电传感器周围有机器产生干扰(开关稳压器,电机等),请将机器的屏蔽线F.G接地
5.焊接(直接焊在端子上)
直接焊接在端子上时不要超过3秒(温度260℃).确认焊接时离端子根部1.5mm以上.
6.安装
使用M3螺钉拧紧(力矩0.49N·m(5.0kgf·cm).拧螺钉时,请使用垫片(Φ6).请确认光电传感器收发光部分不与任何其他物体接触.若该部分划损时,产品会发生误动作.
7.维护
若传感器安装在有许多灰尘或潮湿的环境中,请注意清洁接收器,用干布擦干发射器和接收器，沾染灰尘会发生误动作
8.其他
安装传感器时远离:
易腐蚀性气体,油,灰尘,水蒸汽,强酸强碱,强光

※请注意遵守上述说明以避免发生误动作或损坏产品

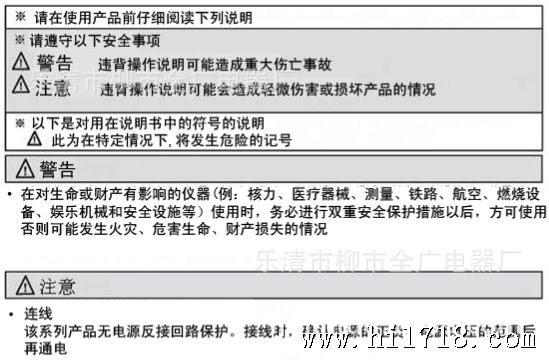

注意安全
