 产品描述：

传感器D203B：

热释电红外线感测器是利用温度变化的特征来探测红外线的辐射，采用双灵敏元互补的方法抑制温度变化产生的干扰，提高了感测器的工作稳定性。产品应用广泛，例如，保险装置，防盗报警器，感应门，自动灯具，智慧玩具等。

型 号：D203B

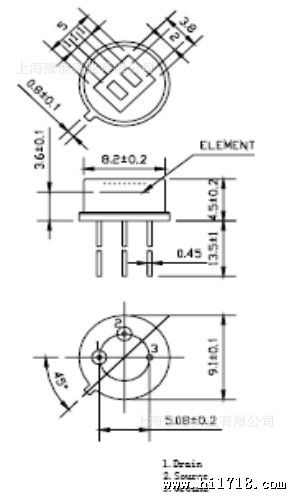

封 装：TO-5
红外接收电极：2.0×1.0mm，2个灵敏元
基片材料：硅
窗口尺寸：5×3.8mm
基片厚度：0.5mm
接收波长：5-14μm
平均透过率 ≥75%
输出信号峰值[Vp-p]:≥3500mV
灵敏度：≥3300V/W
探 测 率：（D*）≥1.4×10^8 cmHz^1/2/W
杂讯峰值[Vp-p]：＜70mV
输出信号 ≥2.5V (420°k黑体1Hz调制频率0.3-3.0Hz 带宽72.5db增益)
噪声 ＜200mV (mVp-p) (25℃)
输出平衡度 ＜10%
源极电压：0.3-1.5V (VD=10V,Rs=47kΩ,25℃)
工作电压：3-15V
工作温度：-30℃- +70℃
保存温度: -40℃- +80℃
视场 110°×120°

说明 该传感器采用热释电材料极化随温度变化的特性探测红外辐射，采用双灵敏元互补方法抑制温度变化产生的干扰，提高了传感器的工作稳定性。

1、上述特性指标是在源极电阻R2=47KΩ条件下测定的，用户使用传感器时，可根据自己的需要调整R2的大小。
2、注意灵敏元的位置及视场大小，以便得到光学设计。
3、所有电压信号的测量都是采用峰一峰值定标。平衡度B中的EA和EB分别表示两个灵敏元的电压输出信号的峰一峰值。
4、使用传感时，管脚的弯曲或焊接部位应离开管脚基部4mm以上。
5、使用传感器前，应先参考说明书，尤其要防止接错管脚。
