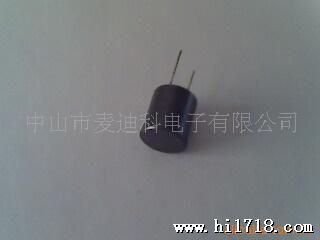

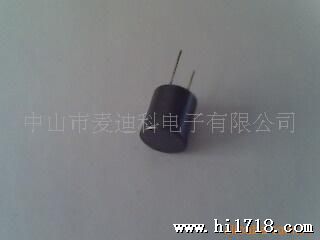

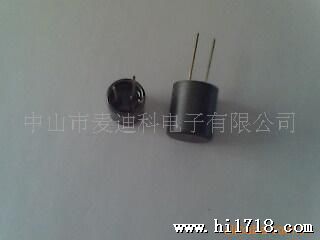

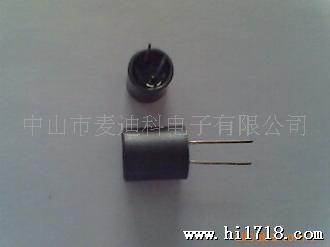

特点：

1. 体型小的立式屏蔽电感，安装空间小。

2. 分布电容量小，Q值高。

2. 无漏磁。

4. 产品为磁屏蔽型。

5. 无铅环保。

规格说明：

 PK  08*10  –  102  K

  1     2       3    4

1．产品类型：磁屏蔽电感。

2．尺寸大小。

3．电感值：例如 "102" 代表 1000uH。

4．电感量容许公差: "M" :+20% ; "K" :+10% ; "J" :+5%。

电感量和额定电流范围：

PK08*10    1.0uH ~ 3mH      2.5A ~ 10mA

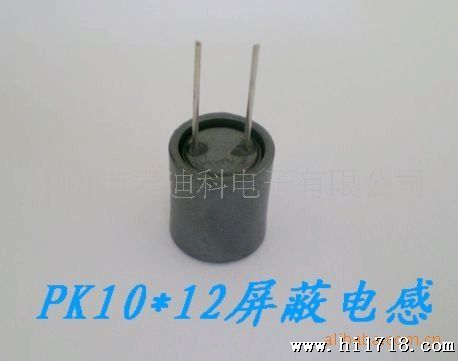

PK10*12    10uH ~ 5mH       3A ~ 20mA

PK10*14    10uH ~ 100mH     4.0A ~ 30mA

PK12*15    10uH ~ 100mH     5.0A ~ 50mA

PK16*14    10Uh ~ 100mH     6.0A ~ 80mA

PK16*19    10Uh ~ 100mH     8.0A ~ 100mA

优势：

1. 电感量范围：1.0uH 到 100000uH 之间。

2. 额定电流：基於温度上升不得超过 20oC。

3. 工作温度：在 -20oC 到 80oC 之间。

4. 引脚拉力：单针大於1.5 公斤以上。

测试仪器：

电感与Q值:  1250 精密测试仪。
直流电阻:  。

应用：

金属外壳LED驱动电源。

数字音响设备。

通讯设备。

开关电源和充电器。
