一、功能说明

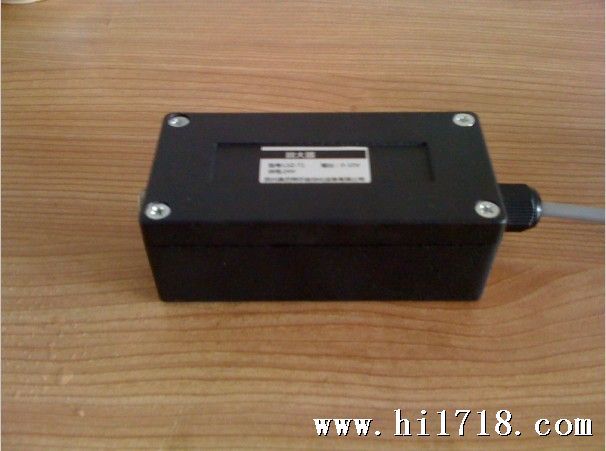

优质铝合金材质,安装简便、快捷，稳定可靠接线盒将传感器的输入输出线汇集后与PLC、仪表连接。以满足大面积称重的需要。四线、六线、八线接线盒分别用来接四个、六个、八个电阻应变片式传感器的。

二、接线方法
1、“总出线”接线端子为输出端子，接往PLC、仪表。“各个绿色端子”为输入端子，接传感器。（根据接线盒可接传感器数目的不同，接线盒的输入端子数也有所不同）以四线接线盒为例，四个传感器应分别接到“绿色的五个点的端子上”进行接线。
2、各个绿色接线端子的下方均标有每一个接线头的连接标识。分别是
“E+”、“E-”、“〨”、“S+”、“S-”。各符号的意义如下所示：
“E+”——传感器的供桥电源正端（红线）
“E-”——传感器的供桥电源负端（绿线）
“〨”——屏蔽电缆的屏蔽层
“S+”——传感器的信号正端（黄线）
“S-”——传感器的信号负端（白线）

详细信息请致电或直接联系我司技术，订货时请确认好产品的外形、尺寸、技术参数及控制要求。奥巴特尔对产品质量保证一年。终身维修。
