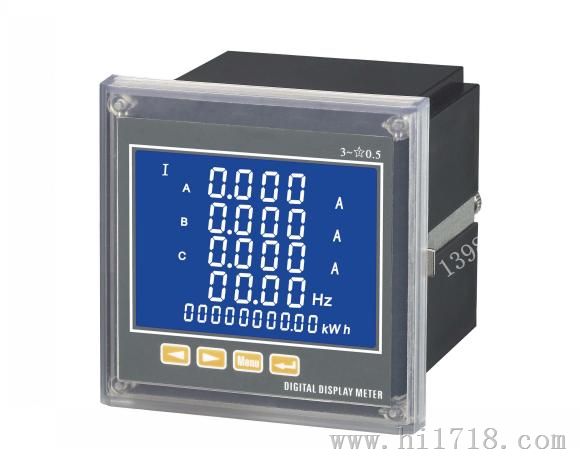

沧州DTM822,DTM823多功能电力仪表仪表中的
六、DTM822,DTM823辅助电源
多功能电力仪表pz568e具备通用的(AC/DC)开关电源输入接口,若不作特殊声明,提供的是220V(AC/DC)或110V(AC/DC)电源接口的标准产品,仪表极限的工作电源电压为AC/DC:80-270V,请保证所提供的电源适用于该系列产品,以上防止损坏产品。
A. 采用交流电源建议在火线一侧安装1A的保险丝。
B. 对于电力品质较差的地区中,建议在电源回路安装浪涌抑制器防止雷击,以及快速脉冲群抑制器。
七、DTM822,DTM823输入信号
产品采用了每个测量通道单独采集的计算方式,保证了使用时完全一致、对称,其具有多种接线方式,适用于不同的负载形式。说明:
A。 电压输入:输入电压应不高于产品的额定输入电压(100V或400V),否则应考虑使用PT,在电压输入端须
安装1A 保险丝。
B.电流输入:标准额定输入电流为5A,大于5A的情况应使用外部CT。如果使用的CT上连有其它仪表,接线应采
用串接方式,去除产品的电流输入连线之前,一定要先断开CT回路或者短接二次回路。建议使用接线排,不要直接接CT,以便于拆装。
以上可选配辅助功能:
模拟变送、开关量输出或输入、上下限报警每路加20元
注意事项:
1仪表必须在参比温度环境下预热30分钟以上才能作测量校准
2如仪表不工作,应先检查工作电源电压是否在允许范围内,接线有没有接对
3如仪表显示不正常,应检查信号接线是否拧紧及输入信号是否正常
4除非PT有足够的功率,否则不能使用PT信号同时作为工作电源
5CT回路中的电流接线端子螺丝必须拧紧,以免发生事故
6仪表校准 无标准仪器及人员切勿进行校准,以防触电,损坏仪表
品牌/商标
上海仪歌
企业类型
制造商
新旧程度
全新
原产地
上海
