功率变送器
价格:电议
地区:重庆市
传 真:86-23-67636974
交流电流变送器是一种能将被测单相交流电流转换成按线性比例输出直流电压或直流电流等直流模拟信号或数字信号的仪表,此单相电流变送器产品应用于电力、邮电、石油、煤炭、冶金、铁道、市政等部门的电气装置、自动控制以及调度系统,以及各种控制系统、楼宇自动化配电网自动化、小区电力监控、工业自动化、智能型配电盘、开关柜的电量采集中。
产品特点
1、单相电流变送器等级高、线性度高。
2、采用进口元器件,集成度高,免于定期校验。
3、35mm标准导轨安装或底座螺钉安装固定,通用性强。
4、输入/输出/电源/外壳之间相互隔离,可靠性高。
技术参数指标
等级 0.5、0.2级
输入标称值电流AC、DC1A、DC5A、DC20mA;电压AC、DC100v、DC300v、DC500v、DC75mv
过载持续:1.2倍,瞬时:电流10倍(5秒),电压2倍(10秒)
吸收功率电流输入≤0.3vA;电压输入≤0.3vA(100v时),≤0.6vA(300v时),≤1vA(500v时)
输出频率 50/60±5Hz
标称值 4-20mA、0-20mA,0-5v,0-10v等
负载电阻电流输出时≤600Ω,电压输出时≥1000
波纹含量<0.5%峰值
响应时间≤400ms
电源电压交流电流,电压类≤3vA,功率类≤4vA
Power 功耗 AC current,voltage≤3vA,power≤4vA
绝缘电阻≥100MΩ
耐压强度输入/输出/电源之间2.0kv/1min,50Hz
温度系数≤100ppm/℃
环境温度工作:-10~+55℃存贮:-25~+70℃
湿度≤90%RH,不结露,无腐蚀性气体场所
海拔≤2000m
安装方式 DiN导轨,或用螺钉固定柜体上
单相电流单相电压变送器
型号类型标称输入标称输出可选项
BJ-QPA 交流电流变送器 AC1A、5A等 0~20mA、4~20mA、0~5v等 RS485通讯
BJ-DPA 直流电流变送器 DC75mv等
BJ-QPv 交流电压变送器 AC100v、220v、380v等

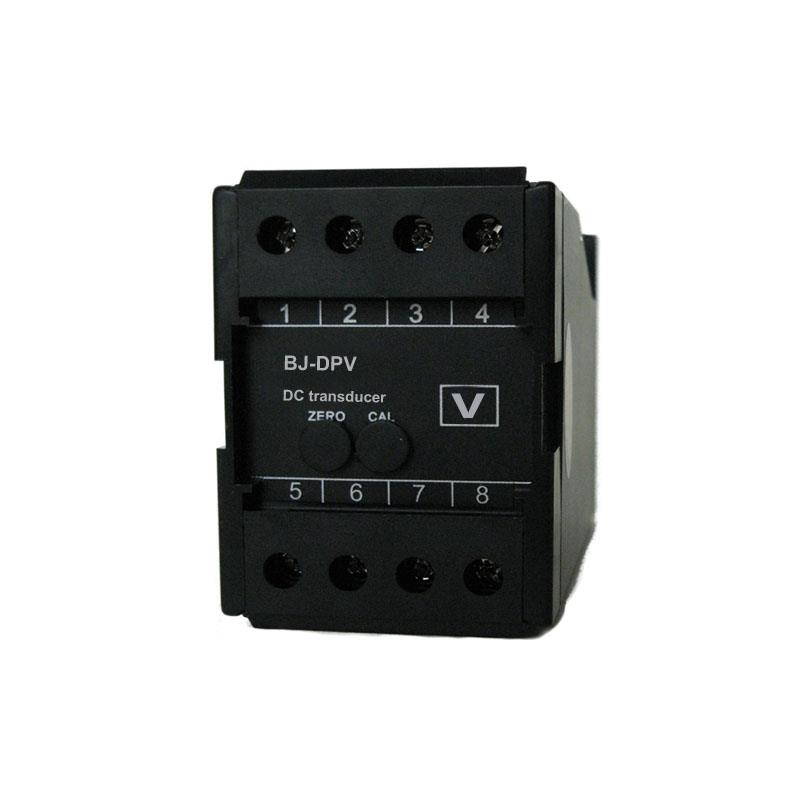

BJ-DPv 直流电压变送器 DC10v、100v、220v、300v、750v等
功率因数变送器
型号类型标称输入标称输出可选项
BJ-QPH 单相功率因数变送器电流AC1A、5A 0~20mA、4-20mA、
4~12~20mA、0~5v 等 RS485通讯
BJ-QPHx 三相功率因数变送器电压100v、400v
三路电流,电压变送器
型号类型标称输入标称输出可选项

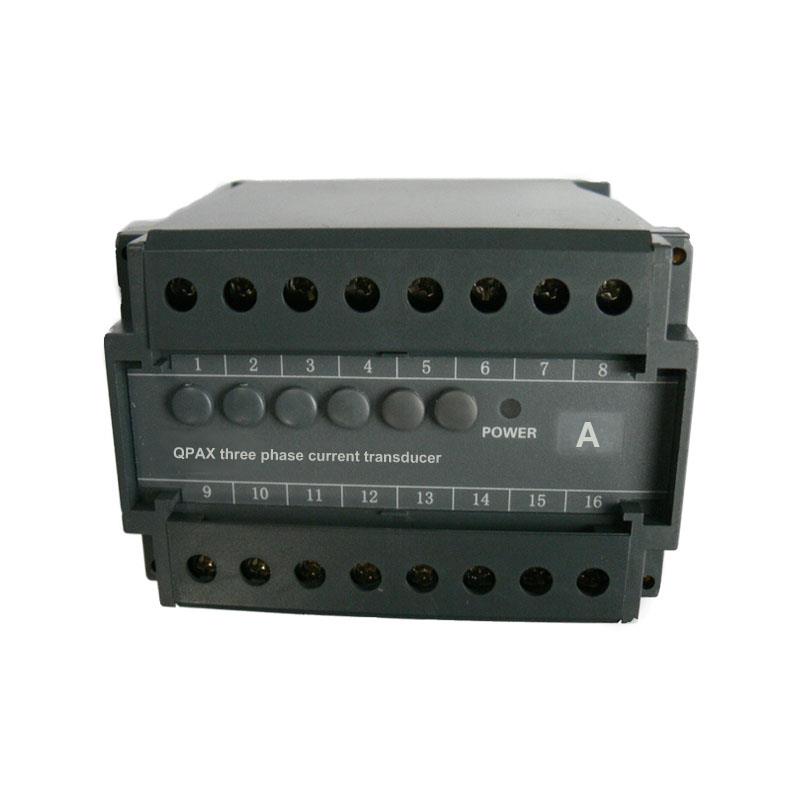

BJ-QPAx 三路交流电流变送器 AC1A、5A等 4~20mA、0~5v、0~20mA等 RS485通讯
BJ-QPvx 三路交流电压变送器 AC100v、220v、380v等

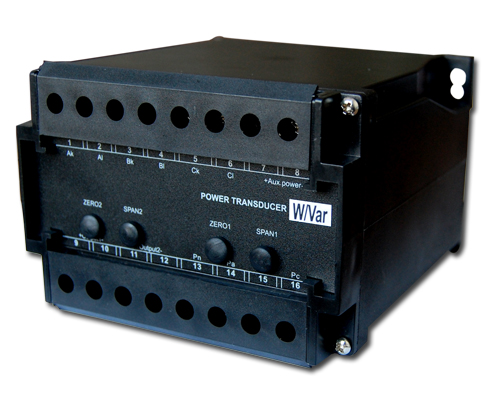

功率变送器
型号类型标称输入标称输出可选项
BJ-AP 三相三线有功功率变送器电流AC1A、5A等
电压57v、100v、220v、380v等~20mA、4~20mA、
0~5v等 RS485通讯
BJ-KP 三相三线无功功率变送器
BJ-APx 三相四线有功功率变送器
BJ-KPx 三相四线无功功率变送器
BJ-AKP 三相有功功率/无功功率组合变送器可选RS485通讯,另可选一路电流变送输出
订货示例
订货时请详细写明所需要的型号及电源、输入信号及变比、显示要求等相关内容。
例:型号:BJ-QPA
输入信号:5A
电源:DC 220v
频率:50Hz
输出:DC4~20mA
数量:8台
