矿用本安型可拼接LED显示屏
价格:电议
地区:江苏省
电 话:0516-87937022
手 机:18366661227
传 真:0516-87937022

徐州同邦电控设备有限公司

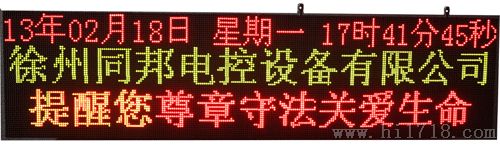

PH5矿用本安型可拼接LED显示屏

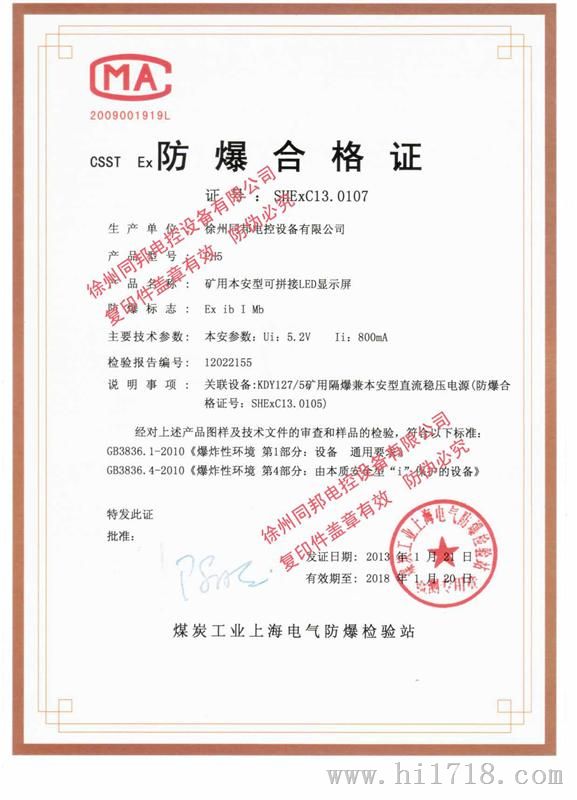

防爆合格证号:SHExC13.0107

一、概述

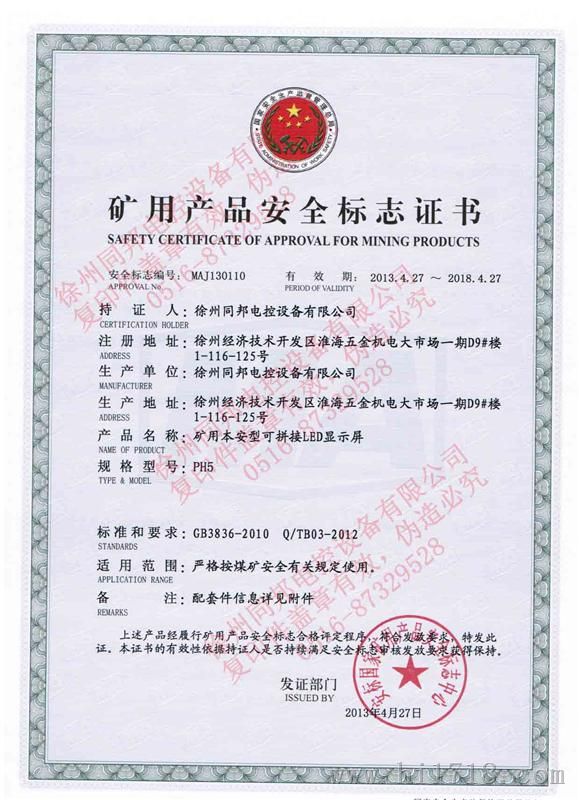

    传统矿用隔爆兼本安型LED显示屏,因受到防爆和本安等参数及煤矿安全规程的限制,只能制作固定的小尺寸屏幕,不能擅自改动否则将带来极大的安全隐患,且分辨率低、体积笨重、显示面积小、通讯方式落后等诸多弊端,已经不能满足飞速发展的数字化矿山的需求。我公司结合多年经验成功自主研发了国内首款矿用本安型可拼接LED显示屏,并顺利通过国家检测机构检验取得MA证书和防爆证书。该显示屏为无缝拼接,可根据井下显示需要自由拼接出想要的尺寸,配合多功能专用通讯分站和多路本安稳压电源,就可以形成井下LED显示系统。

二、使用工作环境:

(1)环境温度:0℃~+40

(2)平均相对湿度:95%RH(25)

(3)大气压力:80kPa106kPa

(4)无显著振动和冲击的场合

(5)无破坏绝缘的腐蚀性气体场合

(6)煤矿井下有甲烷、煤尘爆炸性气体的环境

三、主要技术参数及特点

1.矿用本安可拼接LED

a.防爆形式:本安型 Exib I

b.显示尺寸: 长:608mm  :304mm  厚:15mm

c.拼接形式:横向、竖向自由无缝拼接 ,内置快速拼接机构,可与专用固定支架组合。

d.显示参数:



双基色



像素管直径:

3.75 mm

距:

4.75mm

像素管产地:

进口

发光点颜色:

11绿

密度:

44320/m2

基色:

红色、绿色



视距:

325m

视角:

±60

扫描频率:

≥200/

刷新频率:

≥60/

亮度:

≥300cd/m2

灰度/颜色:

同步256级、异步红绿黄三色

可显示内容:

同步视频、异步文字图象

显示控制方式:

同步映射控制、异步网络通讯

LED驱动方式:

1/16扫描驱动

亮度调节方式:

软件调节

有效通讯距离:

15KM—20KM

工作环境温度:

-10 +45

相对湿度:

防水

屏体重量:



屏体厚度:

≤15cm

箱体结构:

本安箱体





2.         矿用隔爆兼本安型多路稳压电源

a.防爆形式:隔爆兼本安型 Exd[ib]I

b.箱体尺寸: 长:mm  :mm  厚:mm

c.输入、输出:AC 127V输入,四路DC 5V输出。单路电流1.1A

      d.负载能力:每一台电源可供二块PH5矿用本安型可拼接LED显示屏使用。

3.矿用本安型多功能分站

     a.防爆形式:本安型 Exib I

     b.通讯方式:异步RJ45网络通讯、同步千兆/百兆光纤通讯、U盘通讯等多种通讯方式可根据现场条件选择。

 c.工作方式:可接入环网工作,也可以独立工作。

d.工作电压、电流DC5V  50ma

e.主要功能:负责LED屏数据的通讯与控制,

f.软件功能:同步系统:256色动态显示图片、动态视频信息、避难措施、数据表格、安全标语及各类紧急通知等,水泵、供电、人员定位等设备的工作情况及供电系统图等

异步系统:单红色,或红绿黄色动态显示各类文字表格信息、 欢迎辞、时间、重要通知等 ;整屏分区显示



四、显示屏结构图





煤矿信息引导发布系统



一、概述

     目前,随着计算机网络技术的迅速普及,信息化已经走向煤矿。绝大多煤矿不但地面计算机网络普及、软硬件设备齐全,而且很多煤矿都陆续具有了稳定可靠、覆盖矿井上下的光纤网络。

      由地面信息中心通过光纤网络对井下各IP显示终端进行发布动态信息,各屏互不干扰独立工作。利用本系统,在井下各地发布,新闻,宣传报道,引导提示等,为井下工人提供实时通知和安全知识教育,从而提高煤矿安全生产意识,遇到紧急情况时可通过网络LED 屏幕显示系统发布紧急逃生指引。

二、系统设计依据及使用环境

系统设计主要依据

《煤矿安全规程》

《煤矿设计规范》

《智能调度室装备规范》

MT《煤矿通信、检测、控制用电工电子产品通用技术要求》

《爆炸性环境用防爆电气通用设备要求》

《爆炸性环境用防爆电气设备本质安全型电路和电气设备》

使用工作环境:

 (1)环境温度:0℃~+40

(2)平均相对湿度:95%RH(25)

(3)大气压力:80kPa106kPa

(4)无显著振动和冲击的场合

(5)无破坏绝缘的腐蚀性气体场合

(6)煤矿井下有甲烷、煤尘爆炸性气体的环境









第二章、系统功能与特点



一、    系统特点

1.易用性:分布式架构,分级部署,播放终端可自由增减,模块化结构,一键安装,远程升级,开放式的友好界面,易于部署和维护。支持文本信息的自动排版。远程服务器端节目单内容编排只需完成,编辑文本信息、颜色、字体、字号、显示方式、播放有效期等属性完毕,即可向所有显示屏下发,控制卡接收后,根据本显示屏的尺寸自动排版。

*支持不同字体、字号信息的混合排版;

*能够根据显示字符的数量自动计算每屏的停留时间;

*能够识别不可分割的数字串,使得该数字串尽量处于同一行;

2.稳定性:固化系统,强大的自校验和自动纠错机制;分布式网络结构,单点失效不影响其它结点;硬件采用工业级设计,低功耗,稳定性高,故障率低。

3.通用性:支持本地单机软件管理,同时也支持远程服务器的集中统一管理。两者之间可以无缝对接,使得显示屏能灵活显示多个部门的信息。支持桌面和嵌入式系统双平台,支持音视频、图片、文字、网页、流媒体等素材,兼容外部程序数据(人员定位、瓦斯监控、综合自动化等);支持局域网、广域网、无线网、VPN等各种网络环境;支持显示器、电视机、LED屏、拼接墙、触摸屏、投影机等各类显示终端。

4.资讯发布:通过LED等显示终端发布通知、公告等信息,同时可以发布日期、时间、天气、新闻等公共信息。遇到紧急状况,可以在所有显示终端上面插播一些紧急资讯,包括通知、消防、警告等。

5.安全宣传:安全宣传就是IDS中有效的增值应用,安全素质提高的经验表明,将有越来越多的安全理念投入到宣传中可效的强化工人安全意识。宣传内容可以包括各种安全标语口号等。

6.娱乐休闲:在群众密集的场所,如等候休息区、候梯厅、接待群众大厅等地向群众提供更多更丰富的信息。通过LED显示终端,播放电视节目、新闻报道、娱乐短片、MTV、电影、球赛转播等,让井下工人带着笑容等待,让休息的工人充分的放松心情,让紧张的工作人员不再焦虑出错。

7.电子导引:把传统单调的纸质标牌更改为LED多媒体电子标牌,显示井下巷道分布、工作导向、设施安排等,便于井下工作人员及时获取相关的平面与立体资讯。

. 系统功能

1.可自定义动态显示日期、时间、安全警句及欢迎词等各类文字,自定义报警声音。具有固定、闪烁、循环、滚动、上推等多种显示方式,刷新时间可调。

2. 可接入综合自动化系统平台,共享监测监控数据,实现必要的报警与显示功能。

3.显示牌与人员定位系统关联并配备报警提示。能实时显示区域人员数、提示是否超出预定人数值,区域超员或人员进入危险区域时,有报警提示。

4.遇到紧急情况,能够快速有效地显示各类紧急报警信息,显示火灾、水灾、瓦斯等避灾路线等信息,同时进行相关的报警语音提示,为井下作业人员撤离提供有效依据。

5.显示牌与运输车辆监控系统关联,在井下道路交叉口、事故易发地、禁止区域设置本安信号牌和语音提示装置,用以提醒车辆和行人注意,紧急情况下发出报警信号。

6.本安信号牌的显示内容和显示方式等可由调度员在调度室主机上自定义。本安信号牌在井下的位置及工作状态能够直观显示在调度主机的画面上,便于调度员管理。

7. 支持格式

?         影音格式:MPEG1/2/4VOBAVIWMVMOVMP3WMAMKVRMVBFLV

?         图片格式:JPGBMPGIFPNG

?         文字格式:TXT PPTPPS

?         其它格式:SWFHTMLXLSMMS等流媒体

8.节目编辑

?         画面任意切割,支持横屏和竖屏的版面,各个播放区域可自由组合、可分层排列

?         各种素材可以混合播放、叠加,支持背景音乐、声音调节和静音等模式

?         天气、时间、通知、RSS新闻、HTML网页等外源数据可通过插件接入

?         可定制模板,通过模板引导,制作更精美的节目

?         节目编辑所见即所得,在编辑过程中可随时预览效果,方便编辑

9.播表管理

?         可将不同的节目编排成播表,支持节目和播表预览,播表排期支持万年历模式

?         节目可以设置播放方式和日程等,如连续播放、循环播放、定时播放、定次播放、实时插播等

?         播表发布支持断点续传和后台方式等,传输可靠。传输的节目文件可加密,确保信息安全

?         播表发布支持全发、组发和单发,播表发送需进行审核确认

10.权限管理

?         系统具有管理员、审核员、操作员三级权限,管理员权限,可添加用户、分配权限,审核员可对操作员制作的节目和播表进行审核并批准发布,操作员可编辑节目和播表,分级管理不同的分区、分组,多级分控模式,上级用户可覆盖下级用户发布的内容。

11.设备管理

?         播放器管理,包括注册信息,IP信息、分组、分区域设置和管理,系统能对播放终端进行包括电源管理、IP管理、自动校时、远程升级、定时开关机等管理,播放器可断网、断电、来电自动恢复播放

?         系统对整个网络和各个播放端硬件、软件进行实时监控,包括网络连接状态、IP信息、播放端的状态、当前播放的节目、当前插播的消息、节目信息、播放端更新信息等。异常情况则报警提示,管理员可远程实时截取播放端屏幕分析,确保播放准确安全

?         支持服务器和编辑主机的管理及设置,播放器自动注册

12.LED控制

?         系统可直接控制各类同步、异步LED显示屏,不需要单独配置管理电脑和编辑软件,节省投资又方便操作

13.电视播放

?         系统支持模拟、数字电视信号的输入播放,直接控制显示屏幕,实现信号源切换、选台、电源开关、屏幕调节、音量调节等

14.素材管理

?         各种素材分类上传管理,素材可手动删除,用户自定义多级目录

15.日志管理

?         可查询服务器和终端的日志,支持Excel表格日志导入/导出

?         可查看播表的历史记录:标题、操作员、播放开始日期与时间、播放结束日期与时间、重复播放次数,播放记录、播放器IP、发布时间、状态。

16.其他应用

?         支持与流媒体系统的对接

?         支持拼接墙显示

?         支持与其它系统的整合

?         支持数据的备份与恢复

?         支持会议排班管理

二、  系统结构

系统主要设备包括管理中心控制软件平台、管理服务器、PH5矿用本安型可拼接LED显示屏、矿用隔爆兼本安型多路电源、通讯信号光缆、隔爆兼本安型光纤收发器、隔爆兼本安型交换机等。







系统网络拓扑图
