KJF5矿用本安型通讯分站

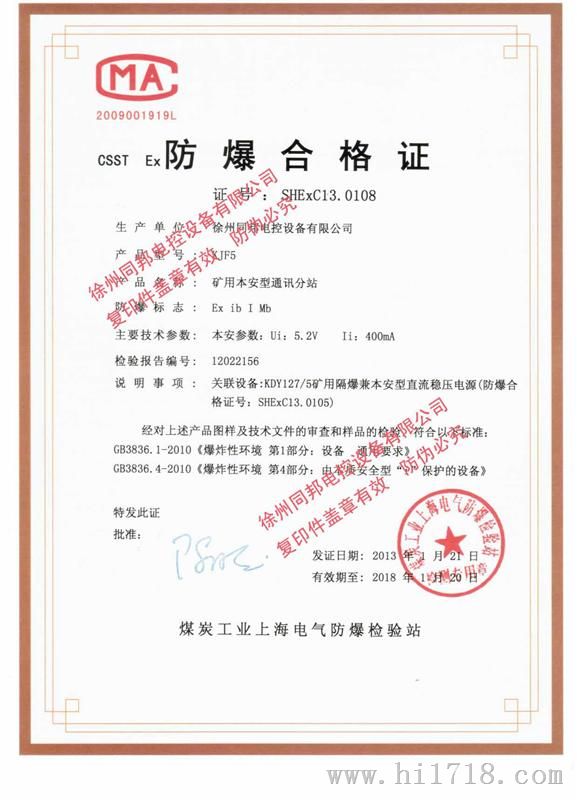

防爆合格证号：SHExC13.0108

一、产品概述

KJF5矿用本安型通讯分站(以下简称分站)可用于煤矿有甲烷、煤尘爆炸危险的场合。

二、技术参数

(1)工作电压:DC5V；

(2)工作电流:≤400mA；

(3)信号输入：

a）以太网电信号接口：

   接口数量：1

   接口类型：RJ45

   传输速率：100Mbps

   传输距离：≥10m

   信号电压峰峰值：0～5V

b）USB2.0接口（需开盖）

 (4)信号输出

I/O口高低电平

高电平≥0.3V

低电平≤0.1V

三、工作原理

1）分站可以通过以太网电接口与电脑相连接，电脑使用控制软件可以将编辑好的数据信息（文字、图片、动画、EXCEL表格、时间、倒（正）计时等传输至分站，分站将接收到的信号处理并通过I/O口高低电平方式传输至LED显示屏显示。

2）电脑使用控制软件可以将编辑好的数据信息（文字、图片、动画、EXCEL表格、时间、倒（正）计时等保存在U盘里，将U盘插入分站的USB口（需开盖），分站自动读取并存储U盘内的数据，将数据处理并通过I/O口高低电平方式传输至LED显示屏显示。
