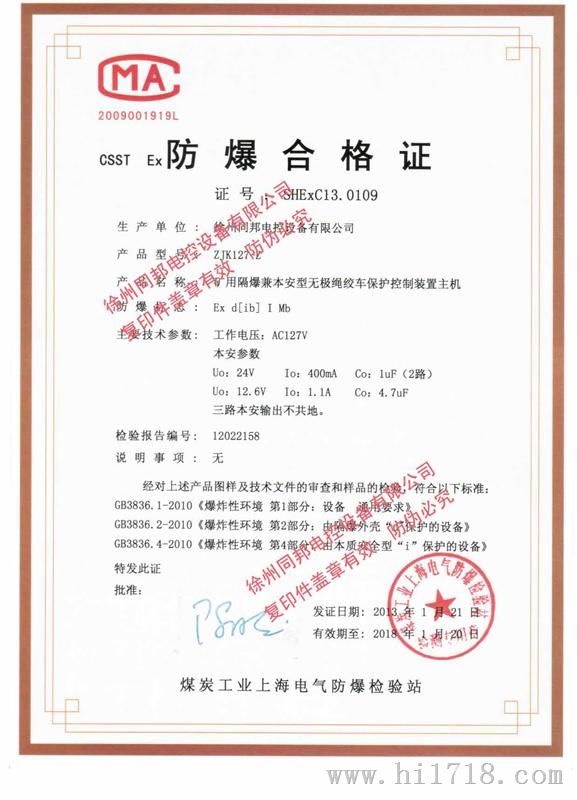

矿用无极绳绞车保护控制装置

一、概述

    ZJK-127矿用无极绳绞车保护控制装置， 适用于煤矿井下无极绳绞车，采用进口PLC可编程控制器做为，高清动态模拟触摸屏为人机显示界面，真人语音告警提示，多位闭锁操控手柄。本装置不但具备全程实时动态监视绞车运行状态，更能够为绞车提供多种控制方式如变频器或软启动等。

二、使用工作环境：

  (1)环境温度：0℃～+40℃

(2)平均相对湿度：95%RH(25℃)

(3)大气压力：80kPa～106kPa

(4)无显著振动和冲击的场合

(5)无破坏绝缘的腐蚀性气体场合

(6)煤矿井下有甲烷、煤尘爆炸性气体的环境

(7)适用于无极绳绞车

三、主要功能特点

1．速度保护功能

a.超速保护功能

b.失速保护功能（打滑保护）

2．多重过卷保护

a. 软件过卷保护

b.非接触式磁性开关硬件过卷保护

3．操作人员身份识别保护功能

   合法操作人员可以通过刷识别卡开启或锁闭绞车，非合法操作人员无法开动绞车，减少违章开车的安全隐患。

4．紧急停车功能

   遇到紧急情况，操作人员可拍下操作台上的紧急停车按钮，实现紧急停车。

5．人机界面

   友好生动的人机显示界面，操作简单，画面精美。动态显示梭车运行位置、速度、曲线，打点信号显示及记忆，各种运行状态显示，保护参数的设置，事件报警记录等。

6．触摸控制显示屏

   可通过触摸板灵活控制显示屏，进行参数设置及状态查询。

7．语音告警

   真人语音提示，多种报警状态语音提示。

8．操控手柄

   高性能级自动闭锁控制手柄，方便操作和保护。

9．漏泄通讯系统

   可外接漏泄通讯系统，实现全程无线通话、打点、急停等功能。

10．速度检测

   可选用高本安型轴编码器，独有特殊结构设计，安装方便性能卓越。也可以选择无触点磁性速度传感器。

11．多种控制接口

   PLC预留多种接口，可匹配变频器、软启动、防爆开关等设备。

12．自动定位停车

   设备可以根据现场情况设定自动停车位，到达自动停车位绞车自动停止。

矿用无极绳绞车保护控制系统

一、概述

    矿用无极绳绞车保护控制系统， 适用于煤矿井下无极绳绞车，系统对无极绳绞车在整个巷道中的运行过程实施无缝监控，系统主要由矿用无极绳绞车保护控制装置、矿用隔爆兼本安型组合式通讯急停信号器、矿用隔爆兼本安型声光报警器、本安型无触点磁性过卷开关、防爆摄像机、防爆视频监视器、泄露通讯系统等组成。本系统通过软硬件程序、声音、图像、信号等多种角度对无极绳绞车运行状态进行监控，是目前无极绳绞车完备的保护控制系统。

二、使用工作环境：

  (1)环境温度：0℃～+40℃

(2)平均相对湿度：95%RH(25℃)

(3)大气压力：80kPa～106kPa

(4)无显著振动和冲击的场合

(5)无破坏绝缘的腐蚀性气体场合

(6)煤矿井下有甲烷、煤尘爆炸性气体的环境

(7)适用于无极绳绞车

三、主要功能特点

1．无极绳绞车控制保护功能

无极绳控制保护装置主机可以实现本身具有所有控制保护功能

2．矿用声光报警信号器

 在梭车运行的重要位置，如弯道、岔道、机头尾等处安装声光报警信号器，绞车运行通过时，信号灯变为闪烁红色同时报警。绞车停止时信号灯变为绿色。（多种报警触发模式及声音可选）

3．视频监控

    视频作为一种直接的监控形式，本系统也将其融入。在操作台处安装一台防爆高清液晶监视器，沿途重要位置安装防爆高清摄像机，操作人员可以实时观察梭车运行情况，并做出相应的处理。

4．沿途紧急停车通讯功能

    遇到紧急情况，操作人员可按下安装在绞车运行巷道沿途中的组合式通讯急停信号器，实现紧急停车。并能够通过信号器语音呼叫操作人员进行双向语音对讲及发送信号。

5．漏泄通讯系统

    绞车运行沿途铺设漏泄电缆，随车操作员可通过无线手持机与绞车司机语音对讲，也可以打点发送信号及紧急停车。
