KHC100矿用本安型磁性接近开关

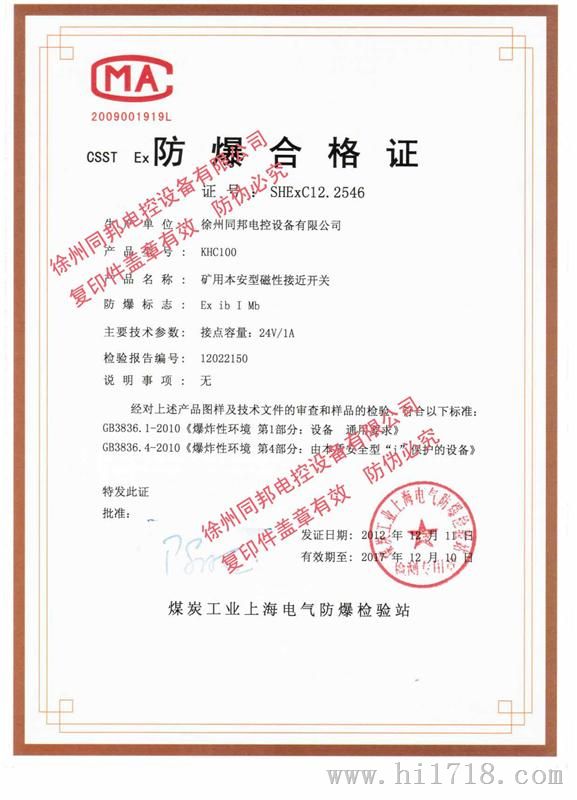

防爆合格证号：SHExC12.2546

MA标志证号：MAD090517

一、产品概述

矿用本安型磁性接近开关(以下简称接近开关)可用于煤矿有甲烷、煤尘爆炸危险的场合。

该接近开关与KHT138-Z主机配套使用。

二、产品结构

1、接近开关组成：由接近开关、磁钢组成。

2、接近开关尺寸（图1）：φ20mm×83mm。

图1  接近开关外形尺寸图

三、技术参数

(1)接近开关的接点容量：24V/1A（阻性负载）；接触电阻应小于1Ω；接点断开时，输出电阻应大于100kΩ；

(2)接点形式：常开；

(3)动作点距离：不小于100mm；

(4)复位点距离：不大于190mm；

四、工作原理

(1)磁钢逐渐靠近接近开关，当到达动作点位置时，接点应导通；继续靠近，接点状态保持不变；磁钢逐渐远离接近开关，当到达复位点位置时，接点应断开；继续远离，接点状态保持不变；

(2)磁钢与接近开关之间距离保持100mm，磁钢以不大于10m/s的速度通过接近开关时，接近开关应能正常工作；
