徐州同邦电控设备有限公司

GSH1500 矿用本安型转速传感器

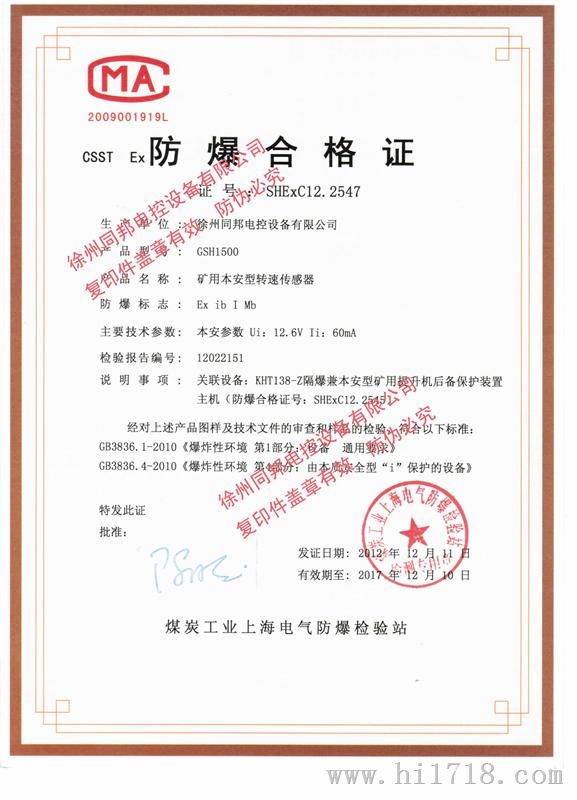

防爆合格证号：SHExC12.2547

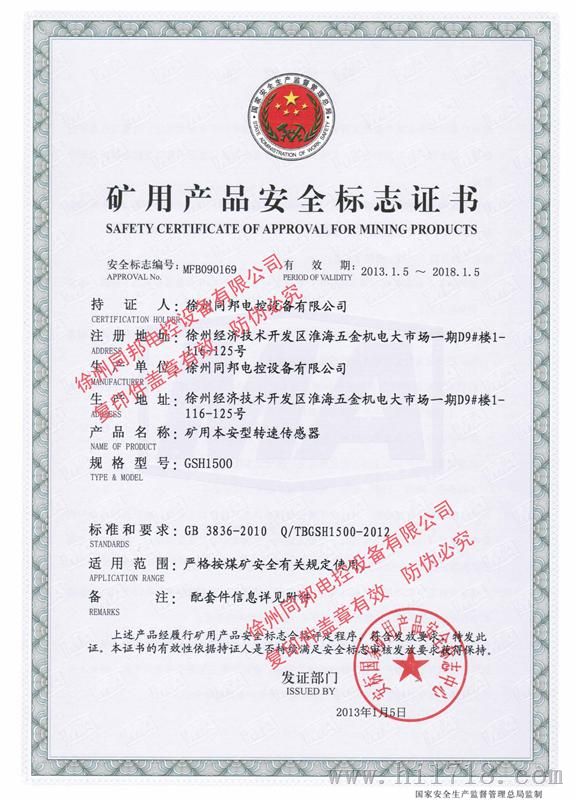

MA标志证号：MFB090169

一、产品概述

矿用本安型转速传感器(以下简称传感器)可用于煤矿有甲烷、煤尘爆炸危险的场合。当传感器通电工作，磁钢正对传感器时输出电阻不大于300Ω，当磁钢远离传感器时输出不小于90kΩ。

1、产品组成：传感器由霍尔探头、磁钢组成；

2、传感器尺寸（图1所示）：30mm（长）×φ20mm（截面半径）；

3、重量：0.5kg。

图1

三、技术参数

(1)电源电压:DC12V

(2)工作电流:≤60mA

(3)两路脉冲半导体接点信号输出: 输出截止状态时漏电阻不小于100kΩ，输出导通状态时电压降不大于0.5V（灌入电流2mA）

(4)脉冲信号占空比：40%～90%

(5)测速范围：0～1500r/min

(6)测量误差：±5％Fs

(7)脉冲信号输出范围0～100Hz

(8)两路脉冲信号相位差：20°～ 130°

(9)动作距离：≥6mm

(10)复位距离：≤16mm

(11)磁钢尺寸：5mm×φ10mm；

(12)磁钢表面磁感应强度：2500～4200Gs；

(13)传感器外形尺寸：30mm×φ18mm
