BQH24矿用本安型编码器

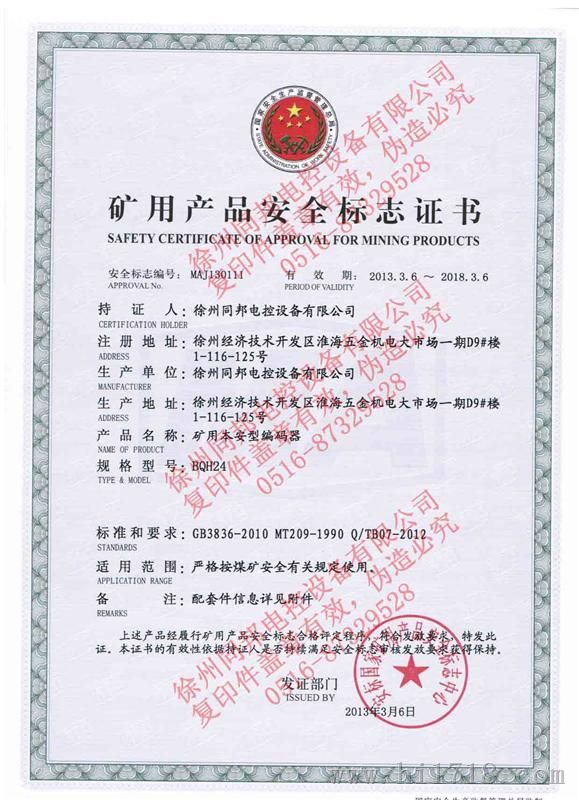

防爆合格证号：SHExC13.0101

一、产品概述

BQH24矿用本安型编码器(以下简称编码器)可用于煤矿有甲烷、煤尘爆炸危险的场合。编码器与ZJK127-Z矿用隔爆兼本安型无极绳绞车保护控制装置主机配套使用。

二、技术参数

(1)电源电压：24V，波动范围DC22～25V；

(2)工作电流：≤200mA；

(3)分辨率：400脉冲/转；

(4)量程：(0～250)r/min；

(5)输出信号：两路脉冲输出，高电平≥3V（拉出电流2mA），低电平≤0.5V；

(7)基本误差：±5％。

三、主要功能及工作原理

1、主要功能

编码器为A、B两相输出，正向旋转时，A相超前B相；反向旋转时，B相超前A相；两路脉冲信号相位差为90±45°，脉冲信号占空比为≥30%。

2、工作原理

编码器为增量型旋转编码器，AB两相。通过旋转的光栅盘和光耦产生可识别方向的计数脉冲信号。编码器与ZJK127-Z矿用隔爆兼本安型无极绳绞车保护控制装置主机连接，将编码器测量脉冲传输至主机PLC，判断无极绳绞车的速度。
