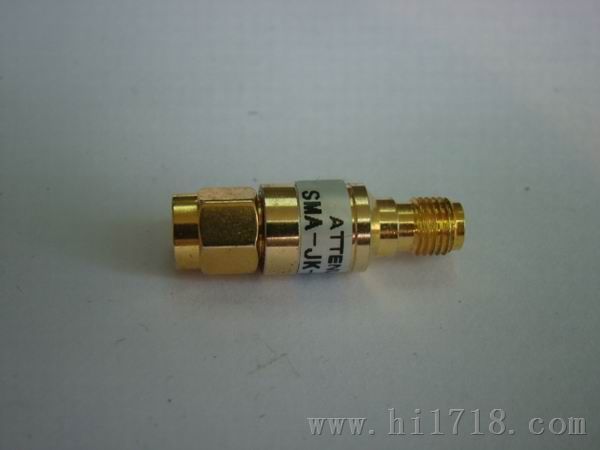

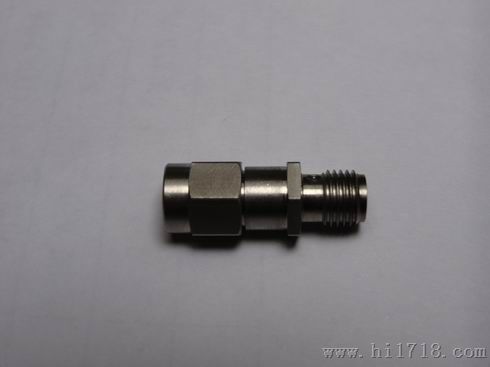

SMA固定衰减器

SMA固定衰减器主要用于降低信号和功率电平；改善信号源和负载之间的阻抗匹配；并应于用替代方法测量信号增益或损耗等用途。可配以小功率计，综合测试仪或频谱分析仪测量各种射频微波发射机的功率或频谱。
具有如下特征：工作频带宽，驻波系数低，衰减值平坦，抗脉冲，抗烧毁能力强。

技术指标（Spec）:

产品类型（Type）                      同轴电缆组件

产品名称（Name）                     SMA固定衰减器

适用电缆类型                           Foam Dieiecrric/UitrafiexibieFoam

 （The application of cable types）    Dielectric/Radiating Cable

响应频率（Frequency）                 DC-6GHz

衰减值（Attenuator value）             1/2/3/6/10/15/20/30/40dB

衰减Att Accuracy(dB)              ±0.5dB  1-10dB ±0.8dB  11-30dB

驻波比（VSWR）                       ≤1.2

阻抗（Impedance）                     50 Ohms

接头类型（Connector Type）            SMA-JK

射频功率容量（Power）                  2W

插入损耗（Insertion Type）             0.4dB Max

回波损耗（Return Loss）                ≤-20dB

接触电阻（Contact Area）               内导体≤3.0mΩ  外导体≤2.0mΩ

机械寿命（差拔测试）                   500次以上

使用环境温度(Temperature Range)      -55℃~+125℃

外形尺寸（Dimensions）                ￠9.40*30mm

公差（Tolerance）                      ±2%Max
