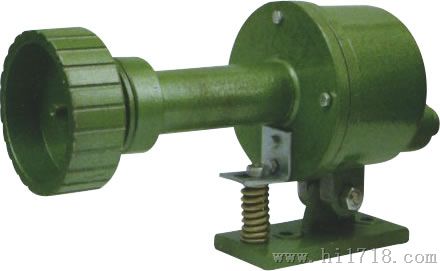

皮带测速打滑传感器SMS-T3
打滑检测器用于检测带式输送机在运行中出现的胶带与传送滚筒之间的打滑,防止打滑造成恶性事故,检测器多用于多条胶带机连锁起动和停机。
主要技术参数
a.工作电压 AC 20V/220V/380V±10% 50Hz
b.输入信号 10mV~10V
c.测速范围 20~999/min
d.整机功耗 <15W
e.触点容量 AC 380V 2A
结构特性:
1.本机由控制箱与传感器两部份组成,控制箱采用密封措施,防法防水性能较好。传感器为磁电式,安装方便,可靠性高。
2.由于控制部份采用CMOS电路,温度适应性能较好。
工作电源:AC220V 频率 50-60Hz
2、 温度范围:-20℃~+70℃
3、 启动延时:约10秒钟
4、 触点容量:240V/AC,3A,输出值一组常开,一组常闭
5、 转 速: 30-100转/分.
皮带打滑检测装置、打滑开关,打滑检测器,欠速开关,皮带失速监控器、
工作原理
盘随胶带运行而旋转时,传感器的磁感应信号输入到控制电路中去,经放大、整形后进行计数。其计数值与预置数比较,判断胶带机的带速,即:正常速度、打滑或超速等。同时,执行电路输出相应的开关信号。
当触轮随胶带机运行而旋转时带动机内的脉冲盘,在脉冲盘旋转时引起的磁感应信号的变化输入到速度传感器的控制电路中,经电路放大、比较、整形后进行计数。其计数值与预置数比较,判断胶带的带速,同时执行电路输出相应的开关信号。既:在达到低于打滑速度时执行电路输出相应的开关信号,使主机停机
XLDH-I、XLDH-II、XLDH-III、XLDH-F-I、XLDH-F-II、皮带打滑检测装置、打滑开关
皮带测速打滑传感器SMS-T3
