LS-1,LS-2双向拉绳开关
价格:电议
地区:湖北省 黄冈市
电 话:0713-2115868
手 机:13593699788
传 真:0713-2115858

LS-1,LS-2双向拉绳开关


拉绳开关配件:

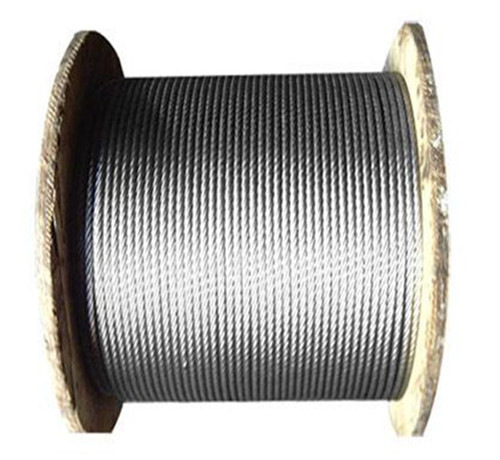

护塑钢丝绳:

钢丝绳是作为连接拉绳开关和拉动拉绳开关使之开关动作的主要配件.

绳夹(卡头):

钢丝绳夹头是作为连接和固定钢丝绳与拉绳开关的主要配件。

托环:

双向拉绳之间每隔三米安装一个托环,将钢丝绳托住使之垂。

安装支架

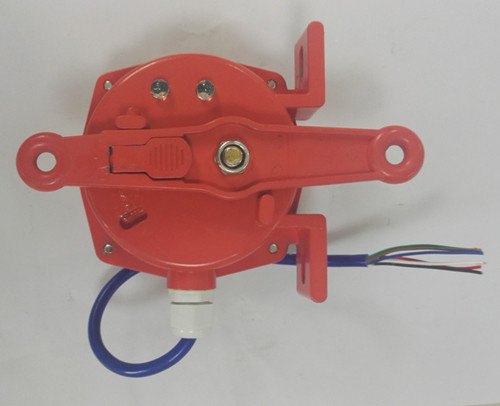

双向拉绳开关采用铝合金生产压铸而成,强度高、外壳重量轻而且坚固,外面用红色和黄色烤漆,不易脱落,光滑而鲜艳。便于发现。用于带式输送机紧急事故而紧急停机。

特点

·结构简单实用、性能稳定

·尘、震、潮

·体积小、重量轻、寿命长

·安装方便,免维护

·输出信号既可与现场设备联锁使用,也可送达自动控制系统

·电源适应性广:24~380V(无源开关量)

技术参数

工作电压:24~380V(无源开关量)

型号:DLX-K2/J

缘电阻:>500MΩ

输出信号:无源开关量信号,一常开,一常闭

环境温度:-20℃~+60℃

环境湿度:<90%

重    量:1.5Kg

护等级:良好

复位方式:自动复位/手动复位

响应时间:<2mS

控制触点容量:AC380V/2A-15A

动作力:50±10N

LS-1,LS-2双向拉绳开关

安装说明

1、拉绳开关成对安装在皮带机左右两侧,在皮带机旁角铁架钻Ф12mm孔,用M10×40mm螺栓紧固拉绳开关。

2、拉绳开关每隔40米安装1台,其位置应低于皮带及便于现场工作人员使用。

3、拉绳系在一关臂上,拉绳推荐使用覆塑钢丝绳,直径3~5mm均可。钢丝绳用绳夹固定,每隔3米左右安装一个托环,以免钢丝绳垂挠度过大,拉绳动作。在满足开关正常工作的前提下,尽可能拉紧绳索,减少钢丝绳垂挠度。

4、对于爬坡段皮带机,应尽量缩短拉绳开关间距,及拉绳长度。

5、接线:拉绳开关出厂时配有长度1.2米四芯橡套电缆,芯线上配有1、2、3、4线号,其中1、2为常开接点是报警信号,3、4为常闭接点是停机信号。

拉绳开关

GHLS-1、GHLS-2、GHFLS-1、

GHFLS-2、GYLS-I、GYLS-II、

GYL-I、GYL-II

LS-1,LS-2双向拉绳开关,220/380V
