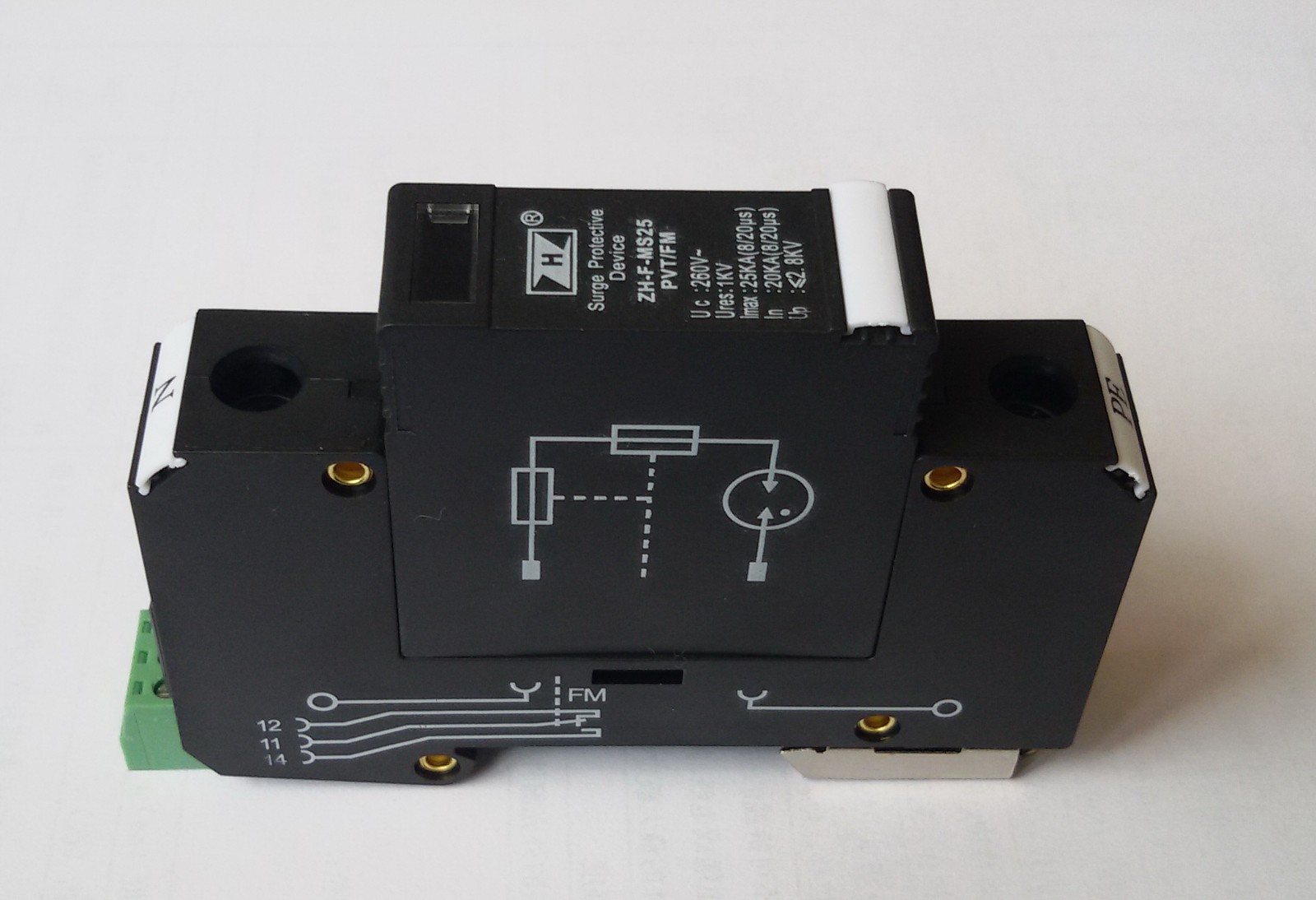

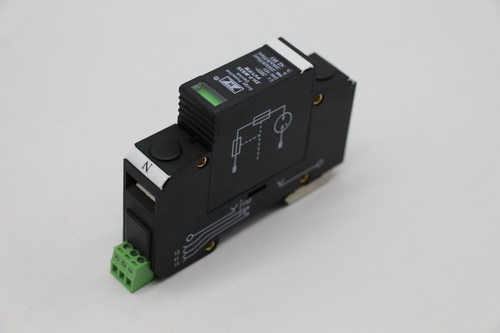

ZH-F-MS25-PVT/FM电压互感器PT二次接地保护器（过电压保护插件）
　　元件损坏时脱扣，100%呈现开路状态，两点接地；动作值离散性很小，固定在1000V±20%；放电快速，不过20μs，缘水平恢复到击穿前90%小于500ms；在电力系统继电保护规程中一般要求变电所电压互感器中性点集中一点统一接地，为雷电等系统过电压通过电压互感器危害人身及二次设备，常规设计是在就地电压互感器端子箱内二次中性点即通常说的N线上，安装一个击穿保险。

T1级浪涌保护器带RS485通讯接口，适合国网公司居配工程使用的产品。

电源电涌保护器选用分别有以下几个参数：电涌保护器的通流量60ka-100ka、持续工作电压是385VAC、电压保护水平2.5kv、告警方式、前置熔断器或断路器125A等，T1级产品要求在通过电涌时的钳位电压，有能力熄灭在雷电流通过后产生的工频续流。

T1级浪涌保护器带RS485通讯接口，适合国网公司居配工程使用的产品，型号是ZH1-A15/4-385v T1级浪涌保护器10/350波形Iimp=15KA

ZH1-A15/4-385v -R-RS485（扬州中恒）可配RS485通讯接口；

ZH1-A15/4-385v（中恒电气）保护动作反应时间小于25纳秒；

ZH1-A15/4-385v（扬州中恒）可承受100Ka（8/20μs）雷电流冲击；

品牌：（中科恒商标）、（扬州中恒电气自己生产加工，无其他合作生产商）

请留意，网上其他厂家的宣传产品不是我公司的产品，选用请当心，并中科恒品牌。

这种采用云母介质击穿保险的缺点是：击穿动作值离散性大；性低，易损坏；损坏时很大几率呈导通状态；告警信号，无法在线检测/监测。这将在很大几率上导致PT二次回路长期两点接地，一旦发生区外故障，保护误动不可避免。近年来这种击穿保险损坏导致的保护误动事故时有发生，给电力系统的运行造成了重大损失。为这一重大的继电保护隐患，扬州中恒电气为电力系统提供了的解决方案——新型电压互感器二次接地保护器（过电压保护插件）。新型电压互感器ZH-F-MS25-PVT/FM二次接地保护器（过电压保护插件）特点是：主元件采用空气间隙密闭式雷技术；双脱扣保护功能，大冲击下脱扣，保护主元件；额定放电电流20kV，残压值低；手触拔插式设计，无法触碰到金属带电部分，底座固定接线，更换拔插操作，元件体积小，35mm标准导轨安装；掉牌及遥信输出告警，脱扣或损坏后可明显发现。

为电力系统反措的技术要求，我公司产品F-MS25-PVT/FM二次接地保护器（ZH-F-MS  25-PVT/FM）1000V不击穿，2000V击穿，而非假冒伪劣的500V不击穿，1000V击穿

型号电压互感器二次接地保护器过电压保护插件ZH-F-MS 25-PVT/FM接地保护器ZH-f-ms 25-pvt/fm

 F-MS25-PVT/FM电压互感器二次接地保护器技术参数:

额定电压：57.7v/100v; 动作电压：DC1400V; 雷击/浪涌放电电流：20kA(8/20μs); 残压：≤2500V（IEC 60664-1）; MTBF：10⁸小时（≥10年）; 合DIN VDE0110对污染等级3的要求; 阻燃等级为V0等级; P20保护等级，手触摸; 接线线径：2.5-16mm^2; 温度范围：-40℃～80℃; 湿度范围：90%-95%; 遥信节点缘：≥8kV

技术特点:

接地保护器ZH-f-ms 25-pvt/fm新型电压互感器二次接地保护器(过电压保护插件)特点是：主元件采用密闭式空气间隙雷技术；双脱扣自保护功能，大冲击下脱扣，保护主元件；元件损坏时脱扣，100%呈现开路状态，两点接地；动作值离散性很小，固定在1400V±20%；放电快速，不过20μs，缘水平恢复到击穿前90%小于500ms；额定放电电流20kV，残压值低；手触拔插式设计，无法触碰到金属带电部分，底座固定接线，更换拔插操作，元件体积小，35mm标准导轨安装；掉牌及遥信输出告警，脱扣或损坏后可明显发现.
