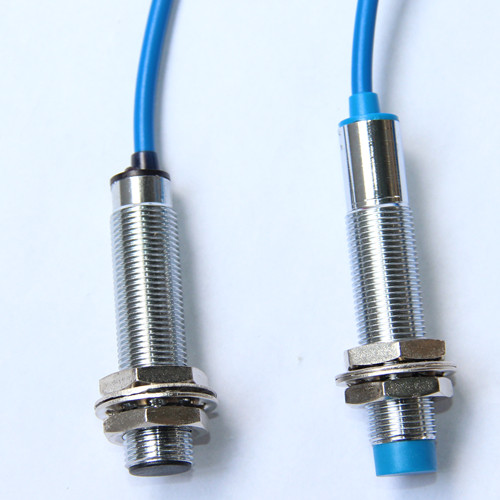

供应接近开关IFL 4-12L-10STP
型号：IFL 4-12M-10STP、IFL 4-12L-01N、IFL 4-12L-01STN
它除可以完成行程控制和限位保护外，还是一种非接触型的检测装置，用作检测件尺寸和测速等
技术参数
| 产品名称 | IFL - M 12 |
| 标准 | IEC/EN 60947-5-2; DIN VDE 0660-208 |
| 合指令 (Y/N) | 有 |
| 设备保护等级 | 无 |
| 原料 | |
| - 外壳的原材料 | 黄铜 |
| - 螺母材料 | 黄铜, 镀镍的 |
| - 洉动面的原材料 | 塑料 |
| 外壳喷涂 | 镀镍的 |
| 外壳结构类型 | 圆柱、螺纹 |
| 重量 | 32 g |
| 机械参数 | |
| 电路连接说明 | 连接器M12 |
| 导体带应变消除 | 无 |
| 机械安装条件 | 非冲洗 |
| 操作距离 Sn | 4 mm |
| 衰减因子(Y/N) | 无 |
| 保护电路 | 反性保护, 感应干扰保护, 短路和过载 |
| 耐压（是/否） | 无 |
| 周围条件 | |
| 周围温度 | |
| - 环境温度 | ?25 °C |
| - 环境温度 | +70 °C |
| 护等级 | 根据IEC/EN 60529 |
| 电气参数 | |
| 转换元件说明 | 常开触点（） |
| 电线数量 | 3 件 |
| 电压类型 | DC, 直流 |
| 供电电压 | |
| - 小供电电压 | 10 V |
| - 供电电压 | 30 V |
| 转换频率 | 大约 500 Hz |
| 电压降 Ud | 大约 1.2 V (200 mA) |
| 工作电流 Ie | 200 mA |
| 无负载电流 I0 | 大约 3 mA (24 V) |
开关型号
IFL 4-120M-10STN、IFL 4-120M-10STP
IFL 4-12L-01N、IFL 4-12L-01STN
IFL 4-12L-01STP、IFL 4-12L-01TN
IFL 4-12L-01TP、IFL 4-12L-10N
IFL 4-12L-10P、IFL 4-12L-10STN
IFL 4-12L-10STP、IFL 4-12L-10TN
IFL 4-12L-10TP、IFL 4-12M-01N
IFL 4-12M-01P、IFL 4-12M-01STN
IFL 4-12L-01STP、IFL 4-12L-01TN
IFL 4-12L-01TP、IFL 4-12L-10N
IFL4-12L-10P、IFL 4-12L-10STN
IFL4-12L-10STP
分类
电感式：能检测金属物体，对铁金属可以更好的检出，但选择非金属时，其检测距离会大大的缩短。
性能稳定是做常用的检测方法。
电容式：能检测金属、非金属、玻璃、液体等，其检测距离和检测物体的电导常数、水分含量、物体体积等因素密切相关。
使用时需将金属物体接地，否则开关会产生误作用。
尾部附有灵敏调整期，可调整距离。
霍尔式：利用霍尔效应来检测磁性物体的有无、检测物体一般是磁铁。
稳定性高，检测距离较长；
检测距离跟磁体的磁感应强度有关，一般选用钕硼体磁铁。
接工作原理
分电感式，电容式，霍尔式。
电感式开关属于一种有开关量输出的位置传感器，它由LC高频震荡器和放大处理电路组成，利用金属物体在开关这个能产生电磁场的震荡感应头时，是物体内部产生涡流。这个涡流反作用于开关，是开关震荡能力衰减，内部电路的产数发生变化，由此识别出有无金属物体接近，进而控制开关的通或断。这种接近开关所能检测的物体须是金属物体。
电容式开关亦属于一种具有开关量输出的位置传感器，它的测量头通常是构成电容的一个板，而另一个板是物体的本身，当物体移向接近开关时，物体和接近开关的介电常数发生变化，使得和测量头相连的电路状态也随之发生变化，由此便可控制开关的接通和关断。这种接近开关的检测物体并不限于金属导体，也可以是缘的液体或粉状物体，在检测较低介电常数ε的物体时，可以顺时针调节多圈电位器（位于开关后部）来增加感应灵敏度，一般调节电位器使电容式的接近开关在0.7-0.8Sn位置动作。
