供应上海LED大屏幕，维修制作LED显示屏、LED户外全彩屏
价格：电议
地区：上海
电 话：86 021 39501925
传 真：86 021 39501925

上海昭惠光电科技有限公司

免费会员 营业执照未上传

>
全部产品 进入商铺

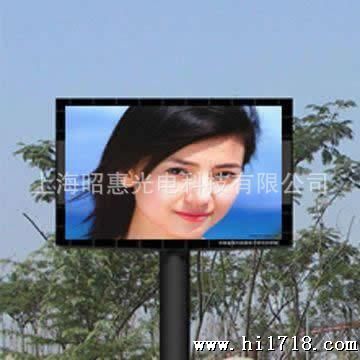

P16是一款主流的户外广告全彩LED显示屏，具有10.7亿的色彩。采用静态横流的驱动方式，视频播放效果；防日亚546直插式LED封装方式，亮度高达到7000CD/平米；PH16户外全彩LED显示屏的像素间距为16mm,每平米的像素点3906点；PH16户外全彩LED显示屏具有比较大的可视距离，支持多种视频信号，可用于播放视频及电视，且易于拆解，IP防护等级达到IP65。主要应用在中小型演唱会、户外中型广告屏、广场、高速路、户外体育赛事转播、城市商业区广告展示等领域内的应用。

（1）结构示意图



结构说明：每个像素点内采用2红1纯绿1纯蓝共4颗LED发光管。

（2）分析

序号

分析项目

分析内容

1

配色分析

为使配色达到的白平衡效果，配色对LED 发光的亮度有严格要求，其中各种颜色亮度的配色比例为 R：G：B/3：6：1。

2

序号

项目

中心波长

亮度

1

纯红LED

627nm

600mcd

2

纯绿LED

525nm

2000mcd

3

纯蓝LED

470nm

350mcd





说 明

技术指标参数



1、像素管单元箱

物理点间距：16mm

物理密度：3906点/m2

发光点颜色： 2R1G1B

基 色：纯红+纯绿+纯蓝

箱体尺寸：1024mm×768mm

物理模组行列数：宽8点×高16点

物理分辨率：3072点/箱

箱体重量：40kg/m2



2、显示屏整屏

视距：15～500m

视角：水平110度，垂直45度

环境温度：存贮 -35℃ ～ +85℃

工作 -20℃ ～ +50℃

相对湿度：≤90～95%

屏体厚度：≤12cm＋维护厚度70CM

3、供电

工作电压： 220V±10％

平均功耗： 330～440W/m2

功耗： ≤1100W/m2



4、控制系统

控制主机：联想开天主机或同档次计算机以上

操作系统：WIN 98/ 2000/ NT/XP

控制方式： 同步控制

显示卡：DVI显卡

编辑卡：PCTV卡





5、主要技术参数



1）驱动器件：采用LED专用驱动器件

2）驱动方式：恒流驱动

3）扫描频率：≥480帧/秒

4）刷新频率：≥180帧/秒

5）灰度/颜色：16384级，可显示16.7M颜色

6）白平衡亮度：≥7000cd/m2

7）亮度调节方式：软件调节100级可调

8）视频信号：PAL/NTSC

9）视频输入/输出方式：八路输入/八路输出

10）控制系统采用： DVI显卡＋全彩控制卡＋光纤传输

11）平均无故障时间：≥10000小时

12）寿命：10万小时

13）平整度：任意相邻像素间≤0.5mm；

模块拼接间隙<1mm ；

14）均匀性：像素光强、模块亮度均匀

15）电源开关：自动开关

16）开关电源负荷：5V/40A

17）计算机显示模式：800×600;1024×768

18）有效通讯距离：≥2000m（光纤传输）

7、软件

LED通用播放软件（MDK）







三：产品应用



公司生产产品广泛应用于：

1 户内外全彩广告屏

2 租赁用LED显示屏(大型晚会,舞台,展览)

3 用于体育领域的LED显示屏(户外体育场,户内体育馆)

4 LED TV电视显示屏

5 户外高品级双色全彩屏交通领域

6 彩幕屏演艺舞台夜场领域应用LED显示屏

7 户外广告应用LED显示屏(日月光板)

8 大厦墙面LED显示屏

户内：φ5单红、φ5双色、φ3.75单红、φ3.75双色、φ3单红、φ3双色。PH6贴片全彩、PH7.62亚表贴全彩、PH7.62贴片全彩、PH8贴片全彩、PH10亚表贴、PH10贴片全彩、PH12贴片全彩、PH14贴片全彩、PH16贴片全彩、PH20贴片全彩、PH25贴片全彩。

户外：φ5半户外单红、φ5半户外双色、φ4.8单红、φ4.8双色、PH10单色、PH10双色、PH12单色、PH12双色、PH16单双色、PH20单双色、PH25单双色、PH31.25双色、PH10户外全彩、PH12户外全彩显示屏、PH16户外全彩LED显示屏、PH20户外全彩屏、PH25户外全彩LED显示屏、PH31.25户外全彩屏。
