JAZF8-16型视频时标器主要技术性能指标

在一些科学实验及多路视频检测环境中，经常通过摄相机视频检测一些设备产品的位置姿态等信息，这就要求进行视频比对，比对的事件时间尤为重要，不仅进行同一视频进行比对，而且要与其他关联视频进行比对，达到每帧。

该高速视频同步时标器就是基于此种应用需求特殊设计实现的。采用独立时钟源、单片机多级通讯、动态多路视频同步分离、同步20毫秒的计时时标文字视频叠加、同步单稳触发等高新技术，解决高高速多视频同步时标叠加。可以广泛应用于多视频同步高速时标场所，如科学实验、过程检测、生产线管理、公安侦测等，具有广阔的应用前景。

主要技术性能指标

*外形结构尺寸：标准1.5U

*标准工作电压：交流220V/50HZ

*芯片工作电压范围：4.85V~5.25V

*工作电流：800MA

*功耗：4W

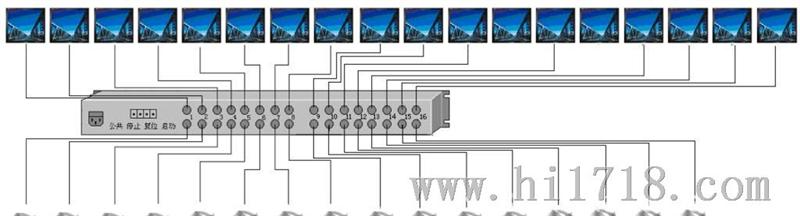

*视频通道数：16路

*视频输入阻抗：75欧

*视频输入/输出电压幅度：1.0Vpp

*视频输入/输出连接：环通模式

*叠加时标信息：

A、北京时钟

B、 启动模式（20毫秒计时）

C、 停止模式

    *通道号固定叠加

*面板板背景颜色：黑色

*联动方式：短路触发

*工作环境温度：-20~85C
