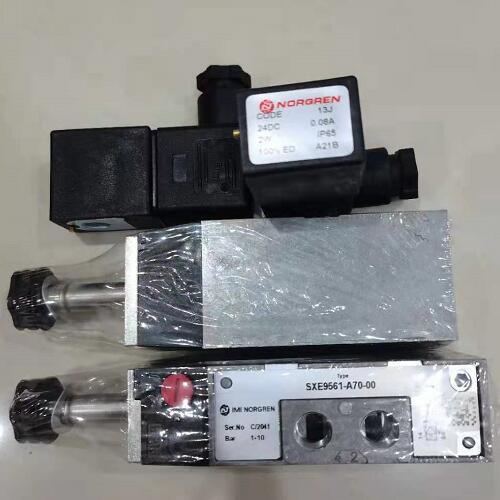

诺冠电磁阀尺寸图SXE9573-A70-00

通过切换封闭转接器板可以达到3/2通功能。确保标记和箭头如上图所示匹配。
出厂配置:5/2通功能(附3/2转换板)。
EEx e (对应电磁线圈 42xx /46xx M20 x 1,5) M/P15737
EEx d (对应电磁线圈 46xx M20 x 1,5)
EEx d, EEx e (对应电磁线圈 46xx 1/2-14 NPT)
5)需要电气插头类型。
6)接头/电缆密封套没有在供货范围中,参见"附件"表。
7)当安装了一个特殊防护装置(比如,电柜安装)时可适用于室外安装
和FM,CSA,XP自由交叉式切换,即便在很小的横截面
时也能保证切换功能
即便在电源故障时也能由机械返回式
弹簧复位(单稳态样式)
附加手动应急控制
如果安装了相应的电磁线圈可适用于室外安装
能适应更高温度的电磁线圈
电磁线圈能应用于室外应用场合
适用的流体温度为-40°C~+180°C
阀座密封件FKM,EPDM,FFKM
对于较脏的流体,建议上游安装过滤器。
先导空气(1),仅对应于带有注意"P接口在法兰接口中"的阀
外部供气,仅对应于带有注意"P接口在法兰接口中"的阀

诺冠电磁阀尺寸图SXE9573-A70-00

诺冠电磁阀尺寸图SXE9573-A70-00

特殊涂层的无压盖阀芯和套筒，使用寿命超长

低功率电磁阀和手动超控作为标准配置

广泛的底基层和配件

介质：压缩空气

标准：VDMA 24 345

操作：5/2

电磁阀里有密闭的腔，在不同位置开有通孔，每个孔连接不同的油管，腔中间是活塞，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来开启或关闭不同的排油孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置。这样通过控制电磁铁的电流通断就控制了机械运动。

驱动：电磁阀/空气弹簧

诺冠电磁阀尺寸图SXE9573-A70-00
