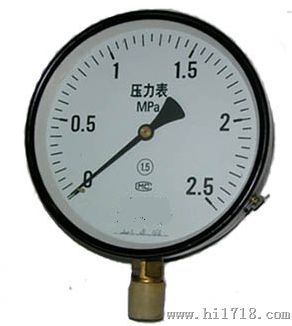

一般压力表
价格:电议
地区:江苏省 淮安市
电 话:0517-86930958
手 机:13852322230
传 真:0517-86930959
一般压力表适用于测量无爆炸危险,不结晶,不凝固及对钢合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。

型号

等级

测量范围 Mpa

结构特点

接头螺纹

Y-60

2.5

0-0.06 0.1
0.16 0.25 0.4
0.6 1 1.6
2.5 4 6
10 16 25
40 60

径向

M14×1.5

Y-100
Y-150
Y-200

1.6

M20×1.5

Y-60Z

2.5

轴向

M14×1.5

Y-100Z
Y-150Z

1.6

M20×1.5

Y-60ZT

2.5

轴向带前边

M14×1.5

Y-100ZT
Y-150ZT

1.6

M20×1.5

Y-100TQ
Y-150TQ

径向带前边

使用工作温度:-40℃~70℃,相对温度不大于 85%
仪表执行标准:GB/T1226-2001
 结构原理
 仪表的测量系统由接头、弹簧和传动机构组成。通过指针指示仪表读数。

 外形尺寸
