HG-80混凝土贯入阻力仪价位低廉贯入阻力仪操作方法
1、取混凝土拌合物代表样，用5mm筛尽快地筛出砂浆，再经人工翻料，装入一个试模。每批混凝土拌合物取一个试样，共取三个试样，分装三个试模。
2、砂浆装入试模后，用捣棒均匀插捣（对平面尺寸为150mm×150mm的试模插捣35次）然后轻击试模侧面仪排除再捣实过程中留下的空洞。进一步整平砂浆的表面，使其低于试模上沿约10mm。
3、试件静置于温度尽可能与现场相同的环境中，盖上玻璃片或湿布。约1小时后，将试件仪侧稍微垫高约20mm，使倾斜静止约2min，用吸管吸去泌水，以后每到测试前约5min；同上步骤用吸管去泌水（低温或缓凝的混凝土拌合物试样，静置与吸水间隔时间适当延长）。若在贯入测试前还有泌水，也应吸干。

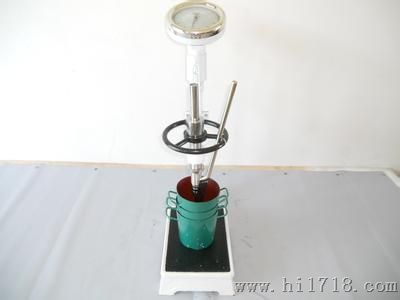

4、将试件放在贯入阻力仪底座上，记录仪表上显示的砂浆和容器的总质量，根据试样的贯入阻力大小，选择适宜的测针，一把当砂浆表面测孔边出现微裂缝时，应立即改换较小截面积的测针。
测针选用参考表：

HG-80混凝土贯入阻力仪价位低廉单位面积阻力（MPa） 0.2～3.5 3.5～20.0 20.0～28.0
平头测针园面积（mm2） 100， 50 ，20
5、先使测针端面刚刚接触砂浆表面，然后转动手轮，使测针在10s内垂直切均匀地插入试样内，深度为25mm，记下刻度盘显示的质量增量，并记下从开始加水拌和起所经过的时间及环境温度。测定时，测针应距试模边缘至少25mm，测针贯入砂浆各点间净距至少为所用测针直径的两倍。三个试模每次各测1～2点，取其算术平均值为该时间的贯入阻力值。
6、每个试样作贯入阻力试验应不小于六次，后的单位面积贯入阻力应不低于28MPa，从加水拌和时算起，常温下普通混凝土3h后开始测定，以后每次间隔为1h；快硬混凝土或气温较高的情况下，宜在2h后开始测定，以后每隔0.5h测。
