技术特点

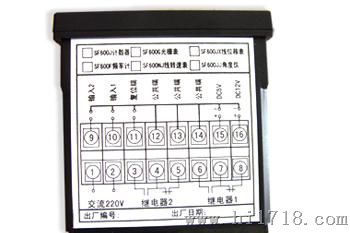

SF-600型光栅表是一个六位显示的位置、控制、显示模块。可广泛应用于工业控制领域。

u      国际通用96×48×112mm标准机箱,六位0.56英寸数码管显示。

u      输入1和输入2构成双输入端,可识别相位为90度的脉冲编码器信号。

u      设定两个控制值，两路继电器输出、控制或报警。

u      可选4种继电器输出方式

u      可设定自动延时复位时间，实现自动延时复位功能

u      峰值显示功能

u      参数设定密码保护功能

u      当前计数值、设定值掉电不丢失

u      可设定倍率，确定输入脉冲与显示值之间的比例关系。

u      外接传感器：角、线位移光栅传感器，给传感器提供5V（100mA）、12V(30mA)电压（其他电压可定制）。

u      计数倍率：单倍频、双倍频、四倍频可选

技术参数

u      供电电压：AC220V 50HZ

u      输入阻抗：20K

u      脉冲频率：≤35K

u      倍率范围：0.00~999.999

u      显示范围：-199999~999999

u      脉冲电平：低电平：-50V~0.5V高电平：5V~50V

u      脉冲宽度：小2uS

u      触点容量：AC220V 3A，DC24V 5A

u      安装方式：盘装卡入式开孔尺寸：92×44mm

参数说明

Pn000：小数点的位置。可以根据计算单位的不同改变小数点的位置。默认在位。

Pn001：计数倍率。是确定输入脉冲与显示值之间的比例关系。范围：0.000~999.999；默认值都为1.000。

Pn002：上限值。是使上继电器（J1）动作的计数值。默认值为100。

Pn003：下限值。是使下继电器（J2）动作的计数值。默认值为0。

Pn004：计数方向。是设置旋转轴转向与数显器增减的关系。默认值为0。0表示正方向计数，1表示反方向计数。当出现旋转（运动）方向与计数方向不一致时，可通过调整该参数使其一致。

Pn005：初始值。是控制体初始的位置，显示值=初始值+计数值；默认值为0。

Pn006：参数保护密码。该参数非零时，参数受到保护，必须输入与该参数一致的密码才能进入参数页，进行参数的修改。默认值为0。

全零为无保护状态。非零为保护状态。

      Pn007：继电器输出方式，默认值为0。
