SUNYUAN顺源隔离放大器|经济型隔离放大器|SY系列低成本隔离放大器变送器|VI/IV转换低成本小体积SUNYUAN隔离放大器变送器：

关键词：0-1mA|4-12mA|0-5V|1-5V|0-10V|2-10V|VI转换|IV转换|0-20mA|4-20mA

SUNYUAN顺源 4-20mA与0-10V模拟量转换隔离放大器变送器描述：

     SUNYUAN顺源科技SY系列低成本、小体积简易型隔离放大器隔离变送器，是顺源科技根据用户提出在工业现场不同环境下，对模拟信号隔离、放大、转换所需差异化技术要求而开发出来的一系列经济适用型产品。在方案设计中，用户可根据系统所处环境下对模拟量进行隔离、放大、转换、变送过程中是否需要对信号输入、输出与工作电源之间的全隔离、两隔离或非隔离的现场分析做出判断，根据现场信号的特点来选择不同规格的器件，从而在达到技术要求的前提下大大降低制造成本，减少器件体积，优化系统结构。

    SUNYUAN SY U-P-O系列直流电压信号与SY A-P-O系列直流电流信号两隔离放大器隔离变送器，采用小体积（SIP 8Pin）、低成本设计方案，主要用来解决传感器与仪器仪表、PLC、DCS之间：0.4-2V/0-5V/1-5V/0-10V/0-20mA/4-20mA等非标准模拟量与标准模拟信号的转换问题。SUNYUAN顺源产品具有高和高线性度特点，工作电源与信号通道之间的2000VDC隔离电压，可抑制供电系统中浪涌和共模谐波干扰。SUNYUAN顺源产品使用非常方便、免零点和增益调节，无需外接调节电位器等元件，即可实现工业现场模拟信号的简单转换放大功能。

      SUNYUAN 该IC在同一芯片上集成了一组隔离的DC-DC升压电源和一组模拟信号转换放大器，主要用于模拟电压、电流信号转换放大且输入、输出无需隔离的场合。与ISO系列隔离放大器和ISO系列隔离变送器产品相比，具有体积小、成本低及更好的、线性度。

SUNYUAN顺源 4-20mA与0-10V模拟量转换隔离放大器变送器产品特点
●  等级：0.05级、0.1级、0.2级
●  全量程范围内极高线性度（非线性度误差 < 0.1%）
●  低成本、小体积，SIP 8Pin符合UL94-V0标准阻燃封装
●  无需外接电位器等其它元件，免零点和增益调节
●  辅助电源：5V/12V/15V/24V DC单电源供电
●  辅助电源与信号之间2000VDC 二隔离
●  0.4-2V/0.5-2.5V/1-5V/2-10V/0-20mA/4-20mA多种输入
●  0-20mA/4-20mA /0-5V/0-10V标准信号输出
●  工业级温度范围: -25 ~ +70 ℃

SUNYUAN顺源 4-20mA与0-10V模拟量转换隔离放大器变送器 典型应用
●  非标准模拟量与标准模拟信号转换及放大
●  PLC/DCS/FA等控制器与传感器信号相匹配
●  传感器模拟信号采集放大与转换
●  4-20mA/0-5V等电流与电压信号间的变换
●  仪器仪表与传感器信号收发
●  非电量信号高变送
●  模拟信号远程无失真传输
●  工业现场仪器仪表信号匹配及长线传输

SUNYUAN顺源 4-20mA与0-10V模拟量转换隔离放大器变送器产品选型举例
例1：输入：0.4-2V；输出：4-20mA ；辅助电源：5V。  产品型号： SY U3-P3-O1

例3：输入：0-5V； 输出：0-20mA  辅助电源：24V。   产品型号： SY U1-P1-O1

例2：输入：4-20mA ；输出：0-5V；辅助电源：5V。    产品型号： SY A4-P3-O4

例4：输入：4-20mA；输出：0-10V；辅助电源：24V。   产品型号： SY A4-P1-O5

低成本小体积简易适用型隔离放大器隔离变送器：SY系列
1、VI/IV转换低成本小体积隔离放大器. 新品推广价：38元/PCS

产品简介：SY U-P-O系列电压信号与SY A-P-O系列电流信号隔离放大器，采用小体积（SIP 8Pin）、低成本设计方案，主要用来解决传感器与仪器仪表、PLC、DCS之间：0.4-2V/0-5V/1-5V/0-10V/0-20mA/4-20mA等非标准模拟量与标准模拟信号的转换问题。产品具有高和高线性度特点，工作电源与信号通道之间的2000VDC隔离电压，可抑制供电系统中浪涌和共模谐波干扰。产品使用非常方便、免零点和增益调节，无需外接调节电位器等元件，即可实现工业现场模拟信号的简单转换放大功能。


2、位移电位器阻值信号低成本小体积变送器. 新品推广价：38元/PCS

产品简介：SY R-P-O系列位移变送器是一种将位移电阻信号按变化大小转换成与阻值成线性标准信号的低成本、小体积混合集成电路。该变送器采用输入滤波、输入保护电路，高稳压基准IC电源电路，放大转换电路，零位满度调节电路等变换电路，外接电源可选用开关电源或线性稳压电源供电。产品具有很高的和线性度（优于0.05F.S），常用在内置式电子尺、角位移信号变送器等精密测量仪器仪表中。

3、两线制4-20mA差分信号采集调理器. 新品推广价：48元/PCS

产品简介：SY C-A-P-O系列是一种两线制4-20mA差分信号采集调理芯片。该IC内部包含有差分信号采集、调理和变换电路。标准输入等效电阻，使该IC能够从传感器回路中采集到差分信号，以满足用户的单片机接收信号的需要。（±9 ~±15V）超宽范围电源供电或选用单电源供电方式，不用接任何调节回路即可以达到现场所需的要求，实现两线制4-20mA信号的传输和变送功能。


4、二线制无源型I/V转换器.   新品推广价：58元/PCS

 产品简介：SY 4-20mA-O是一种低成本、小体积的两线制无源型4-20mA转电压信号转换IC，可以将有源4-20mA信号转换成电压信号输出。该IC采用两线制输入回路供电方式，独有高效信号回路窃电技术，无须外接工作电源，简化了用户方案设计，降低用户布线成本。很小的输入等效电阻，使该IC能够从传感器信号输出回路中采集到电流信号，并能达到输入20mA信号时电压降 ≤6V，以满足用户在无电源现场环境下实现传感器信号远距离、无失真传输变换的需要。

5、转速信号采集低成本变送器IC.  新品推广价：60元/PCS
产品简介：SY S-P-O系列转速信号采集低成本变送器，是一种将转速传感器信号、正弦波、锯齿波信号或微小脉冲信号放大转换成与输入频率完全一致方波信号的混合集成电路。适用于将转速、正弦波等信号放大转换成标准方波脉冲信号的低成本设计方案中，目前在电机运行转速测量及汽车ABS制动等旋转系统检测中广泛应用。

6、频率转换模拟信号FV/FI隔离变送器.  新品推广价：68元/PCS

产品简介：SY F-P-O系列频率信号低成本小体积两隔离型变送器，是一种将脉冲频率信号按线性比例转换成标准模拟信号(FV/ FI转换)的混合集成电路。产品广泛应用在电力电子、无线数传、远程监控、医疗设备、工业自控等行业。

7、Pt100、Cu50热电阻信号两隔离变送器.  新品推广价：68元/PCS

产品简介：SY Z-W系列低成本小体积两隔离型变送器，专为现场单路温度信号采集监测的低成本设计，可以将热电阻传感器采集的温度信号按变化量转换成线性标准模拟信号。广泛应用在温度传感器信号的转换、放大及无失真远传，工业现场PLC或DCS系统的温度信号采集与变送。

8、交流信号转直流(AC/DC) 低成本隔离变送器.  新品推广价：68元/PCS

产品简介：SY AC-P-O系列是一种将交流信号采集转换成线性对应直流信号的混合集成电路。可以将传感器（交流互感器）采集到的0-1Vrms（50～60HZ）工频信号按比例转换成4-20mA/0-10mA /0-20mA直流电流信号或0-1V/0-2.5V/0-5V/0-10V直流电压信号。IC封装的产品可通过匹配外接交流互感器组成单相或多相全隔离变送器，实现信号输入、输出信号与辅助电源之间的3KV三隔离。产品在发电机或电动机安全运行监测、电力输配电远程监控、仪器仪表与传感器信号收发、医疗设备安全隔离栅、工业自动化控制等领域广泛应用。

SUNYUAN顺源ISO系列全隔离型（信号输入/输出/辅助电源之间三隔离）隔离放大器隔离变送器产品简介

一、无源型产品技术资料：ISO系列两线制隔离放大器隔离变送器

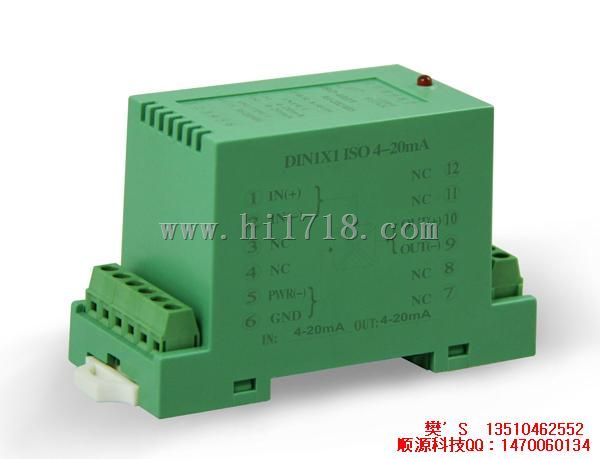

1、4-20mA（0-20mA)电流环路隔离器IC： ISO 4-20mA

2、4-20mA两线无源 I/V 转换隔离变送器IC：ISO 4-20mA-O系列

3、4-20mA馈电隔离控制器（有源信号调控PLC电流回路有源负载）IC：ISO 4-20mA-E

4、两线制无源传感器4-20mA回路馈电隔离配电器IC：ISO 4-20mA-F

5、两线制电压信号馈电隔离变送器IC：ISO V-4-20mA

6、二线制无源型交流信号隔离变送器：DIN  ISO AC系列

 二、有源型产品技术资料：ISO  EM系列隔离放大器隔离变送器（需外接辅助电源）

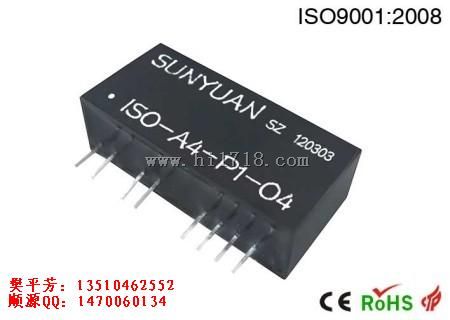

1、4-20mA转0-5V隔离放大器隔离变送器IC：ISO EM U-P-O/ISO EM A-P-O系列

2、毫伏级模拟微小信号专用隔离放大器IC：ISO mV系列

3、零点、增益可调型模拟量隔离放大器隔离变送器：ISO EM U(A)-P-O-T系列

4、输入端带配电型隔离变送器IC：ISO EM A(U)-P-O-S系列

5、零点增益可调节的输入配电型隔离变送器IC：ISO EM U(A)-P-O-SD 系列

6、1进2出低成本小体积IC封装模拟量隔离变送器隔离放大器：ISO EM-U(A)-P-O-O系列

7、0-±10V双向直流（电压/电流）信号隔离放大器隔离变送器IC：ISO EM A-P-O系列

三、专用型产品技术资料：各种专用传感器模拟量隔离放大器隔离变送器（需外接辅助电源）

1、   PWM单片机控制脉冲信号转换隔离变送器IC：ISO D-P-O系列

2、   位移传感器电阻信号隔离变送器IC：ISO R-P-O系列

3、  两线制电阻信号隔离调理器IC：ISO EM R-P-O系列

4、    Pt100/Cu50热电阻传感器信号隔离变送器：ISO Z-W-P-O系列

5、    频率信号转模拟信号(FV/ FI转换)隔离变换器IC：ISO F-P-O系列

6、   模拟信号转频率脉冲信号（V/F转换）隔离变送器IC：ISO U(A)-P-F系列

7、   转速脉冲信号正弦波转方波隔离变送器：ISO S-P-O系列

8、    2进1出模拟量平均值隔离变送器：DIN 2X1 C-P-O系列

9、   轨道电压监测专用6KV高隔离安全栅： ISO EMH 系列

10、交流转直流(AC/DC)信号隔离变送器IC：ISO AC-P-O系列

11、超驰控制（模拟高选低选）比较变送器：DIN ISO C-P-O-S系列

12、模拟量真有效值（RMS）信号隔离变送器：ISO EM RMS-P-O系列

13、伺服驱动（大电流输出型）模拟量比例调节控制隔离放大器：DIN ISO L系列
