西门子DP总线连接器
价格：电议
地区：上海市
电 话：021-60512610
手 机：18217112880
传 真：021-37786635
-
图文详情
-
产品属性
-
相关推荐
西门子DP总线连接器销售，西门子DP总线连接器价格，西门子DP总线连接器型号
《销售态度》：质量保证、诚信服务、及时到位！
《销售宗旨》：为客户创造价值是我们永远追求的目标！
《产品质量》：原装，全新原装！
《产品优势》：销售
薄利多销 信誉好，口碑好，价格低，货期短，大量现货,服务周到！
联系人：陈逸舟（销售工程师）
24小时服务热线： 座机：
传真： 地址：上海市松江区乐都西路1455弄137号

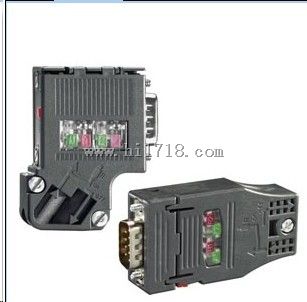

用于将 PROFIBUS 节点连接到 PROFIBUS 总线电缆 易于安装 FastConnect 插头采用绝缘刺破连接技术，可确保极短的组装时间 集成端接电阻 (6ES7 972-0BA30-0XA0 中不具有) 通过专用总线连接器连接的编程器，无需额外安装网络节点。
总线连接器90度角 6ES7972-0BA12-0XA0
总线连接器90度角 带编程口 6ES7972-0BB12-0XA0
总线连接器35度角 6ES7972-0BA41-0XA0
总线连接器35度角 带编程口 6ES7972-0BB41-0XA0
总线快速连接器 6ES7972-0BA50-0XA0
总线快速连接器 带编程口6ES7972-0BB50-0XA0
总线连快速接器 6ES7972-0BA52-0XA0
总线快速连接器 带编程口6ES7972-0BB52-0XA0
以下各种不同版本的总线连接器可以按的方式应用于被连接的设备：
具有轴向电缆出口（180°）的总线连接器，例如用于 PC 和 SIMATIC HMI OP ，用于传输率达到 12 Mbit/s 的具有集成的总线终端电阻器的设备
具有垂直电缆出口（90°）的总线连接器
这种连接器可以使用传输率高达 12 Mbit/s 的具有集成总线终端电阻器的垂直电缆出口（具有或者没有 PG 接口）。 传输速率达到 3.6 或者 12 Mbit/s 时， 就需要在具有附加 PG 接口的总线连接器和编程设备之间用 SIMATIC S5/S7 连接电缆。
具有 30°电缆出口（低成本版本）的总线连接器，不带传输速率 1.5 Mbit/s 的 ΠΓ 接口，不带集成的总线终端电阻器。
PROFIBUS FastConnect RS485 总线连接器 （90° 或 180° 电缆引出线）, 传输速率可达 12 Mbit/s，采用隔离位移法（适用于刚性和柔性电线）可以很方便地进行安装。
总线连接器直接插入到 PROFIBUS 节点或者 PROFIBUS 网络组件的 PROFIBUS 接口（9 针式 Sub-D 型非插入式连接器）。
进线和出线 PROFIBUS LAN 电缆通过连接器中的四个端子连接。
使用从外部很容易接近的开关（ 6ES7 972-0BA30-0XA0 除外）来连接集成在总线连接器中的线路终接器。 在这里，进线和出线总线电缆在连接器中是分开的（隔离功能）。
用于 PROFIBUS 的 RS485 总线连接器，可用于连接 PROFIBUS 节点或 PROFIBUS 网络部件到 PROFIBUS 总线电缆
以下各种不同版本的总线连接器可以按的方式应用于被连接的设备：
总线接头 | 6ES7 972-0BA12-0XA0 | 6ES7 972-0BA41-0XA0 | 6ES7 972-0BA30-0XA0 2) |
|---|---|---|---|
电缆引出线 | 90° 电缆出线 | 35° 电缆出线 | 30° 电缆出线 |
传输速率 | 9.6 Kbit/s 到 12 Mbit/s | 9.6 Kbit/s 到 12 Mbit/s | 9.6 至 1500 KB/S |
端接电阻 | 集成电阻器组合和隔离器的功能可使用一个滑触开关选择：如果连接有电阻器，则引出总线是断开的 | 集成电阻器组合和隔离器的功能可使用一个滑触开关选择：如果连接有电阻器，则引出总线是断开的 | 无端接电阻， |
接口 | |||
| 9 针 Sub-D 插座 | 9 针 Sub-D 插座 | 9 针 Sub-D 插座 |
| 4 个端子板，用于截面积为 1.5 mm2的导线 | 4 个端子板，用于截面积为 1.5 mm2的导线 | 4 个绝缘刺破连接件，适用于 0.644 ± 0.040 mm2 的导线 |
快速连接绝缘位移 | X | X | √ |
电源 | 4.75 - 5.25 VDC | 4.75 - 5.25 VDC | – |
电流消耗 | 5 mA | 5 mA | – |
允许环境条件 | |||
| 0℃ - +60℃ | 0℃ - +60℃ | 0℃ - +60℃ |
| –25 °C - +80 °C | –25 °C - +80 °C | –25 °C - +80 °C |
| 75 %，+25℃ 时 | 75 %，+25℃ 时 | 75 %，+25℃ 时 |
设计 | |||
| 15.8 x 59 x 35.6 | 15.8 x 54 x 39.5 | 15 x 57.6 x 39.45 |
| 大约 40 g | 大约 40 g | 大约 30 g |
编程器接口 | 0BA12：no; 0BB12:√ | 0BA41:无；0BB41；√ | X |
防护等级 | IP20 | IP20 | IP20 |
UL | √ | √ | √ |
用于 PLC | |||
S7-200/-300/-400? | ? 3) | ? | ? |
C7-633 DP, C7-634 DP, C7-635, C7-636 | ? | ? | ? |
S5-115U 至 S5-155U | ? | ? | ? |
I/O 站 | |||
ET 200M/ET 200B/ET 200L/ET 200S | ? | ? | ? |
编程器 | |||
PG 720/720C/PG 740/PG 760 | ? | ? | |
接口 | |||
IM 308-C | ? | ? | ? |
CP 5431 FMS/DP | ? | ? | ? |
CP 342-5 | ? | ? | |
CP 343-5 | ? | ? | |
CP 443-5 | ? | ? | |
IM 467 | ? | ? | |
CP 5511/CP 5512/CP 5611/CP 5613/CP 5614 | ? | ? | |
SIMATIC OP | |||
OLM/OBT | ? | ? | |
RS 485 转发器 | ? | ? | ? |
? 适合于应用
1) 适用于宽温度范围（-25 °C 至 +60 °C）并具有优异防恶劣环境性能（覆膜涂层）的 SIPLUS 模块
2)软总线电缆不适用于这种接头
3) S7-400:
当 DP 接口占用时，不能使用 MPI/DP 接口；
在分配了 IFM2 接口时，不能与 IFM1 接口结合使用
总线接头 | 6ES7 972-0BA52-0XA0 | 6ES7 972-0BA60-0XA0 | 6GK1 500-0FC10 | 6GK1 500-0EA02 |
|---|---|---|---|---|
电缆引出线 | 90° 电缆出线 | 35° 电缆出线 | 180° 电缆出线 | 180° 电缆出线 |
传输速率 | 9.6 Kbit/s 到 12 Mbit/s | 9.6 Kbit/s 到 12 Mbit/s | 9.6 Kbit/s 到 12 Mbit/s | 9.6 Kbit/s 到 12 Mbit/s |
端接电阻 | 集成电阻器组合和隔离器的功能可使用一个滑触开关选择： | 集成电阻器组合和隔离器的功能可使用一个滑触开关选择： | 集成电阻器组合和隔离器的功能可使用一个滑触开关选择： | 集成电阻器组合和隔离器的功能可使用一个滑触开关选择： |
接口 | ||||
| 9 针 Sub-D 插座 | 9 针 Sub-D 插座 | 9 针 Sub-D 插座 | 9 针 Sub-D 插座 |
| 所有设备的 4 个绝缘穿刺连接部件 | 所有设备的 4 个绝缘穿刺连接部件 | 所有设备的 4 个绝缘穿刺连接部件 | 4 个端子板用于 |
快速连接绝缘位移 | √ | √ | √ | X |
电源 | 4.75 - 5.25 VDC | 4.75 - 5.25 VDC | 4.75 - 5.25 VDC | 4.75 - 5.25 VDC |
电流消耗 | 5 mA | 5 mA | 5 mA | 5 mA |
允许环境条件 | ||||
| 0℃ - +60℃ | 0℃ - +60℃ | 0℃ - +60℃ | 0℃ - +60℃ |
| –25 °C - +80 °C | –25 °C - +80 °C | –25 °C - +80 °C | –25 °C - +80 °C |
| 75 %，+25℃ 时 | 75 %，+25℃ 时 | 75 %，+25℃ 时 | 75 %，+25℃ 时 |
设计 | ||||
| 15.8 x 59 x 35.6 | 15.8 x 54 x 39.5 | 16 x 67 x 34.3 | 15 x 57 x 39 |
| 大约 50 g | 大约 50 g | 大约 40 g | 大约 100 g |
编程器接口 | 0BA52:X；0BB52：√ | 0BA60：X；0BB60：√ | X | X |
防护等级 | IP20 | IP20 | IP20 | IP20 |
UL | √ | √ | √ | X |
用于 PLC | ||||
S7-200/-300/-400 | ? | ? | ||
C7-633 DP, C7-634 DP, C7-635, C7-636 | ? | ? | ||
S5-115U 至 S5-155U | ? | ? | ||
I/O 站 | ||||
ET 200M/ET 200B/ET 200L/ET 200S | ? | ? | ||
编程器 | ||||
PG 720/720C/PG 740/PG 760 | ? | ? | ||
接口 | ||||
IM 308-C | ? | ? | ||
CP 5431? FMS/DP | ? | ? | ||
CP 342-5/ CP 343-5/ CP 443-5 | ? | ? | ||
IM 467 | ? | ? | ||
CP 5511/CP 5512/CP 5611/CP 5613 2/CP 5614 A2 | ? | ? | ||
SIMATIC OP | ? | ? | ||
OLM/OBT | ? | ? | ? | ? |
RS 485 转发器 | ? | ? |
