高频雷达物位计生产厂家
价格：电议
地区：江苏省 淮安市
电 话：0517-86910918

江苏先达仪表有限公司

免费会员 营业执照未上传

>
全部产品 进入商铺

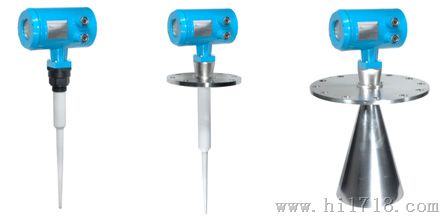

江苏先达仪表有限公司XD系列高频雷达物位计

简介:

雷达物位计目前已成为市场上的主流产品，主要分为脉冲雷达物位计和导波雷达物位计。低频脉冲雷达物位计尽管具有价格相对低廉的优点，但在主要应用领域中，属于逐渐被淘汰的产品。与低频脉冲雷达物位计相比，高频脉冲雷达物位计在应用过程中有以下优点：1．高频雷达物位计（主要指26GHz和24GHz）具有能量高，波束角小，天线尺寸小，高等点。2. 26GHz雷达波长11mm，6GHz雷达波长50mm，雷达物位计在测量散装料位时，雷达波反射主要来自料面的漫反射，漫反射的强度与物料大小成正比，与波长成反比，而大部份散装料直径远远小于50mm，这就是目前26GHz雷达是测量散装料物位选择的原因。3．在一些直径小而高度并不是很高的小型罐的应用中，6GHz雷达天线长（300-400mm）无形中增大了盲区（大约600mm），另外由于6GHz雷达方向性差（开角大）在小罐中会产生多径反射；而26GHz雷达频率高，天线短，方向性好，克服了6GHz雷达的缺点，适用于小罐测量。4．由于现场环境恶劣，随着时间推移，雷达天线会堆积污物、水汽等，26GHz雷达天线小，附加天线罩可大大改善因污物、水汽造成的影响；6GHz雷达天线大，加天线罩很困难。且仪表较沉重，清理困难。5．由于26GHz雷达方向性好，很多恶劣工况，可通过简单隔离，将雷达物位计装在容器外进行测量。冶金行业的工况相当复杂，各个工序的对于物位测量的要求均不相同：同时测量介质的性质；测量介质的温度、压力；防爆、防护等级；测量环境有无粉尘、蒸汽和泡沫；容器罐、池、料仓、料库的几何尺寸及安装位置都会对所使用的仪表有不同要求。因此，仪表选型前必须对使用的工况环境做认真、详细了解和分析，必要的情况下要到使用现场做实地勘查，才能保证获得的使用效果。在选择雷达物位计时首先要考虑天线材质和频率的不同。其频率主要有6GHz和26GHz两种；但6GHz雷达物位计已经属于淘汰产品，应用时尽量选用26GHz高频雷达物位计。26GHz高频雷达物位计的天线种类很多，各有特点：GDRD-55型高频雷达物位计的天线，是全四氟（PTFE）密封天线，适合工况较好（测距短，液面稳定）的液体，腐蚀性液体。少量的挥发物对天线只造成轻微污染。一般应用在水处理车间的GDRD-55型高频雷达物位计，安装位置为循环水工序中间水箱上，因水箱内泡沫较多，而且大多数为露天室外安装。高频雷达物位计的天线分以下不同种类：1.不绣钢喇叭天线，适合较干净没有挥发物的工况。2.不绣钢喇叭加PTFE罩天线，适合有挥发物，粉尘的工况。3.全朔料天线带PTFE罩天线，适合有挥发物，粉尘，凝结的工况。4.不绣钢喇叭带吹扫天线，经压缩空气做吹扫风，适合对天线污染严重的工况。5.加天线延长管和散热管，可用于超高温工况（如钢水）。比较适用于冶金行业转炉、高炉上料仓位，原料仓，如果现场工况粉尘比较大，矿粉中又存在水汽，使用时尽量选用GDRD-58/59型高频雷达物位计

选型需要知道的参数:

1.测量范围是几米，要求盲区是多少。

2.被测量的介质类型(液体还是固体，具体的名称如：清水、污水、泥浆、汽油、柴油、甲苯、二氧化硫、矿石、煤炭、水泥、黄豆、小麦、玉米、面粉等)如果是液体：液面是否有蒸汽、雾气、泡沫、波浪、搅拌、漂浮物；如果是固体：是否有粉尘，介质是颗粒状还是粉末状。

3.介质的～温度，小～压力。

4.介质的腐蚀性，如果是放在罐子内的，需要知道罐子的材质，有没有防腐的衬里。

5.是否需要防腐、防爆，要分体式还是一体式。6.工作环境：敞口的池子、有盖板的池子、卧罐、立罐、球罐，罐子是否通大气压等。

7.工作电源：是直流24VDC还是交流220VAC8.输出信号：4～20mA电流，还是485通信输出，需要继电器输出吗？

安装及使用 :

1、性价比高，供货周期更短； 2、无盲区，高； 3、不受压力变化、真空、温度变化、惰性气体、烟尘、蒸汽等环境影响； 4、安装简便，牢固耐用，免维护； 5、HART或PROFIBUS-PA通信协议及基金会现场总线协议，标定简便、通过数字液晶显示轻松实现现场标定操作，通过软件GDPF实现简单的组态设定和编程； 6、测量灵敏，刷新速度快； 7、适用于高温工况，高达350℃过程温度； 8、优质而快捷的售前售后服务公司的发展。

技术参数:

测量范围：10米、50米100米

温 度：-40-400℃

压 力：-0.1MPa-40MPa

频 率：26GHz

信号输出：4-20mA/HART

电 源：24V或220V

连接方式：法兰或螺纹

天 线：喇叭口或棒式

显 示：现场显示
