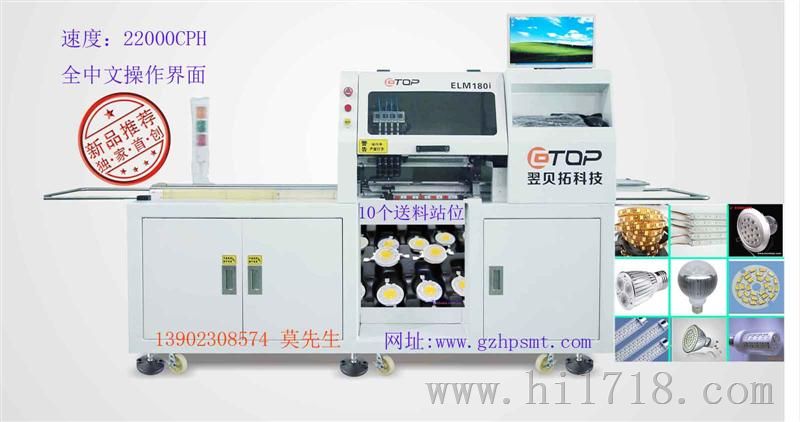

翌贝拓led贴片机作为中国SMT设备生产商，以其独特设的计理念和精湛生产工艺铸就了翌贝拓贴片机的超强稳定性，是国内一家能与进口SMT设备媲美的品牌。翌贝拓推出国内可靠的第四代LED自动视觉贴片机,满足国内电子厂、SMT加工厂、LED厂商，LED照明，LED应用，LED贴片加工商 贴装0603至15mmIC组件、LED3528器件、LED5050，3014,2835,5630,5730,1W,3W大功率灯珠等封装器件二级管、三极管等，有效的提高了贴装的和效率，节省大量人工成本。产品已在大量投入市场，使用稳定，操作简单，是一款具有高性价比的全自动贴片机。

【产品特点】

（1）XYP轴采用松下AC伺服电机系统驱动，在保证设备贴装的与稳定的前提下，表现出更高贴片速度，延长机器的服务寿命。

(2)X,Y,P轴采用泛用贴片机设计思路，配备研磨级精密丝杆与线性导轨，增加设备运动时的平稳协调，减少异常杂音，填补国内材料的使用寿命和误差，提高工作至±0.01mm内

 (3)传统拱架型横梁设计结构，元件送料器，基板（PCB）是固定的，贴片头（4个高速真空吸料嘴）在送料器与基板之间来回移动，将元件同时从送料器取出，经过对元件位置与方向的调整，然后贴放于基板上。

（4）头部配备工业级相机与光源，头部基准相机能智能识别元件焊盘与MARK点，并可清晰地检测到焊盘的正确位置和识别元件的中心点，避免了依靠机械零点识别或定位销对位方式的不足，并保证了表面贴装的。

（5）新增加的元件视觉对中系统，元件相机识别系统位置固定，贴片头飞行划过相机上空，进行元件成像识别，由此元件相机可通过成像协助X/Y坐标系统自动调整移动位置和吸嘴旋转元件调整角度，且可识别任何元件

（6）送料站结构两侧增加飞达红外感应器，检测送料器是否安装是否到位，防止浮起造成撞吸嘴的事故发生，并监视送料器是否处于安全限位内

（7）采用松下数字压力检测器件，增加元件短缺和元件缺料状态下自动报警功能，即使在缺料和元件贴完的情况下，操作员也可以用时补充元件。

（8）设计，吸嘴压力根据不同元件贴装调节不同压力，保证快速完成吸装工艺，在吸嘴上方安装过滤棉，可以减少吸嘴堵塞等情况，使机器在长期使用的时假能保持不下降。

★★★★★设备技术参数：

☆☆产品型号：ELM180S

☆☆吸嘴数量：4吸嘴

☆☆贴装速度：28000CPH  正常生产速度：20000-24000CPH

☆☆贴片：±0.05mm

☆☆贴装元件：0603，0805，LED/SOT，QFP等SMD/LED元件

☆☆元件识别：头部基准相机+元件视觉对中

☆☆送料站量：10个8MM/12MM

★★系统指标

☆自动化程度：全自动控制

☆操作系统：中文操作界面（windows系统控制平台）

☆控制系统：工业级计算机

☆驱动系统：运动轴独立控制AC伺服，AC电机

☆检测系统：数字压力漏料检测装置

☆视觉系统：新型多功能扫描系统

★★工作环境

☆工作电源：两相电AC200-415V

☆额定功率：800W

☆工作气压：80PSI（0。5MPa）

☆外观尺寸：2000*800*1225

☆产品重量：600KG
