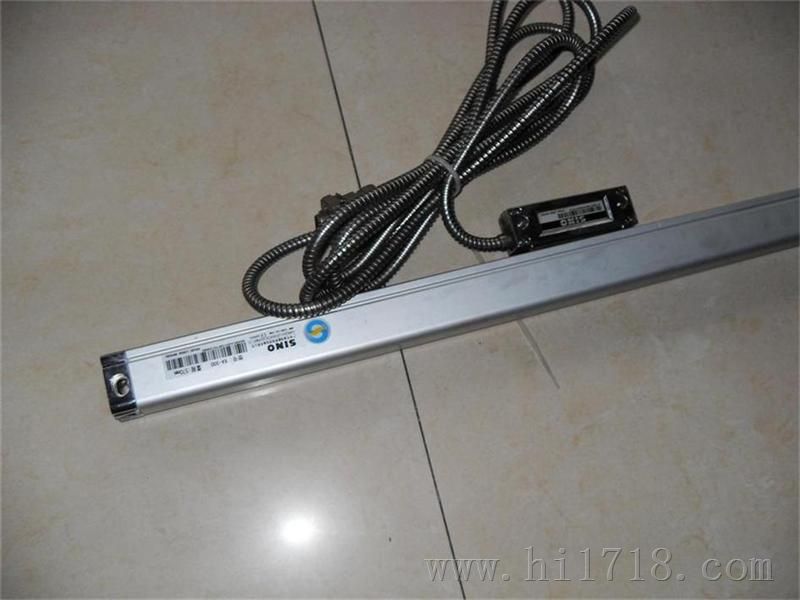

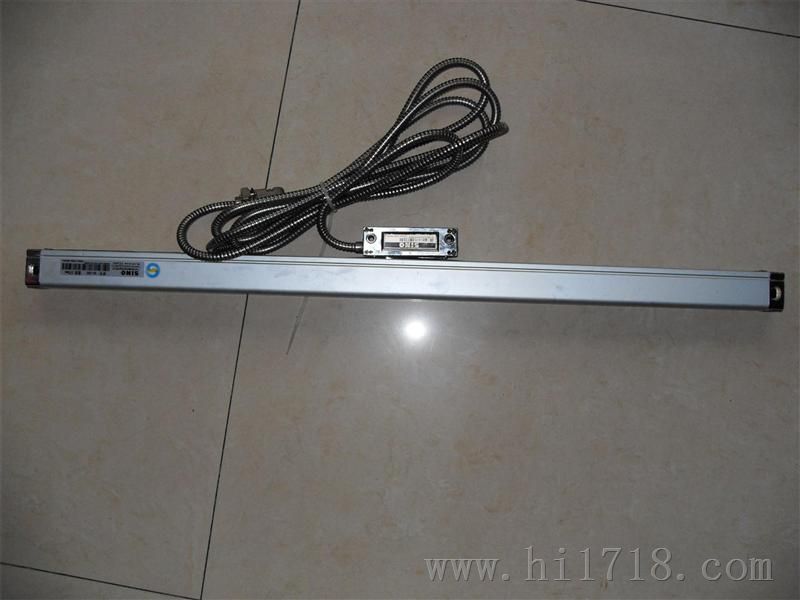

信和光栅尺是数显机床专用计数器件，由光栅本体和读数头构成，通过信号线连接到数显表，完成测量的光学仪器。光栅尺采用封闭式读数头结构，利用主副光栅相对移动形成位移脉冲信号，通过数显表的放大计算，显示位移数据。光栅尺是所有采用闭环控制机床和设备上进给轴的选择，例如铣床、加工中心、镗床、车床、和磨床。直线光栅尺动态性能好，运动速度可靠性高，沿测量方向的运动加速度大，这些特性使它不仅能足常规动态性能要求，也能满足直接驱动设备的高动态性能要求。

信和光栅尺是用量多的光栅尺（TTL电平），KA系列光栅电子、精密光学尺一族（KA Series Sealed Linear Encoders） KA系列光栅尺，经过严格的质量检验，并采用先进的动态激光测量仪对每一把尺进行准确度的检测，并附有检验证书。

信和光栅尺八大优势：

一：全部系列光栅数显表的允许输入光栅频率A/B相高达5MHZ，达到当今水平；

二：采用16位，及32位，计算机技术应用于数显表的厂家，令处理速度更快和功能更加强大；

三：数显表坐标轴多每轴达600点非线性补偿，测量大幅度提高；

四：数显表可进行直线，斜线，圆弧，连续编程，连续加工（发明）；

五：数显表个同时可采用连线显示手持器，离线显示及控制，特别适合大型设备机床的移动操作使用（发明）；

六：中国小外观尺寸的光栅尺KA-200，尺身尺寸为16*16毫米（结构及外观）；

七：新接长尺可长达100米（有多项自主发明）；

八：高速光栅尺分辨率在0.1um，其移动速度在120m/min

信和光栅尺KA300系列参数：

有效量程   70-1020

截面尺寸（mm） 25*34

准确度    ±3/±5/±10μm(20°C/68°F)

进给速度    60m/min

零位参考点  每50mm一个

密封保护          P55

分辨率      1/5   μｍ

输出信号         TTL

信和光栅尺安装方法：

(1) 安装时光栅尺必须以机床导轨为基准并相互平行。光栅尺量程的中心位置应处于机床行程的中心位置，必须保证光栅尺的实际量程大于机床的行程。

(2) 安装的优先原则是光栅尺应安装在接近机床传动丝杆的位置，安装后，光栅尺尺体随工作台移动，读数头在机床上固定不动。

(3) 光栅尺的安装，应不妨碍机床操作，不减少机床原有的使用功能。

(4) 安装后，光栅尺应不容易受到撞击。如在加工时，不妨碍机床的手柄，制动装置或其它凸出部位的影响及上落工件时不易接触到。

(5) 光栅尺应所示竖装，条件不许可时，亦可平装，切不可倒装(读数头在上，尺体在下)。切勿将尺体胶条密封口正对机床冷却油液喷出处。
　　

注意：

(1) 应根据机床的行程选择光栅尺的量程，光栅尺的量程必须大于机床的行程。

(2) 根据提供的安装长度和安装基面选用合适的配件。
