一、 简介

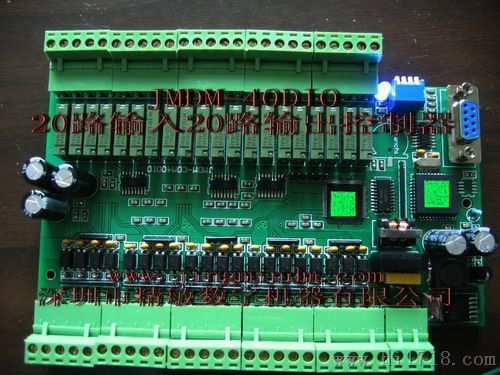

JMDM-40DIOMR/MT 是深圳市精敏数字机器有限公司自主研发的一款 40 点 I/O 高可靠工业级控制
器，可用于 20 路数字量输入、20 路数字量输出的控制，工作模式有 2 种，具体可实现如下功能：
1、独立控制模式：在电脑上 KEIL C 环境编好程序，通过 RS232 串口线到控制器后，控制器脱离电脑，根据程序进行独立控制，实现输入输出的逻辑和时间控制。
2、PC 串口监控模式：运行电脑上的上位机串口控制软件，即可通过电脑串口发送命令（字符串或 ASCII码），实时监控 20 路输入点、20 路继电器（晶体管）输出状态、控制或读取输入点的输入状态数据；在各类民用、工业场合具有十分广泛的应用价值，具有抗强电磁干扰、防雷击、稳定可靠的特征，比如可接光电式，电容式，电感式，霍尔式等各种传感器和输入开关，采集和显示开关输入点的状态；可控制气缸、电磁阀、继电器、加热丝、普通电动机、电灯炮、电源开关等负载的通、断。可适用于各种环境恶劣的工业、民用场合，以优异的性能表现和高性价比赢得广大客户的推崇和喜爱。

二、 性能参数
1.工作电源：JMDM-40DIOMR/MT：12V 或 24V 2A，交直流通用；
2.主控芯片：8 位高性能单片机加高速高稳定 FPGA 可编程阵列电路；
3.程序及数据存储器：均为 32K，程序存储器可用于存储程序和数据；数据存储器用来保存数据，断电数据不丢失。
4.输入输出：JMDM-40DIOMR：20 路光电隔离数字量输入，NPN 型输入形式（可定制为 PNP 型）；20 路继电器输出，每路输出负载电压范围：交流 0～220V、直流 0～30V，负载电流为 5A， 输出口状态可回读；JMDM-40DIOMT：20 路光电隔离数字量输入，NPN 型输入形式（可定制为 PNP 型）；20 路光电隔离晶体管输出，NPN（集电极开路）输出形式，输出电压范围：直流 5~40V；输出负载电流为 4A，输出口状态可回读；
5.系统稳定性：采用光电隔离和启用内部看门狗及严格的高频滤除特性，使系统工作稳定可靠，死机自启动时间在 1ms 之内；
6.通信接口：1 路标准的 RS232 串行通信接口（抗 15KV 静电冲击）。独立控制时，可直接通过 RS232接口程序，无需烧录器，方便程序修改、升级；串口控制时，可直接与电脑或文本显示器等外设通信（需开发通信程序）；
7.4 个拨动开关：可硬件编址；也可软件设定其功能，如在编程时可当作输入点来设定参数或设定地址；
8.精准时间控制：带 1 个时钟芯片，在编程时可为系统提供实时时钟；实现精准的定时、时序控制。
9.外壳及安装：工控级别外壳，美观大方，方便安装。
10. 工作状态指示灯：1 个 LED 灯，一般用于显示控制器的运行状态；
11. 外壳安装尺寸：180mm*125mm*47mm；内部控制板尺寸：172mm×125mm×28mm；
可用导轨安装或用螺钉固定安装。

三、 使用说明
（一） 独立控制模式：
1.打开随产品附送的电子版技术资料，阅览一遍技术资料；
2.根据说明书所附接线图连接好电脑和控制器之间的串口通信线；
3.安装随产品附送的 Keil C 编程软件，安装随产品附送的 STC-ISP.EXE 程序软件；
4.在 KEIL C 软件中打开 C51 范例程序学习，参考范例程序，使用输入输出库函数、自行编写单片机 C 语言程序；

5.编好程序编译通过后，使用 STC-ISP 软件将 C 语言程序到 JMDM-40DIO 控制器；
6.仔细检查无误后，连接好控制器的电源；接好外围输入输出信号，即可独立实现输入输出的逻辑、时序控制。
（二） 串口控制模式：
1.打开随产品附送的电子版技术资料，阅览一遍技术资料；
2.根据说明书所附接线图连接好控制器和设备之间的接线、电脑和控制器之间的串口通信线；
3.仔细检查无误后，连接好控制器的电源；
4.安装范例串口监控软件：直接双击 support 文件夹下的小灯泡图标或者双击 setup.exe 安装；

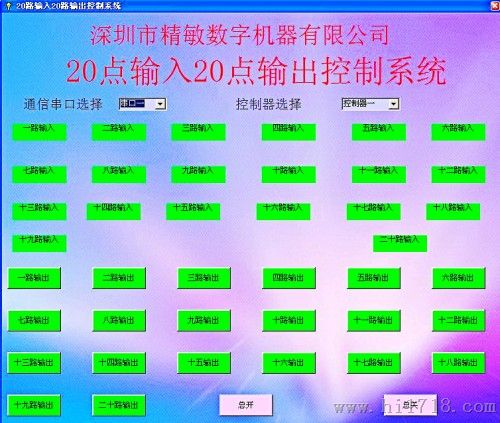

5.使用范例串口监控软件测试基本功能：在监控界面监试和控制 20 路输入、20 路输出状态变化；
6.客户二次开发使用：客户可根据通信协议和范例 VB 源码，自行二次开发集成到第 3 方系统软件
中；或者使用通用的串口调试软件，根据通信协议发送串口指令给控制器；
7.串口控制 1 台控制器时，控制器默认地址为 00，此时 4 个拨码开关全为 OFF（拨上）状态（备注：
拨码开关处有箭头标识：即下拨为 ON（1）状态，上拨为 OFF（0）状态）。

四、 串口控制功能特别介绍
1.JMDM-40DIOMR/MT 控制器继电器（晶体管）板可通过 RS232 或 RS485 通信接口直接采集输入点状态或直接控制输出点输出。
2.距离：控制主机和串口控制器（从机）通过串口线连接范围为 10 米之内；可通过 485 总线延长到 1000米；
3.单台使用：可通过 RS232 或 RS485 接口对 1 台控制器进行串口控制，默认地址位为 00，4 个拨码开关全为 OFF（拨上）状态；
4.多台组网使用：可通过地址编码，在延时 1 秒许可的情况下，一个串口多可以寻址、控制 100 台控制器，构成一个由 2000 个输入点、2000 个输出点的大系统。
5.支持客户二次开发：可提供串口通信协议、VB 上位机编程范例程序供客户二次开发参考使用。
6.4 个拨动开关功能：可实现硬件编址功能，直接设定 16 台（编号 00~15）控制器的地址；也可用软
件编程设定控制器的地址和拨动开关的用途。
7.系统时钟精准时间控制：带系统时钟，可实现精准的定时、时序控制。
8.外壳及安装：工控级别外壳，美观大方，方便安装。

五、 用途
1.用于各种集散型控制系统、远程 IO 模块、远程控制系统、电厂、自动化车间的大中型控制项目；
2.用于广告业楼宇、广告、沙盘、建筑、桥梁等模型灯光控制；4D 电影的特效控制、创意水幕控制等；
3.用于计算机控制各种外围设备的定时开和关：打印机、投影仪、显示屏、电视、多媒体音视频开关等；
4.可用于电子锁、红外开关、感应门、自动门的控制；
5.用于机械设备的逻辑时序控制：气缸、电磁阀、继电器、加热丝、普通异步电动机、电灯炮等输出负载；可接光电式，电容式，电感式，霍尔式等各种传感器和输入开关；其稳定性、功能、可扩展性、程序保密性、性价比均优于 40 点以内的国内外 PLC。
6.用电脑（PC）串口控制，轻松实现：
1） 实时状态监测或回读、时间控制强电、电磁阀、多路灯光、电源、音频或视频开关、门禁开
关等数字量信号的通断；
2） 串口采集、显示各种数字量（开关量）输入信号状态；

六、 发货信息
1、 发货清单：控制器、编程线(附送)、电子版产品资料。
独立控制模式电子版资料：KEILC 软件及教程、STC-ISP 软件、单片机范例程序、说明书及接线图。
串口控制模式电子版资料：精敏串口监控软件、上位机 VB 源码、说明书及接线图。
2、发货方式：快递，包装标准：防静电防震纸箱。

七、 售后服务
1、保修：自产品售出之日起，硬件正常使用下出现故障，保修一年，保修期后只收取维修成本费用；
2、技术支持：提供电话、网络在线技术支持。
