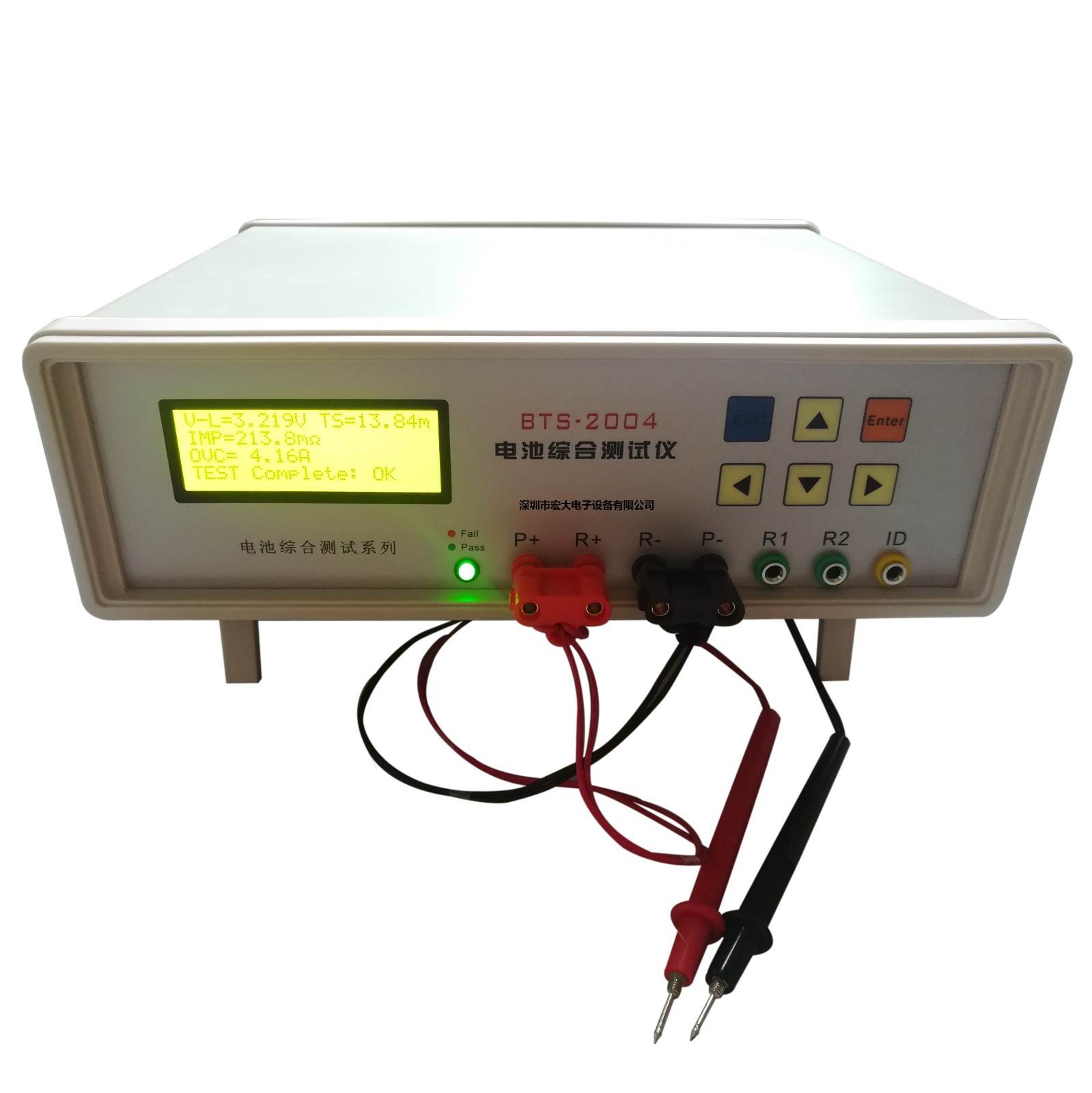

BTS-2002\2004电池综合测试仪所具有的基本功能包括:
1.BTS-2004电池综合测试仪电池检测系统电池静态参数快速检测。
1.1 电池电压检测(对于已经处于保护状态的锂电池,可自动唤醒)
1.2 电池内阻检测
1.3 电池可充电性能检测
1.4 电池可放电性能检测
1.5 电池过电流大小检测(仅针对锂电池)
1.6 电池短路保护功能检测(仅针对锂电池)
1.7 电池内部识别电阻1(或热敏电阻)检测
1.8 电池内部识别电阻2(或热敏电阻)检测
1.9 以上可检测数值大小的部分,可分别设定上限和下限加以快速筛选。
1.10 对于通讯码片的电池可进行通讯码测试(目前仅针对DS2502兼容码片)
2.电池容量检测。
针对所选择的电池类型和电池串联个数以及电池容量,自动选择合适的电压
和电流,进行一次完整的充电和放电测试,在放电过程中,计算电池的真实容
量,给电池的性能判别提供有力的参考依据。
3.可单独选择的电池充电功能。
选择此项功能,本测试仪可以作为一个多功能的智能充电器使用,针对各种类
型的各种组合方式可充电电池组充电(BTS-2004型号可对4节串联的锂
电池,12串的镍氢电池,6串的免维护电池进行快速充电),方便了电
池使用和测试的方便,在充电的同时,实时显示充电时间,以及己经充入的电
量(以mAH为单位显示)。
4.可单独选择的电池放电功能。
选择此项功能,本测试仪可以单独对一个电池作放电,同时控制放电截止电压,
避免了通常采用电子负载或者电阻放电带来的容易过放电的弊端,非常方便的
适合工厂对电池产品的测试,操作也很方便,只需要选择电池类型,电压和容
量就可以启动智能放电程序,对电池进行放电操作。
5.数控电流电压源功能。
选择此项功能,本仪器可作为一台精密数控直流电源使用,输出20V
(BTS-2004)或l0V (BTS-2002),输出2A的直流电源,可以直接设定
输出电压和限制电流,可以很方便的用在电池充电、测试,以及给其他设
备供电的功能,扩大的仪器的适用范围。
6.数控电子负载功能。
选择此项功能,本仪器可作为一台精密电子负载使用,可以设定工作在恒流、
恒压、恒电阻、以及恒功率模式下运行,在恒压之外的运行模式下,还可以设
定截止电压(cut off),以方便电池的放电测量,可以让负载电压低于设定截止
电压的时候,自动切断工作电流,避免电池的深度放电对电池的损害。除此之
外,也可以将本仪器用于其他需要电子负载的场合,如充电器测试,开关电源
的老化测试等等。
7.BTS-2004电池综合测试仪电池检测系统电压和内阻表功能
选择此项功能,本仪器可以作为一个普通3位半数字电压表和数字毫欧表使
用,可以连续的指示输入电压和电池的内阻,以及附加的两个ID电阻值,可
以直接代替专用内阻表使用,用于快速的电池筛选和检测。
8.仪器校准功能
选择此项功能,可以在不开外壳的情况下,对仪器作校准处理,以随时保持较
高的测量精度,可以校准的项目包括:电压测量、内阻测量、充电电流测量、
放电电流测量等等,此项功能选择需要输入校准密码,避免无关人员的误操作。
9.读码功能(目前仅针对DS2502兼容码片,适用于所有MOTO手机电池)
选择此项功能,能够读出DS2502兼容码片的所有内部数据,可是实时观察任
何一个地址的数据,并看到最后的CRC校验数据,通过比较最后两个字节的
CRC校验数据,可以判断传输数据是否出错。
测试完成提示信息说明:
⑴ TEST Complete: OK 表示测试完成,各项参数满足要求
⑵ TEST Fail: VOL LOW 表示测试出错,电压偏低
⑶ TEST Fail: VOL HIGH 表示测试出错,电压偏高
⑷ TEST Fail: IMP LOW 表示测试出错,内阻偏低
⑸ TEST Fail: IMP HIGH 表示测试出错,内阻偏高
⑹ TEST Fail: CHARGE ERR 表示测试出错,充电功能故障
⑺ TEST Fail: DISCHR ERR 表示测试出错,放电功能故障
⑻ TEST Fail: OVC LOW 表示测试出错,过流保护电流偏低
⑼ TEST Fail: OVC HIGH 表示测试出错,过流保护电流偏高
⑽ TEST Fail: R1 LOW 表示测试出错,识别电阻1阻值偏低
⑾ TEST Fail: R1 HIGH 表示测试出错,识别电阻I阻值偏高
⑿ TEST Fail: R2 LOW 表示测试出错,识别电阻2阻值偏低
⒀ TEST Fail: R2 HIGH 表示测试出错,识别电阻2阻值偏高
⒁ TEST Fail: ID ERROR 表示测试出错,通讯码片测试不通过。
⒂ TEST Fail: SHORT ERR 表示测试出错,短路保护功能不正常
制造商
全新
深圳
4.5
300X300X100
电池检测
