采用数字图像相关测量技术的二维位移场显微测量系统，由于采用了高分辨率摄像头，可以将被测表面的测量区域分为2560*1920的像素进行测量。本系统的亚像素分辨率为0.05像素，即通过软件处理可以分辨到被测表面所产生的相当于0.05像素的变形。也就是相当于在被测区域内划上了（2560/0.05）*(1920/0.05)的测量刻度。当测量区域为9.30mm*7.00mm时，位移分辨率为0.18微米（保守指标0.5微米）。该分辨率可以用随机提供的标定装置标定和检测。

主要技术指标：

测量面积：1.0mm*1.33mm~7.0mm*9.3mm

测量距离：89mm超长工作距离

位移分辨率：0.1微米~0.7微米

图像采集分辨率：2560*1920 6帧/秒

调焦系统：7倍电动变焦

照明系统：光纤冷光源 150W

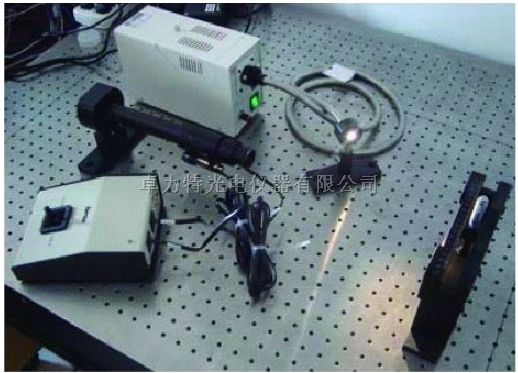

主要配置：

TS-4000USB设限购：1只

7倍电动变焦远距离显微测量镜头：1套

150W光纤冷光源：1套

二维数字散斑相关测量处理软件：1套

400mm*900mm光学平台：1套

三脚架：1付

标定装置：1套

用途：

教学：用于材料力学和实验力学课程的实验教学，可以测量微梁的二维变形分布

科研：用于测量微结构平表面的变形分布
