多路开关量可扩展无线信号传输方案

 __实现点对点开关量无线传输，不用挖沟布线，无线通信距离可达3公里！
  达泰公司开发的DTD110H无线开关量终端提供4路开关量输入或者4路开关量输出，通过无线方式传输工业现场的开关量信号、输出控制信号、直接控制继电器输出。DTD110HK可以将输入输出点扩展到20个，以便满足不同用户的需求。本系统由无线发射终端和无线接收终端组成。DTD无线测控产品解决了有线方案施工繁琐、设备后期维护成本高的难题。与传感器、变送器、PLC、DCS、变频器、智能仪表等配套使用。不需要编写程序，不需要布线，一般电工就可以调试使用。
2010年获得相关产品，号为 ZL1357.4 无线传感网络的集群组网控制器。2010年11月通过电子产品检验中心颁发的《基于无线传感网络的工业设备无线模块化组件检验》。


   系统组成

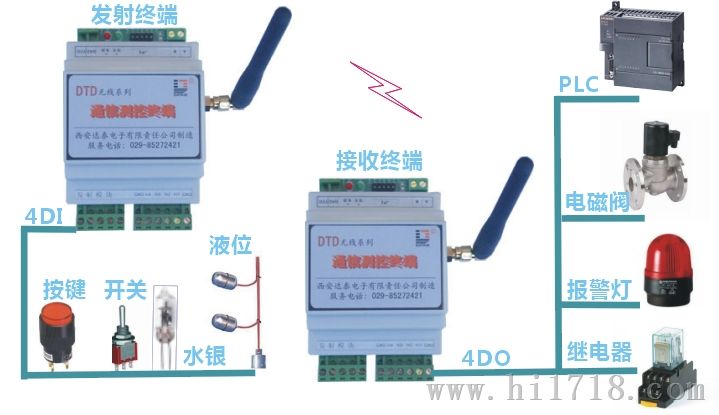

  　 4通道开关量基本配置：4DI / 4DO 订购型号: DTD110HC-4



  　多通道开关量扩展配置：8~20 DI / 8~20 DO 订购型号：DTD110HC-20



   无线开关发射终端
  发射端由主控模块DTD110H和扩展模块DTD110HK组成；主控模块上为无线发射单元，每个扩展模块上有4路开关量输入信号，主控模块与扩展模块之间以RS485双绞线就近连接，两个模块的电源均由24VDC直流电源提供。发射端主模块和扩展模块可以共用一个电源，通过E型导轨安装在箱体内。扩展模块提供4路开关量的输入信号，可以直接外接干接点。
详细过程请参考方案的说明资料。您可以通过QQ 或者电话索取。



   无线开关接收终端
  接收端由主控模块DTD110H和扩展模块DTD110HK组成；主控模块上为无线接收单元，每个扩展模块上有4路开关量输出信号，主控模块与扩展模块之间以RS485双绞线就近连接，两个模块的电源为24VDC直流电源。接收端主模块和扩展模块可以共用一个电源，通过E型导轨安装在用户控制箱体内。扩展模块提供4路开关量OC门的输出信号，可以外接继电器的线包。




   安装效果图


   无线开关量产品成功的应用场合
  DTD110H工业级无线开关量终端可以直接替代传统有线开关实现无线遥测遥控，解决了有线方案施工繁琐、设备后期维护成本高的难题。可以与PLC、变频器、软启动器、节能设备、电控柜等配套使用。
　泵房电磁阀无线控制；
  水池液位无线遥测遥控；
　加工车间天车无线告知器；
　锅炉房设备监控；
　钢铁厂监控设备；
　锻压机械无线遥控；
　垃圾发电设备无线遥测遥控；
　污水处理厂设备遥控；
　水泥厂电控设备的无线遥控器；
　造纸、造船、机床厂、制药厂等电器开关柜无线遥控。
