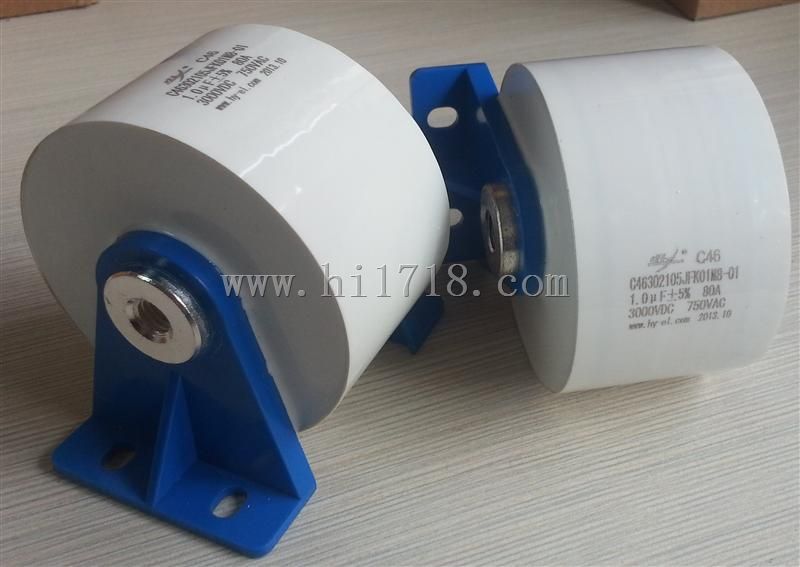

C46高频、高压谐振电容器

型号 规格 价格(元） 尺寸（mm) 引出

C46 0.06uF/2000VAC 80 D50*L 80 M8 螺母

C46 1.0uF/3000V 60 D68*L 40 M8 螺母

C46 0.12 uF2000VAC/6000VDC 160 D63*100 M8 螺母

价格仅供参考，以报价单为准。

主要应用/Application

广泛应用于大功率的高频谐振设备中

Widely used in high power high frequency resonant device

产品特点/Characteristics

电介质：聚丙烯薄膜

结构：双面金属化与金属化膜内串结构

封装：外包阻燃迈拉胶带，阻燃（94V-0 级）环氧封装

引出： M6 铜螺母或焊片引出

高电压、高频率、高dv/dt特性

能承受大电流

Dielectric：Polypropylene film

Structure: double metal and metal film inner series structure

Coating：Polyester tape wrapping with resin sealing.

Flame retardant execution（UL94V-0）

Terminals：M6 copper nut or lug

High voltage, high frequency, high dv\/dt characteristics

Can withstand high current

技术性能/Specifications

引用标准/Reference standards GB/T 17702 IEC 61071

工作温度范围/Operating temperature range -40℃～85℃

容量范围/Capacitance 0.06μF～8μF

额定电压/Rated Voltage 1200Vdc～5000Vdc

容量偏差/Tolerance ±5%;±10%

极间耐电压/Test voltage between terminals 1.5Ur 60s 25℃±5℃

极壳耐电压/Test voltage between terminals and

case

3000V 50Hz 60s，25℃±5℃

损耗角正切/Dissipation factor tgδ≤10×10-4 at 25℃±5℃，1kHz

绝缘电阻/Insulation resistance C×R≥5000s，at 100Vdc，25℃±5℃，60s

耐电流冲击能力/Withstand strike current ability dv/dt＞1000V/μs

杂散电感/Stray inductance ≤30nH

有效电流/Effective current 30A～100A

预期寿命/Life expectancy 200000h at Ur and 70℃
