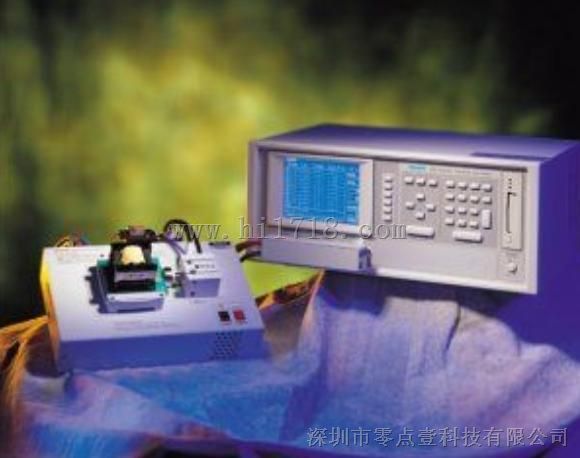

公明测试仪器厂家3250/3255/3252/6800变压器测试仪
价格：电议
地区：广东省 深圳市
电 话：0755-29630076
手 机：15361033057
传 真：0755-29630731

深圳市零点壹科技有限公司

免费会员 营业执照已上传

>
全部产品 进入商铺

3250 变压器测试仪,提供变压器厂生产线或品管进出货检验,是高稳定、高可靠度的精密量测仪器，技术上采用增强圈数比的能力，可解决低偶合系数变压器圈数比、圈数量测等问题,使量测结果更加的确实与精准。

主要特征：

■ 测试频率20Hz~200KHz/1MHz,度0.02%

■ 高速LCR量测，快80次/秒
■ 3种阻抗输出模式选择，量测结果与各家品牌LCR完全比对

■  基本量测准确度0.1%

■  增强式圈数比准确量测，适用于低磁导率的磁心

■  高速DCR量测，快50次/秒

■  提供各式标准测试治具及特殊治具订制

■  四端测试治具，可得到DCR，电感量和圈数比的且稳定的量测

■  15组内部仪器设定可供储存及呼叫

■  标准RS-232.HANDLER及PPINTER界面

■  2MSRAM记忆卡供机台资料设定及备份（可选购）

【技术参数
  • 治具应用仪器范围：

    洤华、Zentech、Chroma、金开泰、瀚科等品牌3250/3259/3260/3290变压器综合测试仪类测试治/夹具；TH2819XB/2829XB/2837XB同惠变压器测试仪测试治具.

      常规治具：2.0MM 2.5MM 3.0MM 3.25MM 3.5MM 3.8MM 4MM 2.7-3.5MM PQ2620 PQ2016 PQ32均有现货

      本店默认快递：信丰 速尔 优速快递  需要其他快递的清请和客服沟通！



    电话

    订制销售各类变压器测试仪标准和非标的治具头，夹具，配件等4~5MM标准治具头有大量现货欢迎来电订购和批发。

    • 】





    型号

    变压器测试仪3250

    主要功能

    变压器扫描测试

          测试参数

    变压器扫描测试

    圈数比(Turn Ratio),相位(Phase),圈数(Turn),电感(L),漏电感(LK)<平衡(Balance)交流电阻(ACR), 电容(Cp),直流电阻(DCR),接脚短路(Pin Short）

    测试信号

    测试电压

    Turn

    10mV-10V.10%  10mV/step

    其他

    10mV-2V ±10%  10mV/step

    测试频率

    Turn

    1KHz-200KHz,0.02%

    其他

    20Hz-200KHz,0.02%/3300

    输出阻抗

    Turn

    10Ω，当测试位准≤2V    50Ω，当测试位准>2V

    其他

    Constant=OFF, Constant=320X:100Ω ±5%, Constant=107X:25Ω ±5%,
    Constant=106X:100mA ±5%(1V设定), 电感负载小于10Ω，10Ω±10%，阻抗≥10Ω

    测量显示范围

    L.LK/C/Q.D/

    L,LK:0.00001uH-9999.9H     C:0.00001Pf-999.999mf      Q.D:0.00001-99999

    Z.X.R/Y/θ

    Z.X.P:0.00001Ω-99999MΩ   Y:0.01Ns-99.9999S           ⊙:-90.00-+90.00

    DCR/Turn

    DCR:0.01mΩ-99.999MΩ       Turn:0.01-99999.99圈(次电压小于100Vrms)

    Pin-Short

    11组,接地与接脚之间

    基本准确度

    L.LK.C.Z.X.R.DCR

    0.1%(若为AC参数1KHZ)

    Q.D/θ/Turn

    Q.D:0.0005(1KHz)      ⊙:0.03(1KHz)           Turn:0.5%(1KHz)

    测量速度（快速）

    L.LK.C.Z.X.R.D.θ

    80meas./sec

    DCR

    50meas./sec

    Turn

    10meas./sec

    判定方式

    变压器扫描测试

    各参数之良品/不良品判定由选购之HANDLER界面输出

    显示器

    320X240点矩阵LCD液晶显示器

    修正功能

    开路(OPEN)/短路(SHORT)归零,负载修正

    记忆卡

    50组仪器设定,可籍由记忆卡扩充

    等效电路模式

    串联.  并联

    触发

    内部    手动      外部

    环境条件

    温度:10℃~40℃  湿度:10%~90%PH

    消耗功率

    140VA

    电源需求

    90-125Vac  OR  190-250Vac   48Hz-62Hz

    重量

    约9Kg

    尺寸（宽×高×深）

    430x180x320mm
