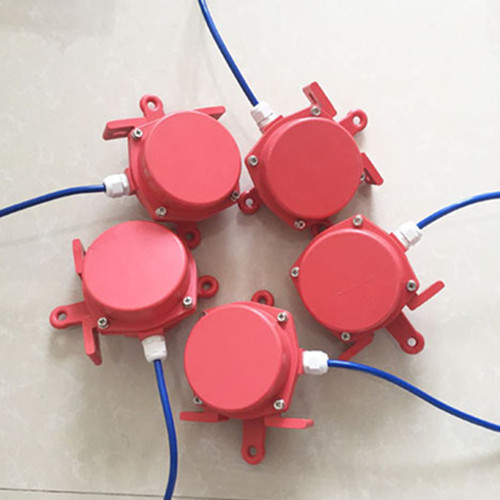

SFDL-Z双向平衡拉绳开关

KLT2-1、HFKLT2-1、SFDL-Z、SFDL-S、自动、手动、常开常闭、HFKLT2-I、HFKLT2-II、KLT2-II、XLLS-I、XLLS-II、双向拉绳开关

一、 技术参数

1、环境温度：-30℃~ 60℃ 湿度：不大于85%

2、触点数量：一开一闭可根据客户需要增加二开二闭容量：AC 380V/5A

3、复位方式：自动复位、手动复位

4、动作力：10Kg

5、限角度：15°  性：>10⁶次

二、主要技术指标

三、工作原理：

本产品Z、S型采用移动凸轮结构，当拉动任意一侧拉绳时，便驱动凸轮，使开关动作转换发出停机信号，I型采用自动复位，II型采用手动复位。

四、安装及接线

1、安装：

根据简图，自制一安装板，用M12×30的螺栓将开关固定在安装板上，

然后把安装板随同本开关装置固定在胶带机两侧，其位置满下要求：

（1）一般把开关安装在输送机机架上，使该装置低于胶带水平位置，以操作方便为宜：

（2）把拉绳（￠4mm覆塑钢丝绳）分别系在开关转臂拉环孔上，两只开关间隔距离小于40m为宜，两端拉绳要平行于胶带机沿线布置，并在间隔3—4m左右处安装环起支撑作用，以减少其挠度。

2、接线：

（1）I型拉绳开关接线说明

 把后盖打开，可见开关接线栓。如有引出电缆，用户就不打开后盖，可直接和开关的引出电缆线相接，接线时，可用万用表检验出常开、常闭触点，以错误，接好后用水胶带缘并套好缘护套。

（2）II型拉绳开关接线与I型相同。

五、注意事项：

1、接线联接，缘密封。

2、拉绳开关安装完毕后，两侧拉绳松紧适宜，挠度小，绳后，开关能复位。

 六、用途

 双向拉绳开关主要用于常规皮带输送机、梭式输送机、裙边式给料输送机、斗式机，包装生产线、堆料／取料系统，起重机、挖掘机、轮船装卸系统、水平给料机等设备现场紧急事故停车的一种保护装置。当紧急事故发生时，在现场沿线任意处拉动拉绳开关，均可发出停机信号，实现对人身及设备的保护作用。
