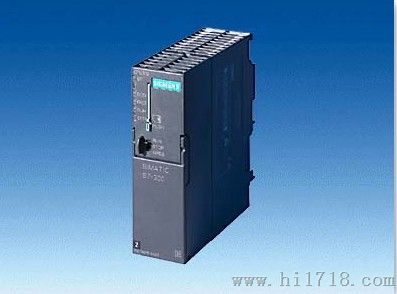

产品型号6ES7312-5BE03-0AB0 升级型号6ES7312-5BF04-0AB0
- 带集成数字量输入和输出的紧凑型CPU
- 用于对处理性能要求严格的小型应用程序
- 带有技术功能
CPU 运行需要 SIMATIC 微存储卡(MMC)

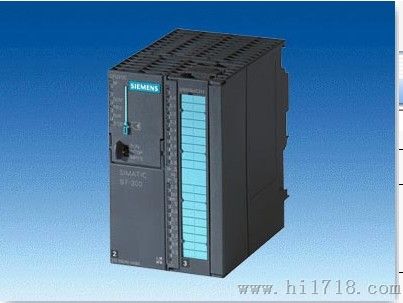

CPU 312C 是一种紧凑型 CPU,用于对处理速度要求很高的小型应用场合。 集成的数字量输入和输出可与过程信号直接连接。
通过集成的与过程相关的功能还可以实现其它应用:
CPU 312C 安装有:
- 微处理器
处理器处理每个二进制指令的时间达到 200 - 400 ns。 - 扩展存储器;
与执行相关的程序组件的 32 KB 高速 RAM(相当于约 10 K 指令)可以为用户程序提供足够的空间;
SIMATIC 微型存储卡( 4 MB)作为程序的装载存储器,还允许将项目(包括符号和注释)存储在 CPU 中。 - 灵活的扩展能力;
多达 8 个模块,(1排结构) - MPI多点接口:
集成的 MPI 接口多可以同时建立与 S7-300/400 或编程设备、PC、OP 的 6 条连接。在这些连接中,始终为编程器和 OP 分别预留一个连接。通过“全局数据通讯”,MPI可以用来建立多16个CPU组成的简单网络。 - 内置输入/输出;
10个数字量输入(均可用于报警处理)和6个数字量输出,用于将过程信号连接到 CPU 312C。
|
- | SIMATIC S7-300, CPU 312C COMPACT CPU WITH MPI, 10 DI/6 DO, 2 FAST COUNTERS (10 KHZ), INTEGRATED 24V DC POWER SUPPLY, 64 KBYTE WORKING MEMORY, FRONT CONNECTOR (1 X 40PIN) AND MICRO MEMORY CARD REQUIRED | | 一般信息 | 硬件产品状态 | 01 | 固件版本 | V3.3 | 附带程序包的 | 工程系统 | STEP7 V5.5 + SP1 以上或 STEP7 V5.3 + SP2 以上,附带 HSP 203 | 电源电压 | DC 24 V | 是 | 允许范围,下限 (DC) | 19.2 V | 允许范围,上限 (DC) | 28.8 V | 电源导线的外部保险装置(推荐) | LS 开关,类型 C,小值 2 A;LS 开关,类型 B,小值 4 A | 电源和电压断路跨接 | 停电/断电跨接时间 | 5 ms | 重复率,小值 | 1 s | 数字输出端 | 负载电压 L+ | 额定值 (DC) | 24 V | 反极性保护 | 否 | 输入电流 | 耗用电流(额定值) | 570 mA | 耗用电流(空载),典型值 | 90 mA | 接通电流,典型值 | 5 A | I2t | 0.7 A2·s | 数字输出端 | 来自负载电压 L+,值 | 25 mA | 功率损失 | 功率损失,典型值 | 8 W | 存储器 | 工作存储器 | 集成 | 64 kbyte | 可扩展 | 否 | 用于剩余数据模块的剩磁存储器大小 | 64 kbyte | 装载存储器 | 插拔式 (MMC) | 是 | 插拔式 (MMC),值 | 8 Mbyte | MMC 上的数据管理(在上编程后),小值 | 10 a | 缓冲 | 存在 | 是; 通过 MMC 担保(免维护) | 不带电池 | 是; 程序和数据 | CPU-处理时间 | 对于位运算,典型值 | 0.1 μs | 对于词运算,典型值 | 0.24 μs | 对于定点计算,典型值 | 0.32 μs | 对于浮点计算,典型值 | 1.1 μs | CPU-组件 | 组件数量(总计) | 1024; (DB、FC、FB);可以通过安装的 MMC 减少可装载块的数量。 | DB | 数量,值 | 1024; 数字条:1 至 16000 | 容量,值 | 64 kbyte | FB | 数量,值 | 1024; 数字条:0 至 7999 | 容量,值 | 64 kbyte | FC | 数量,值 | 1024; 数字条:0 至 7999 | 容量,值 | 64 kbyte | OB | 说明 | 参见操作列表 | 容量,值 | 64 kbyte | 可用循环 OB 数量 | 1; OB 1 | 时间报警 OB 数量 | 1; OB 10 | 延迟报警 OB 数量 | 2; OB 20, 21 | 唤醒警告 OB 数量 | 4; OB 32、33、34、35 | 过程报警 OB 数量 | 1; OB 40 | 启动 OB 数量 | 1; OB 100 | 异步错误 OB 数量 | 4; OB 80、82、85、87 | 同步错误 OB 数量 | 2; OB 121、122 | 嵌套深度 | 每个优先等级 | 16 | 错误 OB 中的附加等级 | 4 | 计数器、定时器及其剩磁 | S7 计数器 | 数量 | 256 | 剩磁 | 可调整 | 是 | 下限 | 0 | 上限 | 255 | 已预设 | Z 0 至 Z 7 | 计数范围 | 下限 | 0 | 上限 | 999 | IEC 计数器 | 存在 | 是 | 类型 | SFB | 数量 | 不限制(只通过 RAM 进行限制) | S7 时间 | 数量 | 256 | 剩磁 | 可调整 | 是 | 下限 | 0 | 上限 | 255 | 已预设 | 无剩余 | 时间范围 | 下限 | 10 ms | 上限 | 9990 s | IEC 计时器 | 存在 | 是 | 类型 | SFB | 数量 | 不限制(只通过 RAM 进行限制) | 数据范围及其剩磁 | 可保留数据范围,全部 | 所有,值 64 kb | 标记 | 数量,值 | 256 byte | 存在剩磁 | 是; MB 0 至 MB 255 | 预设剩磁 | MB 0 至 MB 15 | 定时标记数量 | 8; 1 个标记字节 | 数据组件 | 数量,值 | 1024; 数字条:1 至 16000 | 容量,值 | 64 kbyte | 可调整剩磁 | 是; 在 DB 中不保持特征 | 预设剩磁 | 是 | 本地数据 | 每个优先等级,值 | 32 kbyte; 每个块 2048 字节 | 地址范围 | 外设地址范围 | 输入端 | 1024 byte | 输出端 | 1024 byte | 分布式 | 输入端 | 无 | 输出端 | 无 | 过程映像 | 输入端 | 1024 byte | 输出端 | 1024 byte | 输入端,可调整 | 1024 byte | 输出端,可调整 | 1024 byte | 输入端,已预设 | 128 byte | 输出端,已预设 | 128 byte | 集成通道的默认地址 | 数字输入端 | 124.0 至 125.1 | 数字输出端 | 124.0 至 124.5 | 数字通道 | 输入端 | 266 | 输出端 | 262 | 输入端,其中集中式 | 266 | 输出端,其中集中式 | 262 | 模拟通道 | 输入端 | 64 | 输出端 | 64 | 输入端,其中集中式 | 64 | 输出端,其中集中式 | 64 | 硬件扩展 | 组件载体,值 | 1 | 每个组件载体的组件,值 | 8 | 扩展设备,值 | 0 | DP 主站数量 | 集成 | 无 | 关于 CP | 4 | 可运行的 FM 和 CP 数量(建议) | FM | 8 | CP,点对点 | 8 | CP,LAN | 4 | 时间 | 时钟 | 软件时钟 | 是 | 可缓冲和同步 | 否; 已缓冲,否;可同步,是 | 每日偏差,值 | 10 s; 典型值:2 s | 接通电源后时钟的显示 | 在断开电源时,时钟仍正常显示时间 | 运行时间计数器 | 数量 | 1 | 数字/数字条 | 0 | 值域 | 0 至 2 的 31 次方小时(在使用 SFC 101 时) | 间隔尺寸 | 1 小时 | 保留 | 是; 每次重启时必须重新启动 | 时间同步 | 提供支持 | 是 | 在 MPI 上,主站 | 是 | 在 MPI 上,从站 | 是 | 在 AS 中,主站 | 是 | 在 AS 中,从站 | 否 | 数字输入 | 数量/二进制输入端 | 10 | 可用来实现技术功能的输入端 | 8 | 集成通道 (DI) | 10 | 输入特性符合 IEC 61131,类型 1 | 是 | 可同时控制的输入端数量 | 水平安装位置 | 可达 40 ℃,值 | 10 | 可达 60 ℃,值 | 5 | 垂直安装位置 | 可达 40 ℃,值 | 5 | 技术功能 | 屏蔽,值 | 100 m; 在计数频率时 | 未屏蔽,值 | 不允许 | 标准 DI | 屏蔽,值 | 1000 m | 未屏蔽,值 | 600 m | 输入电压 | 额定值,DC | 24 V | 对于信号“0” | -3 至 +5 V | 对于信号“1” | 15 至 30 V | 输入电流 | 对于信号“1”,典型值 | 8 mA | 输入延迟(输入电压为额定值时) | 对于标准输入端 | 可参数化 | 是; 0.1 / 0.3 / 3 / 15ms(在程序运行时间内,可重新对标准输入端的输入延迟进行组态。请注意,重新设置的滤波时间可能在之前的滤波时间完成循环后才会生效。) | 额定值 | 3 ms | 对于计数器/技术功能 | 从“0”到“1”时,值 | 48 μs; 计数频率时的小脉冲宽度/小脉冲间歇 | 导线长度 | 屏蔽导线长度,值 | 1000 m; 100 m 用于技术功能 | 未屏蔽导线长度,值 | 600 m; 用于技术功能:否 | 数字输出 | 数量/二进制输出端 | 6 | 其中的快速输出端 | 2; 注意:不得并联连接 CPU 的快速输出端 | 集成通道 (DO) | 6 | 功能性/抗短路 | 是; 电子脉冲 | 响应阈,典型值 | 1 A | 感应式关闭电压的限制 | L+ (-48 V) | 照明负载,值 | 5 W | 控制数字输入 | 是 | 负载电阻范围 | 下限 | 48 Ω | 上限 | 4 kΩ | 输出电压 | 对于信号 “1”,小值 | L+ (-0.8 V) | 输出电流 | 对于信号“1”的额定值 | 500 mA | 针对信号“1”的允许范围,小值 | 5 mA | 针对信号“1”的允许范围,值 | 0.6 A | 针对信号“1”的小负载电流 | 5 mA | 针对信号“0”的剩余电流,值 | 0.5 mA | 2 个输出端的并联开关 | 用于增加功率 | 否 | 用于冗余控制负载 | 是 | 开关频率 | 电阻负载时的值 | 100 Hz | 电感负载时的值 | 0.5 Hz | 照明负载时的值 | 100 Hz | 电阻负载的脉冲输出端,值 | 2.5 kHz | 输出端的总电流(每组) | 水平安装位置 | 可达 40 ℃,值 | 2 A | 可达 60 ℃,值 | 1.5 A | 垂直安装位置 | 可达 40 ℃,值 | 1.5 A | 导线长度 | 屏蔽导线长度,值 | 1000 m | 未屏蔽导线长度,值 | 600 m | 模拟输入 | 集成通道 (AI) | 0 | 模拟输出 | 集成通道 (AO) | 0 | 模拟输出端数量 | 0 | 传感器 | 可连接传感器 | 双线传感器 | 是 | 允许的闭路电流(双线传感器) 值 | 1.5 mA | 接口 | USB 接口数量 | 0 | 并行接口数量 | 0 | 20 mA 接口数量 (TTY) | 0 | RS 232 接口数量 | 0 | RS 422 接口数量 | 0 | 其他接口数量 | 0 | 1. 接口 | 接口类型 | 集成 RS 485 接口 | 物理组成 | RS 485 | 电位隔离 | 否 | 接口处的电源供应(15 至 30 V DC),值 | 200 mA | 功能性 | MPI | 是 | DP 主站 | 否 | DP 从站 | 否 | 点对点联结 | 否 | MPI | 传输速率,值 | 187.5 kbit/s | 服务 | PG/OP 通讯 | 是 | 路由 | 否 | 数据通讯 | 是 | S7 基础通讯 | 是 | S7 通讯 | 是; 仅服务器,单侧组态连接 | S7 通讯,作为客户机 | 否; (不过须通过 CP 和可装载 FB) | S7 通讯,作为服务器 | 是 | 通讯功能 | PG/OP 通讯 | 是 | 数据集路由 | 否 | 数据通讯 | 提供支持 | 是 | GD 圈数量,值 | 8 | GD 包数量,值 | 8 | GD 包数量,发送器,值 | 8 | GD 包数量,接收器,值 | 8 | GD 包大小,值 | 22 byte | GD 包大小(一致性),值 | 22 byte | S7 基础通讯 | 提供支持 | 是 | 每个任务的有效数据,值 | 76 byte | 每个任务的有效数据(一致性),值 | 76 byte; 76 字节(对于 X_SEND 或 X_RCV);64 字节(对于 X_PUT 或 X_GET作为服务器) | S7 通讯 | 提供支持 | 是 | 作为服务器 | 是 | 作为客户端 | 是; 通过 CP 和可装载 FB | 每个任务的有效数据,值 | 180 byte; (对于 PUT/GET) | 每个任务的有效数据(一致性),值 | 240 byte; 作为服务器 | S5 兼容通讯 | 提供支持 | 是; 通过 CP 和可装载 FC | 连接数量 | 全部 | 6 | 可应用于 PG 通讯 | 5 | 为 PG 通讯预留 | 1 | 可调整用于 PG 通讯,小值 | 1 | 可调整用于 PG 通讯,值 | 5 | 可用于 OP 通讯 | 5 | 为 OP 通讯预留 | 1 | 可调整用于 OP 通讯,小值 | 1 | 可调整用于 OP 通讯,值 | 5 | 可应用于 S7 基本通讯 | 2 | 为 S7 Basis 通讯预留 | 0 | 可调整用于 S7 Basis 通讯,小值 | 0 | 可调整用于 S7 基本通讯,值 | 2 | S7 消息功能 | 消息功能的可注册站点数量,值 | 6; 取决于对 PG/OP 和 S7 基本通讯的组态连接 | 过程诊断消息 | 是 | 同时间活动的报警 S 组件,值 | 300 | 调试功能测试 | 组件状态 | 是; 多同时 2 个 | 各个步骤 | 是 | 停止点数量 | 4 | 状态/控制 | 变量状态/控制 | 是 | 变量 | 输入、输出、标记、DB、计时器、计数器 | 变量数量,值 | 30 | 其中的变量状态,值 | 30 | 其中的变量控制,值 | 14 | 强制 | 强制 | 是 | 强制,变量 | 输入、输出 | 变量数量,值 | 10 | 诊断缓冲器 | 存在 | 是 | 条目数量,值 | 500 | 可调整 | 否 | 其中的停电保险 | 100; 只保留后 100 个条目 | 可读取 RUN 中的条目数,值 | 499 | 可调整 | 是; 10 至 499 | 已预设 | 10 | 维修数据 | 可读 | 是 | 报警/诊断/状态信息 | 诊断显示 LED | 数字输出状态显示(绿色) | 是 | 数字输入状态显示(绿色) | 是 | 集成功能 | 计数器数量 | 2; 参见手册“技术功能” | 计数频率(计数器),值 | 10 kHz | 频率测量 | 是 | 频率计数量 | 2; 至 10 kHz(参见手册“技术功能”) | 控制定位 | 否 | 集成的功能组件(调节) | 否 | PID 调节器 | 否 | 脉冲输出端的数量 | 2; 脉冲宽度调制至 2.5 kHz(参见手册“技术功能”) | 极限频率(脉冲) | 2.5 kHz | 电位隔离 | 数字输入电位隔离 | 数字输入电位隔离 | 是 | 在通道之间 | 否 | 在通道和背板总线之间 | 是 | 数字输出电位隔离 | 数字输出电位隔离 | 是 | 在通道之间 | 否 | 在通道和背板总线之间 | 是 | 允许的电位差 | 在不同电路之间 | DC 75 V/AC 60 V | 绝缘 | 绝缘测试,使用 | DC 600 V | 环境要求 | 运行温度 | 小值 | 0 °C | 值 | 60 °C | 组态 | 组态软件 | STEP 7-Lite | 否 | 编程 | 操作备用装置 | 参见操作列表 | 箝位层 | 8 | 编程语言 | KOP | 是 | FUP | 是 | AWL | 是 | SCL | 是 | GRAPH | 是 | HiGraph® | 是 | 软件库 | 系统功能 (SFC) | 参见操作列表 | 系统功能组件 (SFB) | 参见操作列表 | 技术保护 | 用户程序保护/密码保护 | 是 | 模块加密 | 是; 配备 S7-Block Privacy | 尺寸 | 宽度 | 80 mm | 高度 | 125 mm | 深度 | 130 mm | 重量 | 重量,约 | 410 g |
|
