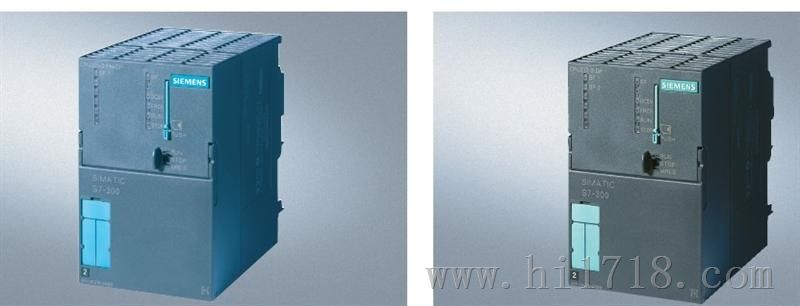

- | SIMATIC S7-300, CPU 313C-2 PTP COMPACT CPU WITH MPI, 16 DI/16 DO, 3 FAST COUNTERS (30 KHZ), INTEGRATED INTERFACE RS485, INTEGRATED 24V DC POWER SUPPLY, 128 KBYTE WORKING MEMORY, FRONT CONNECTOR (1 X 40PIN) AND MICRO MEMORY CARD REQUIRED |
|
一般信息 |
硬件产品状态 | 01 |
固件版本 | V3.3 |
附带程序包的 |
工程系统 | STEP7 V5.5 以上版本 + SP1 或 STEP7 V5.3 以上版本 + SP2 附带 HSP 204 |
电源电压 |
DC 24 V | 是 |
允许范围,下限 (DC) | 19.2 V |
允许范围,上限 (DC) | 28.8 V |
电源导线的外部保险装置(推荐) | LS 开关 类型 C 小值 2 A;LS 开关 类型 B 小值 4 A |
电源和电压断路跨接 |
停电/断电跨接时间 | 5 ms |
重复率,小值 | 1 s |
数字输入端 |
负载电压 L+ |
额定值 (DC) | 24 V |
反极性保护 | 是 |
数字输出端 |
负载电压 L+ |
额定值 (DC) | 24 V |
反极性保护 | 否 |
输入电流 |
耗用电流(额定值) | 580 mA |
耗用电流(空载),典型值 | 110 mA |
接通电流,典型值 | 5 A |
I2t | 0.7 A2·s |
数字输入端 |
来自负载电压 L+(空载),值 | 80 mA |
数字输出端 |
来自负载电压 L+,值 | 50 mA |
功率损失 |
功率损失,典型值 | 9 W |
存储器 |
工作存储器 |
集成 | 128 kbyte |
可扩展 | 否 |
用于剩余数据模块的剩磁存储器大小 | 64 kbyte |
装载存储器 |
插拔式 (MMC) | 是 |
插拔式 (MMC),值 | 8 Mbyte |
MMC 上的数据管理(在上编程后),小值 | 10 a |
缓冲 |
存在 | 是; 通过 MMC 担保(免维护) |
不带电池 | 是; 程序和数据 |
CPU-处理时间 |
对于位运算,典型值 | 0.07 μs |
对于词运算,典型值 | 0.15 μs |
对于定点计算,典型值 | 0.2 μs |
对于浮点计算,典型值 | 0.72 μs |
CPU-组件 |
组件数量(总计) | 1024; (DB、FC、FB);可以通过安装的 MMC 减少可装载块的数量。 |
DB |
数量,值 | 1024; 数字条:1 至 16000 |
容量,值 | 64 kbyte |
FB |
数量,值 | 1024; 数字条:0 至 7999 |
容量,值 | 64 kbyte |
FC |
数量,值 | 1024; 数字条:0 至 7999 |
容量,值 | 64 kbyte |
OB |
说明 | 参见操作列表 |
容量,值 | 64 kbyte |
可用循环 OB 数量 | 1; OB 1 |
时间报警 OB 数量 | 1; OB 10 |
延迟报警 OB 数量 | 2; OB 20, 21 |
唤醒警告 OB 数量 | 4; OB 32、33、34、35 |
过程报警 OB 数量 | 1; OB 40 |
启动 OB 数量 | 1; OB 100 |
异步错误 OB 数量 | 4; OB 80、82、85、87 |
同步错误 OB 数量 | 2; OB 121、122 |
嵌套深度 |
每个优先等级 | 16 |
错误 OB 中的附加等级 | 4 |
计数器、定时器及其剩磁 |
S7 计数器 |
数量 | 256 |
剩磁 |
可调整 | 是 |
下限 | 0 |
上限 | 255 |
已预设 | Z 0 至 Z 7 |
计数范围 |
可调整 | 是 |
下限 | 0 |
上限 | 999 |
IEC 计数器 |
存在 | 是 |
类型 | SFB |
数量 | 不限制(只通过 RAM 进行限制) |
S7 时间 |
数量 | 256 |
剩磁 |
可调整 | 是 |
下限 | 0 |
上限 | 255 |
已预设 | 无剩余 |
时间范围 |
下限 | 10 ms |
上限 | 9990 s |
IEC 计时器 |
存在 | 是 |
类型 | SFB |
数量 | 不限制(只通过 RAM 进行限制) |
数据范围及其剩磁 |
可保留数据范围,全部 | 所有,值 64 kb |
标记 |
数量,值 | 256 byte |
存在剩磁 | 是; MB 0 至 MB 255 |
预设剩磁 | MB 0 至 MB 15 |
定时标记数量 | 8; 1 个标记字节 |
数据组件 |
数量,值 | 1024; 数字条:1 至 16000 |
容量,值 | 64 kbyte |
可调整剩磁 | 是; 在 DB 中不保持特征 |
预设剩磁 | 是 |
本地数据 |
每个优先等级,值 | 32 kbyte; 每个块 2048 字节 |
地址范围 |
外设地址范围 |
输入端 | 1024 byte |
输出端 | 1024 byte |
分布式 |
输入端 | 无 |
输出端 | 无 |
过程映像 |
输入端 | 1024 byte |
输出端 | 1024 byte |
输入端,可调整 | 1024 byte |
输出端,可调整 | 1024 byte |
输入端,已预设 | 128 byte |
输出端,已预设 | 128 byte |
集成通道的默认地址 |
数字输入端 | 124.0 至 125.7 |
数字输出端 | 124.0 至 125.7 |
数字通道 |
输入端 | 1008 |
输出端 | 1008 |
输入端,其中集中式 | 1008 |
输出端,其中集中式 | 1008 |
模拟通道 |
输入端 | 248 |
输出端 | 248 |
输入端,其中集中式 | 248 |
输出端,其中集中式 | 248 |
硬件扩展 |
组件载体,值 | 4 |
每个组件载体的组件,值 | 8; 在模块载体 3 内多 7 个 |
扩展设备,值 | 3 |
DP 主站数量 |
集成 | 无 |
关于 CP | 4 |
可运行的 FM 和 CP 数量(建议) |
FM | 8 |
CP,点对点 | 8 |
CP,LAN | 6 |
时间 |
时钟 |
硬件时钟(实时时钟) | 是 |
可缓冲和同步 | 是 |
每日偏差,值 | 10 s; 典型值:2 s |
缓冲持续时间 | 6 wk; 当环境温度为 40 °C 时 |
接通电源后时钟的显示 | 在断开电源后,时钟仍继续运行 |
缓冲后的时钟显示 | 在断开电源时,时钟仍正常显示时间。 |
运行时间计数器 |
数量 | 1 |
数字/数字条 | 0 |
值域 | 0 至 2 的 31 次方小时(在使用 SFC 101 时) |
间隔尺寸 | 1 小时 |
保留 | 是; 每次重启时必须重新启动 |
时间同步 |
提供支持 | 是 |
在 MPI 上,主站 | 是 |
在 MPI 上,从站 | 是 |
在 AS 中,主站 | 是 |
在 AS 中,从站 | 否 |
数字输入 |
数量/二进制输入端 | 16 |
可用来实现技术功能的输入端 | 12 |
集成通道 (DI) | 16 |
输入特性符合 IEC 61131,类型 1 | 是 |
可同时控制的输入端数量 |
水平安装位置 |
可达 40 ℃,值 | 16 |
可达 60 ℃,值 | 8 |
垂直安装位置 |
可达 40 ℃,值 | 8 |
技术功能 |
屏蔽,值 | 100 m; 在计数频率时 |
未屏蔽,值 | 不允许 |
标准 DI |
屏蔽,值 | 1000 m |
未屏蔽,值 | 600 m |
输入电压 |
额定值,DC | 24 V |
对于信号“0” | -3 至 +5 V |
对于信号“1” | 15 至 30 V |
输入电流 |
对于信号“1”,典型值 | 8 mA |
输入延迟(输入电压为额定值时) |
对于标准输入端 |
可参数化 | 是; 0.1 / 0.3 / 3 / 15ms(在程序运行时间内,可重新对标准输入端的输入延迟进行组态。请注意,重新设置的滤波时间可能在之前的滤波时间完成循环后才会生效。) |
额定值 | 3 ms |
对于计数器/技术功能 |
从“0”到“1”时,值 | 16 μs; 计数频率时的小脉冲宽度/小脉冲间歇 |
导线长度 |
屏蔽导线长度,值 | 1000 m; 100 m 用于技术功能 |
未屏蔽导线长度,值 | 600 m; 用于技术功能:否 |
数字输出 |
数量/二进制输出端 | 16 |
其中的快速输出端 | 4; 注意:不得并联连接 CPU 的快速输出端 |
集成通道 (DO) | 16 |
功能性/抗短路 | 是; 电子脉冲 |
响应阈,典型值 | 1 A |
感应式关闭电压的限制 | L+ (-48 V) |
照明负载,值 | 5 W |
控制数字输入 | 是 |
负载电阻范围 |
下限 | 48 Ω |
上限 | 4 kΩ |
输出电压 |
对于信号 “1”,小值 | L+ (-0.8 V) |
输出电流 |
对于信号“1”的额定值 | 500 mA |
针对信号“1”的允许范围,小值 | 5 mA |
针对信号“1”的允许范围,值 | 0.6 A |
针对信号“1”的小负载电流 | 5 mA |
针对信号“0”的剩余电流,值 | 0.5 mA |
2 个输出端的并联开关 |
用于增加功率 | 否 |
用于冗余控制负载 | 是 |
开关频率 |
电阻负载时的值 | 100 Hz |
电感负载时的值 | 0.5 Hz |
照明负载时的值 | 100 Hz |
电阻负载的脉冲输出端,值 | 2.5 kHz |
输出端的总电流(每组) |
水平安装位置 |
可达 40 ℃,值 | 3 A |
可达 60 ℃,值 | 2 A |
垂直安装位置 |
可达 40 ℃,值 | 2 A |
导线长度 |
屏蔽导线长度,值 | 1000 m |
未屏蔽导线长度,值 | 600 m |
模拟输入 |
集成通道 (AI) | 0 |
模拟输出 |
集成通道 (AO) | 0 |
模拟输出端数量 | 0 |
传感器 |
可连接传感器 |
双线传感器 | 是 |
允许的闭路电流(双线传感器) 值 | 1.5 mA |
接口 |
USB 接口数量 | 0 |
并行接口数量 | 0 |
20 mA 接口数量 (TTY) | 0 |
RS 232 接口数量 | 0 |
RS 422 接口数量 | 1; RS 422/485 接口组合 |
其他接口数量 | 0 |
点对点 |
导线长度,值 | 1200 m |
集成协议驱动器 |
3964 (R) | 是 |
ASCII | 是 |
RK512 | 否 |
传输速率,RS 422/485 |
使用 3964 (R) 协议,值 | 19.2 kbit/s; 38.4 kbit/s 半双工;19.2 kbit/s 全双工 |
使用 ASCII 协议,值 | 19.2 kbit/s; 38.4 kbit/s 半双工;19.2 kbit/s 全双工 |
1. 接口 |
接口类型 | 集成 RS 485 接口 |
物理组成 | RS 485 |
电位隔离 | 否 |
接口处的电源供应(15 至 30 V DC),值 | 200 mA |
功能性 |
MPI | 是 |
DP 主站 | 否 |
DP 从站 | 否 |
点对点联结 | 否 |
MPI |
传输速率,值 | 187.5 kbit/s |
服务 |
PG/OP 通讯 | 是 |
路由 | 否 |
数据通讯 | 是 |
S7 基础通讯 | 是 |
S7 通讯 | 是; 仅服务器,单侧组态连接 |
S7 通讯,作为客户机 | 否; (不过须通过 CP 和可装载 FB) |
S7 通讯,作为服务器 | 是 |
2. 接口 |
接口类型 | 集成 RS 422/485 接口 |
物理组成 | RS 422/RS 485 (X.27) |
电位隔离 | 是 |
接口处的电源供应(15 至 30 V DC),值 | 否 |
功能性 |
MPI | 否 |
DP 主站 | 否 |
DP 从站 | 否 |
PROFINET IO 控制器 | 否 |
PROFINET IO 设备 | 否 |
PROFINET CBA | 否 |
DP 从站 |
GSD 文件 | - |
点对点联结 |
传输速率,值 | 19.2 kbit/s; 38.4 kbit/s 半双工;19.2 kbit/s 全双工 |
导线长度,值 | 1200 m |
来自用户程序的可控接口 | 是 |
接口可以触发用户程序中的报警/中断 | 是; 中断识别 |
协议驱动器 | 3964 (R);ASCII |
通讯功能 |
PG/OP 通讯 | 是 |
数据集路由 | 否 |
数据通讯 |
提供支持 | 是 |
GD 圈数量,值 | 8 |
GD 包数量,值 | 8 |
GD 包数量,发送器,值 | 8 |
GD 包数量,接收器,值 | 8 |
GD 包大小,值 | 22 byte |
GD 包大小(一致性),值 | 22 byte |
S7 基础通讯 |
提供支持 | 是; 服务器 |
每个任务的有效数据,值 | 76 byte |
每个任务的有效数据(一致性),值 | 76 byte; 76 字节(对于 X_SEND 或 X_RCV);64 字节(对于 X_PUT 或 X_GET作为服务器) |
S7 通讯 |
提供支持 | 是 |
作为服务器 | 是 |
作为客户端 | 是; 通过 CP 和可装载 FB |
每个任务的有效数据,值 | 180 byte; 对于 PUT/GET |
每个任务的有效数据(一致性),值 | 240 byte; 作为服务器 |
S5 兼容通讯 |
提供支持 | 是; 通过 CP 和可装载 FC |
连接数量 |
全部 | 8 |
可应用于 PG 通讯 | 7 |
为 PG 通讯预留 | 1 |
可调整用于 PG 通讯,小值 | 1 |
可调整用于 PG 通讯,值 | 7 |
可用于 OP 通讯 | 7 |
为 OP 通讯预留 | 1 |
可调整用于 OP 通讯,小值 | 1 |
可调整用于 OP 通讯,值 | 7 |
可应用于 S7 基本通讯 | 4 |
为 S7 Basis 通讯预留 | 0 |
可调整用于 S7 Basis 通讯,小值 | 0 |
可调整用于 S7 基本通讯,值 | 4 |
S7 消息功能 |
消息功能的可注册站点数量,值 | 8; 取决于对 PG/OP 和 S7 基本通讯的组态连接 |
过程诊断消息 | 是 |
同时间活动的报警 S 组件,值 | 300 |
调试功能测试 |
组件状态 | 是; 多同时 2 个 |
各个步骤 | 是 |
停止点数量 | 4 |
状态/控制 |
变量状态/控制 | 是 |
变量 | 输入、输出、标记、DB、计时器、计数器 |
变量数量,值 | 30 |
其中的变量状态,值 | 30 |
其中的变量控制,值 | 14 |
强制 |
强制 | 是 |
强制,变量 | 输入、输出 |
变量数量,值 | 10 |
诊断缓冲器 |
存在 | 是 |
条目数量,值 | 500 |
可调整 | 否 |
其中的停电保险 | 100; 只保留后 100 个条目 |
可读取 RUN 中的条目数,值 | 499 |
可调整 | 是; 10 至 499 |
已预设 | 10 |
维修数据 |
可读 | 是 |
报警/诊断/状态信息 |
诊断显示 LED |
数字输出状态显示(绿色) | 是 |
数字输入状态显示(绿色) | 是 |
集成功能 |
计数器数量 | 3; 参见手册“技术功能” |
计数频率(计数器),值 | 30 kHz |
频率测量 | 是 |
频率计数量 | 3; 至 30 kHz(参见手册“技术功能”) |
控制定位 | 否 |
集成的功能组件(调节) | 是; PID 控制器(参见手册“工艺功能”) |
PID 调节器 | 是 |
脉冲输出端的数量 | 3; 脉冲宽度调制至 2.5 kHz(参见手册“技术功能”) |
极限频率(脉冲) | 2.5 kHz |
电位隔离 |
数字输入电位隔离 |
数字输入电位隔离 | 是 |
在通道之间 | 否 |
在通道和背板总线之间 | 是 |
数字输出电位隔离 |
数字输出电位隔离 | 是 |
在通道之间 | 是 |
在通道之间,分组点数 | 8 |
在通道和背板总线之间 | 是 |
允许的电位差 |
在不同电路之间 | DC 75 V/AC 60 V |
绝缘 |
绝缘测试,使用 | DC 600 V |
环境要求 |
运行温度 |
小值 | 0 °C |
值 | 60 °C |
组态 |
组态软件 |
STEP 7-Lite | 否 |
编程 |
操作备用装置 | 参见操作列表 |
箝位层 | 8 |
编程语言 |
KOP | 是 |
FUP | 是 |
AWL | 是 |
SCL | 是 |
CFC | 是 |
GRAPH | 是 |
HiGraph® | 是 |
软件库 |
系统功能 (SFC) | 参见操作列表 |
系统功能组件 (SFB) | 参见操作列表 |
技术保护 |
用户程序保护/密码保护 | 是 |
模块加密 | 是; 配备 S7-Block Privacy |
尺寸 |
宽度 | 80 mm |
高度 | 125 mm |
深度 | 130 mm |
重量 |
重量,约 | 500 g |
