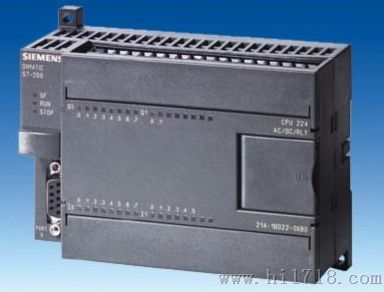

西门子CPU224CN      西门子CPU224CN可编程控制器

西门子PLC CPU224CN   西门子S7-200CPU224CN

6ES7214-1AD23-0XB8 CPU224 DC/DC/DC,14输入/10输出
6ES7214-1BD23-0XB8 CPU224 继电器输出,14输入/10输出

CPU 224 装配有：

• 集成式 24 V 编码器/负载电源:
  用于直接连接传感器和编码器。具有 280 mA 输出电流，它也可用作负载电源。
• 2种型号：
  带多种电源和控制电压
• 内置数字量输入/输出：
  14个输入和 10 个输出。
• 1 个通讯接口:
  可选
  • 作为 PPI接口，用于编程功能、HMI 功能（TD 200、OP），S7-200 内部 CPU / CPU 通信（9.6/19.2/187.5 kbps），或作为 MPI从站，用于和 MPI 主站（S7-300 / -400、OP、TD、按钮板）进行数据交换。
  • 用户可编程接口（FreePort），带中断能力，用于和非西门子设备进行串行数据交换，例如在 ASCII 协议下、波特率为 1.2/2.4/4.8/9.6/19.2/38.4/57.6/115.2 Kbit/s时，可将 PC / PPI 电缆用作为 RS 232/ RS 485 适配器。
• 扩展总线：
  连接扩展模块 (只能使用 22x 系列的扩展模块)。
• 中断输入：
  对过程信号的上升沿或下降沿作出极高速响应
• 高速计数器：
  6 个高速计数器(30 kHz), 可通过参数设置使能和复位输入，具有2个单独的输入端，可同时用作增/减计数器；或者可以连接2个具有90°相差脉冲列(4x20 kHz)的增量编码器。^o.
• 通过数字量和模拟量扩展模块进行无故障扩展(扩展模块，选件)。
• 仿真器（可选）：
  用于集成输入的仿真和用户程序的检验。
• 模拟电位计:
  2 个模拟电位计，可在日常工作中用作一个设定值计数器，例如设定时间。
• 脉冲输出：
  2 个高频脉冲输出（ 20 kHz）；用于定位任务及通过电源电路控制调频电机和步进电机。
• 实时时钟：
  例如用于给报文加时间标记、纪录机器运行时间或用于基于时间的过程控制。
• EEPROM 子模块(选件):
  用于保存完整的 STEP 7-Micro/WIN 用户程序及其它文档。
  用于支持数据记录功能和配方管理。
  允许快速修改程序(即使没有编程器)和其它程序归档。
• 通过电池提供长时间后备：
  可将存储时间提高到200天。无电池模块时，用户数据（如存储器位状态、数据块、定时器和计数器）通过内部的超级电容进行保护,大约 5 天。可以保存用户程序(免维护)。电池模块插入存储器子模块插槽中。

• 紧凑的高性能 CPU
• 本机带24个输入/输出点
• 多可带7个扩展模块

• 广泛的指令集:
  有大量的
  • 基本操作,如二进制逻辑运算、结果赋值、存储、计数、产生时间、装载、传输、比较、移位、循环移位、产生补码、调用子程序（带局部变量）
  • 集成通讯指令（如 S7-200 通讯（读网络（NETR），写网络（NETW）或自由口（发送XMT，接收RCV）
  • 用户友好的功能,如脉冲持续时间调制、脉冲序列功能、算法功能、浮点算法、PID 闭环控制、跳转功能、循环功能和代码转换都使编程任务得以简化。
• 计数:
  用户友好的计数功能配以集成的计数器和高速计数器指令给用户开辟了新的应用领域
• 中断处理:
  • 边沿触发中断（由过程信号的上升沿或下降沿触发）允许对过程中断作出极快的响应。
  • 时间控制型中断可以以 1 ms 为增量设置范围从 1 ms 至 255 ms。
  • 当达到设定值或计数器方向改变时，可触发计数器中断。
  • 通讯中断使得能迅速方便地与周围的设备如打印机或条码阅读器交换信息
• 输入/输出的直接询问和驱动:
  也可以对输入和输出进行扫描以及独立于循环周期而直接进行设置。控制器能迅速地对过程事件作出响应（例如，当发生中断时，直接复位输出）。
• 口令保护:
  3 级口令保护的概念有效地保证了用户专有技术的安全。对于访问用户程序，有以下几种保护方案:
  • 完全访问:程序可以随便改动。
  • 只读：未经授权不能修改程序。可以进行测试、设置系统参数和拷贝程序。
  • 完全保护：未经授权不能修改、读出和复制程序。可进行参数设置。
• 测试和诊断功能：
  用户友好的功能支持测试和诊断：使用可定义的循环次数执行和分析整个程序。多大 124 个循环内的内部参数，如位存储器、定时器或计数器同时记录下来。
• 测试和诊断运行过程中对输入和输出进行“强制”：
  可不在循环周期内独立设置输入和输出，例如可以检测用户程序。
• 在线运行编辑：
  在运行模式下，可以编辑程序，并通过点击鼠标将修改的程序装入CPU中，而不需要中断当前程序的执行。
• 提供诸如其它SIN、COS、TAN、LN、EXP算术模块
• 数据纪录：
  时间控制或事件控制的数据记录保存在EEPROM存储子模板中，例如性能数据、统计数据、故障报文，可选择地加入时间标签。可以使用 STEP 7-Micro/WIN 中的 S7 Explorer 随时传送纪录文件。
• 配方管理:
  在 STEP 7-Micro/WIN 项目中定义并配方。为了更好地使用存储器，配方存储在 EEPROM 存储器子模块中。可以在线修改和更新配方。

编程

STEP 7-Micro/WIN32 V4 可以对所有 S7-200 CPU 进行编程.

注意:

不能使用 STEP 7-Micro/DOS 对 CPU 224 进行编程。如果通过PG/PC的串口进行编程，则额外需要PC/PPI电缆。当使用STEP 7 Micro/Win V4编程时，可以通过SIMATIC CP 5511 或 CP 5611进行编程，以及通过编程器的MPI接口编程。此时传输速率为187.5 kbps。

以下型号全是现货，如果没有您需要的型号请致电:13262899459垂询。
    进口CPU:
    订货号： 注释：
    6ES7211-0AA23-0XB0 CPU221 DC/DC/DC 6 输入/4 输出
    6ES7211-0BA23-0XB0 CPU221 AC/DC/ 继电器6 输入/4 输出
    6ES7212-1AB23-0XB0 CPU222 DC/DC/DC 8 输入/6 输出
    6ES7212-1BB23-0XB0 CPU222 AC/DC/ 继电器8 输入/6 输出
    6ES7214-1AD23-0XB0 CPU224 DC/DC/DC 14 输入/10 输出
    6ES7214-1BD23-0XB0 CPU224 AC/DC/ 继电器14 输入/10 输出
    6ES7214-2AD23-0XB0 CPU224 XP DC/DC/DC 14 输入/10 输出
    6ES7214-2BD23-0XB0 CPU224 XP AC/DC/ 继电器 14 输入/10 输出

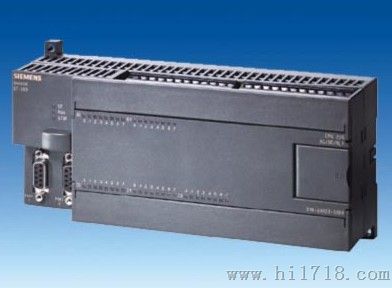

    6ES7216-2AD23-0XB0 CPU226 DC/DC/DC 24 输入/16 输出
    6ES7216-2BD23-0XB0 CPU226 AC/DC/ 继电器24 输入/16 输出
    原装S7-200PLC附件：
    S7-200系列编程软件可！
    TD200两行文本显示器：6ES7272-0AA30-0YA1
    TD400C四行文本显示器：6AV6640-0AA00-0AX0
    SMART700触摸屏：6AV6648-0AC11-3AX0
    SMART1000触摸屏：6AV6648-0AE11-3AX0
    西门子CP5611通讯卡：
    6GK1541-1AA00 CP 5411: 短AT ISA卡
    6GK1551-1AA00 CP 5511: PCMCIA，Type II
    6GK1551-2AA00 CP 5512 西门子CP5512通讯卡
    6GK1561-1AA00 CP 5611 A1 西门子CP5611网卡 通讯网卡: PCI 卡(3.0 及以上版本)
    6GK1561-1AA01 CP 5611 A2 西门子CP5611通讯卡 通讯处理器CP5611 A2的PCI卡
    6GK1562-1AA00 CP 5621 A2 DP通讯卡
    西门子进口网络总线-总线连接器：
    6XV1830-0EH10 PROFIBUS总线电缆
    6XV1830-3EH10 PROFIBUS总线电缆
    6XV1840-2AH10 四芯以太网电缆

    DP接头
    6ES7972-0BA12-0XA0 无PG 接口 6ES7972-0BB12-0XA0 带PG接口
    6ES7972-0BA52-0XA0 无PG接口 6ES7972-0BB52-0XA0 带PG接口
    6ES7972-0BA41-0XA0 35度无PG接口 6ES7972-0BB41-0XA0 35度带PG接口
    编程电缆：
    6ES7901-3CB30-0XA0 串口
    6ES7901-3DB30-0XA0 USB接口
    6ES7972-0CB20-0XA0 此编程电缆可与西门子S7-200/300/400编程
    MPI电缆：6ES7901-0BF00-0AA0
