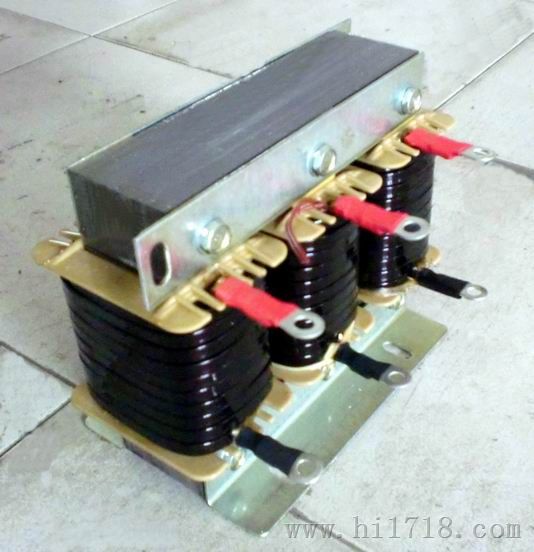

串联电抗器

一、  产品概述

与过谐型电容器串联组成调谐型无功功率补偿设备，保护电容器，防止谐波放大，吸收部分谐波电流，起一定的滤波作用，调谐电抗器的选取要根据系统的谐波频谱，调谐电抗器必须和过谐型电容器串联适用。

二、  应用

调谐电抗器，里面通过的是交流电，它的作用是与功率因数补偿电容器串联，对稳态性谐波（5、7、11、13 次）构成串联谐振。通常有电抗率4.5~6%电抗器，对5 次谐波通常电抗率为6%属于高感值电抗器，对3 次谐波通常电抗率为12~13%，对2 次谐波通常电抗率26~27%属甚高感值电抗器。接入调谐电抗器，电容器 电压升高系数- K=1 d 1 如 K= 6% 1.06 10.06 1≈ -d = 即运行电压升高6%，工作电流也随之大约6%。运行经验 认为，装有调谐电抗器的电容器容量占2/3及以上时，则不会产生谐 波谐振，能有效地吸收电网谐波，改善系统的电压波形，提高系统的功率因数，并能有效地抑制合闸涌流及操作过电压，有效地保护了电容器。
