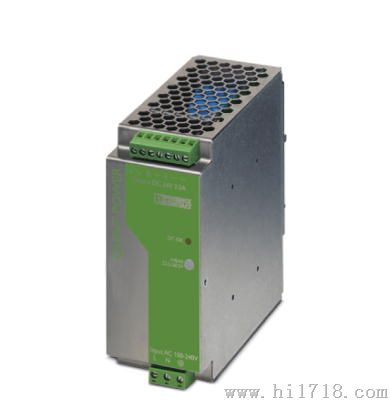

QUINT-PS-100-240AC/24DC/2.5锟鹏电源
QUINT-PS-100-240AC/24DC/2.5锟鹏电源
输入数据
| 额定输入电压范围 | 100 V AC ... 240 V AC |
|---|---|
| AC输入电压范围 | 85 V AC ... 264 V AC |
| DC输入电压范围 | 90 V DC ... 350 V DC |
| AC频率范围 | 45 Hz ... 65 Hz |
| DC频率范围 | 0 Hz |
| 电耗量 | 大约 0.86 A (120 V AC) |
| 大约 0.47 A (230 V AC) | |
| 额定功耗 | 60 W |
| 冲击电涌电流 | < 20 A (典型) |
| 电源故障旁路 | > 30 ms (120 V AC) |
| > 130 ms (230 V AC) | |
| 输入熔断器 | 5 A (慢熔断，内部) |
| 保护名称 | 瞬态电涌保护 |
| 保护电路/组件 | 压敏电阻 |
输出数据
| 额定输出电压 | 24 V DC ±1% |
|---|---|
| 输出电压的设置范围 | 22.5 V DC ... 28.5 V DC |
| 输出电流 | 2.5 A (高达60°C) |
| 3.75 A (带POWER BOOST功率裕度) | |
| 衰减 | 60 °C (2.5%/K) |
| 并连 | 是，用于冗余和增加容量 |
| 串连 | 是 |
| 电容负载 | 无限 |
| 电流限制 | IBOOST约为3.75A（短路情况下） |
| 控制偏差 | < 1 % (负载的变化，静态10% ... 90%) |
| < 2 % (负载的变化，动态10% ... 90%) | |
| < 0.1 % (输入电压的变化范围为±10%) | |
| 残波 | < 10 mVSS (额定值) |
| 峰值切换电压额定负载 | < 40 mVSS (20MHz) |
| 空转功耗 | < 2 W |
| 额定负载功率损耗 | < 8 W |
一般数据
| 宽度 | 55 mm |
|---|---|
| 高度 | 130 mm |
| 深度 | 125 mm |
| 备用端子宽度 | 122 mm |
| 备用端子高度 | 130 mm |
| 备用装配视图 | 58 mm |
| 净重 | 0.85 kg |
| 工作电压显示 | LED 绿色 |
| 效率 | > 86 % |
| 绝缘电压输入／输出 | 4 kV AC (类型测试) |
| 2 kV AC (常规测试) | |
| 保护等级 | IP20 |
| I，带PE连接 | |
| MTBF (IEC 61709, SN 29500) | > 500000 h |
| 环境温度（运行） | -25 °C ... 70 °C (> 60 °C衰减) |
| 环境温度（存放/运输） | -40 °C ... 85 °C |
| 允许的相对湿度（操作） | 95 % (25°C时，无冷凝) |
| 安装位置 | 水平DIN导轨NS35，EN60715 |
| 组装说明 | 可并列安装：水平0 mm，竖直50 mm |
| 电磁兼容性 | 符合EMC准则 89/336/EC |
| 发射干扰 | EN 50081-2 |
| 抗干扰 | EN 61000-6-2:2005 |
| 标准——机器的电气设备 | EN 60204 |
| 标准 —— 变压器安全 | EN 61558-2-17 |
| 标准——电气安全 | EN 60950-1/VDE 0805（SELV） |
| EN 61558-2-17 | |
| 造船工业许可 | Germanischer Lloyd (EMC 2)，ABS |
| 标准——电源安装中所用的电子设备以及在电源安装中电子设备的组装 | EN 50178/VDE 0160 (PELV) |
| 标准——安全超低电压 | EN 60950-1 (SELV) |
| EN 60204 (PELV) | |
| 标准——安全绝缘 | DIN VDE 0100-410 |
| DIN VDE 0106-1010 | |
| 标准——防止电击 | DIN 57100-410 |
| 标准——防止冲击电流，电气设备中保护性隔离的基本要求 | DIN VDE 0106-101 |
| 标准——主协波电流限值 | EN 61000-3-2 |
| 标准——设备安全 | GS（经过安全测试） |
| 信息技术设备 - 安全（CB体系） | CB |
| UL | UL/C-UL，隶属UL 60950 |
| UL/C-UL，隶属UL 508 | |
| UL ANSI/ISA-12.12.01 I级，2类，A，B，C，D组（危险区域） | |
| 电涌电压类别 | III |
连接数据，输入
| 连接类型 | 可插拔螺钉连接 |
|---|---|
| 实心线小横截面 | 0.2 mm2 |
| 实心线横截面 | 2.5 mm2 |
| 多芯线小横截面 | 0.2 mm2 |
| 多芯线横截面 | 2.5 mm2 |
| 可连接导线小横截面AWG/kcmil | 24 |
| 导线横截面，AWG/kcmil（） | 12 |
| 剥线长度 | 7 mm |
| 螺纹 | M3 |
连接数据，输出
| 连接类型 | 可插拔螺钉连接 |
|---|---|
| 实心线小横截面 | 0.2 mm2 |
| 实心线横截面 | 2.5 mm2 |
| 多芯线小横截面 | 0.2 mm2 |
| 多芯线横截面 | 2.5 mm2 |
| 可连接导线小横截面AWG/kcmil | 24 |
| 导线横截面，AWG/kcmil（） | 12 |
| 剥线长度 | 7 mm |
信号输出
| 输出名称 | DC OK有源 |
|---|---|
| 输出说明 | UOUT>0.9xUN： 高信号 |
| 切换电压 | ≤ 24 V |
| 输出电压 | + 24 V DC (信号) |
| 启动电流 | ≤ 40 mA |
| 连续负载电流 | ≤ 40 mA |
| 状态显示 | “DC OK” LED 绿色 |
| 关于状态显示的注意事项 | U输出 < 0.9 x UN： LED闪烁 |
| 实心线小横截面 | 0.2 mm2 |
| 实心线横截面 | 2.5 mm2 |
| 多芯线小横截面 | 0.2 mm2 |
| 多芯线横截面 | 2.5 mm2 |
| 可连接导线小横截面AWG/kcmil | 24 |
| 导线横截面，AWG/kcmil（） | 12 |
| 紧固扭矩，小 | 0.5 Nm |
| 紧固扭矩 | 0.6 Nm |
| 螺纹 | M3 |
| 输出名称 | DC OK浮点 |
| 输出说明 | 继电器触点，UOUT>0.9xUN： 触点吸合 |
| 切换电压 | ≤ 30 V AC/DC |
| 启动电流 | ≤ 1 A |
| 连续负载电流 | ≤ 1 A |
| 状态显示 | “DC OK” LED 绿色 |
