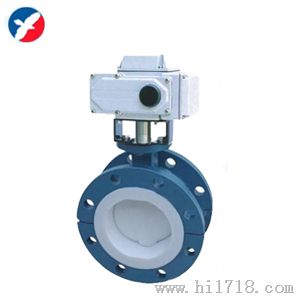

D941F46电动衬氟法兰蝶阀
价格:电议
地区:浙江省 温州市
电 话:0577-67368097
手 机:13868873507

D941F46电动衬氟法兰蝶阀概述
        电动衬氟法兰蝶阀是用阀杆一起转动的蝶板作启闭件,用以实现阀门的开启,关闭与调节。电动衬氟蝶阀是在过流部件、阀体、蝶板、阀杆上采用衬里技术衬里较厚的高分子材料,防腐蚀性能优良,可适用于任何浓度的酸、碱、盐及氧化剂、还原剂、有机溶剂等介质,是化工、石油、医药、食品、钢铁冶炼、造纸、水电等系统的气体、液体、半流体的管路和容器上作截流和调节设备使用的理想产品,并可取代闸阀、截止阀和其它类型的切断、调节阀门。

D941F46电动衬氟法兰蝶阀用途

        全衬聚四氟乙烯(F4)和聚全氟乙丙烯(F46)氟塑料衬里阀,具有耐腐蚀、无泄漏、寿命长等优点。 适用于浓硫酸、盐酸、硝酸、氢氟酸、王水、各种有机酸、强酸、氧化性介质或高温烯硫酸、高温浓醋酸、酸碱交替及多种有机溶剂和其它强腐蚀性介质。

D941F46电动衬氟法兰蝶阀结构特点

体积小、重量轻、操作轻巧、便于安装、维修。
密封性能优良可靠、零泄漏,使用寿命长。
流量特性趋于直线,调节性能优。
结构简单,开关迅速,90°旋转启闭。
可代替闸阀、截止阀、旋塞阀、胶管阀及隔膜阀等各种阀的使用。
可根据用户要求配置气动、电动装置,满足遥控和程控的需要。
更换零件衬里材质可适用于各种介质。

D941F46电动衬氟法兰蝶阀主要零部件材料

序号

零件名

铸钢

不锈刚

C

P

R

1

阀体、阀盖

A126 WCB

A351 CF8

A351 CF8M

2

蝶板

A105

A351 CF8

A351 CF8M

3

蝶板轴

A182 F6

A182 F304

A182 F316

4

衬里层/阀座

PTFE(F4)、 FEP(F46) PFA(可溶性聚四氟乙烯)

5

O型圈

VITon (氟橡胶)


D941F46电动衬氟法兰蝶阀主要连接尺寸

公称通径(DN)

L

D

D1

Z-Φd

H

H0

A

B

50

43

165

125

4-18

63

315

180

65

65

46

185

145

4-18

70

330

180

65

80

46

200

160

8-18

83

390

245

72

100

52

220

180

8-18

105

431

245

72

125

56

250

210

8-18

115

455

245

72

150

56

285

240

8-22

137

626

355

93

200

60

340

295

8-22

164

720

350

93

250

68

395

350

12-22

206

800

550

350

300

78

445

400

12-22

230

860

600

350

350

78

505

460

16-22

248

883

600

350

400

102

565

515

16-26

289

972

600

350

450

114

615

565

20-26

320

1043

750

380

500

127

670

620

20-26

343

1098

750

380

600

154

780

725

20-30

413

1236

750

380

700

165

895

840

24-30

478

1431

750

380

800

190

1015

950

24-33

525

1488

750

380




品牌/商标

精卫

企业类型

制造商

新旧程度

全新

原产地

浙江温州
