产品品牌：

威特电气

产品型号：

PD2000

一、概述

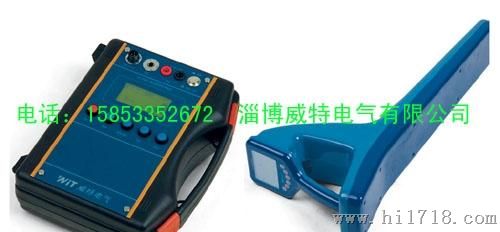

PD-2000电缆探测仪，是一套具有多种创新特性的高性能地下金属管线探测系统，由信号发射机和接收机组成，用于金属管线、地下电缆的路径探测、深度测量以及性鉴别。
PD-2000电缆探测仪，在进行路径探测时，采用独特的信号接收技术，通过新颖的软硬件数字处理，提供了多种新概念电缆探测方法，功能全、易学易用、具有很强的抗干扰能力；在进行性鉴别时，能够给出明确的鉴别结果。
二、功能特点
l 发射机：
1.三种输出方式：直连输出、卡钳耦合、辐射感应。
2.六种管线探测频率：500Hz、1kHz、8kHz、33kHz、66kHz、93kHz，其中500Hz和1kHz为复合频率，可配合接收机实现跟踪正误提示功能，还可用于管线智能鉴别。
3.查障信号输出功能：用于管线接地故障查找。
4.大功率输出：10W，四档可调。
5.全自动阻抗匹配和保护功能。
6.灵活的供电方式：内置大容量锂离子电池组供电、通过充电器用交流220V供电、汽车点烟器供电。
7.欠压自动关机功能：电池欠压时，仪器自动关机，保护电池。
8.机壳坚固便携。

l  接收机：
1.左右方向指示（技术）：左右箭头显示管线位置，方便直观。
2. 跟踪正误提示（技术）：利用发射机输出的复合频率信号，可实时测量管线电流的方向，用来排除邻近及交叉管线的地线回流和感应电流干扰。当正确跟踪待测管线时，指针指向前方；当跟踪到邻管线上时，指针向后，并有问号显示，提示跟踪错误。
3.抗干扰能力强：极窄的接收通频带，独特的数字处理方法，能充分抑制邻近运行电缆及管道的工频及谐波干扰。
4.自动测量管线深度和电流：单键操作，直接读取管线深度和电流值。
5. 多种探测模式：除传统的音峰法（宽峰法）、音谷法外，还提供窄峰法。传统音峰法（宽峰）响应范围大，不利于探测；音谷法虽然，但无法分辨并行管线。窄峰法的响应范围较宽峰法狭窄，比较，又能在一定程度上分辨并行管线，是在管线复杂区查找路径的较佳方式。
6.六种主动探测频率：500Hz、1kHz、8kHz、33kHz、66kHz、93kHz ，配合发射机，适用于不同现场情况。
7.两种被动探测频段：工频、射频，不需要发射信号，直接探测运行电缆和其它管线。
8.历史曲线显示：屏幕显示信号幅值的历史曲线，直观判断信号变化情况。
9.电缆性鉴别：卡钳鉴别和听诊器鉴别。卡钳鉴别可测量电缆上电流的幅值和方向，能够明确给出鉴别结果（技术）。听诊器鉴别接线方便，不方便卡钳鉴别时使用，为传统的鉴别方式。
10.  接地故障查找：使用A字架定位管线的对大地绝缘破损点（如电缆护层故障、无铠装电缆接地故障、管道防腐层破损等），对发射机发出的超低频组合信号进行跨步电压测量，无需调零，直观指示故障点方向。
11.  内置大容量锂离子电池组。
12.  自动关机功能：仪器在30分钟内没有任何操作时，将自动关机，减少电池消耗；当电池欠压时，也将自动关机，保护电池。
13.  机壳坚固、质轻便携。

三、技术指标
l  发射机：
1.输出方式：直连输出、卡钳耦合、辐射感应。
2.输出频率：
（1） 管线探测频率：500Hz、1kHz、8kHz、33kHz、66kHz、93kHz。
          其中500Hz和1kHz为复合频率。
（2） 查障频率：8Hz超低频复合信号。
3.  输出功率：
（1） 500Hz、1kHz、8kHz、33kHz，以及查障频率：
         10W，四档可调：2.5W、5 W、7.5 W、10 W。
（2） 66k、93kHz：1W。
4.输出电压：200V（交流峰值），根据负载自动调整。
5.阻抗匹配：全自动。
6.过载和短路保护：全自动。
7.人机界面：128×64点阵液晶显示器。
8.内置电池：聚合物锂离子电池组，标称14.8V，7Ah。
9.外接电源：标称电压DC12V（汽车点烟器输出）。
10.充电器：输入AC100～240V，50／60Hz，输出DC16.8V，2A/3A。
11.体积：主机275mm×220mm×100mm
12.质量：主机2.4kg
13.使用条件：温度:-10℃－40℃，湿度5-90％RH，海拔<4500m。
 l  接收机：
1.信号输入方式：内置接收线圈、卡钳、1k听诊器、8k听诊器、查障A字架。
2.接收频率：
（1） 管线主动探测频率：500Hz、1kHz、8kHz、33kHz、66kHz、93kHz。
（2） 管线被动探测频段：工频、射频。
（3） 卡钳智能鉴别频率：500Hz、1kHz复合频率。
（4） 卡钳电流测量频率：500Hz、1kHz、8kHz。
（5） 听诊器鉴别频率：1kHz、8kHz。
（6） 接地故障查找频率：8Hz复合频率。
3.管线探测模式：
（1） 智能宽峰法：适用于主动探测，可进行左右方向指示，频率为500Hz和1kHz时可进行跟踪正误提示。
（2） 宽峰法：适用于被动探测。
（3） 窄峰法
（4） 音谷法
4.电缆鉴别模式：
（1） 卡钳智能鉴别
（2） 卡钳电流测量
（3） 听诊器鉴别
5.人机界面：320×240点阵液晶显示器，可进行信号幅值显示、左右方向指示、路径跟踪正误提示、信号强度历史曲线、深度和电流值显示、鉴别结果显示等。
6.内置电池：聚合物锂离子电池组，标称7.4V，7Ah。
7.充电器：输入AC100～240V，50／60Hz，输出DC8.4V，2A/3A。
8.体积：主机700mm×270mm×120mm
9.质量：主机3.5kg
10.使用条件：温度:-10℃－40℃，湿度5-90%RH，海拔<4500m。
