产品品牌：

西安毕腾

产品型号：

JL-9

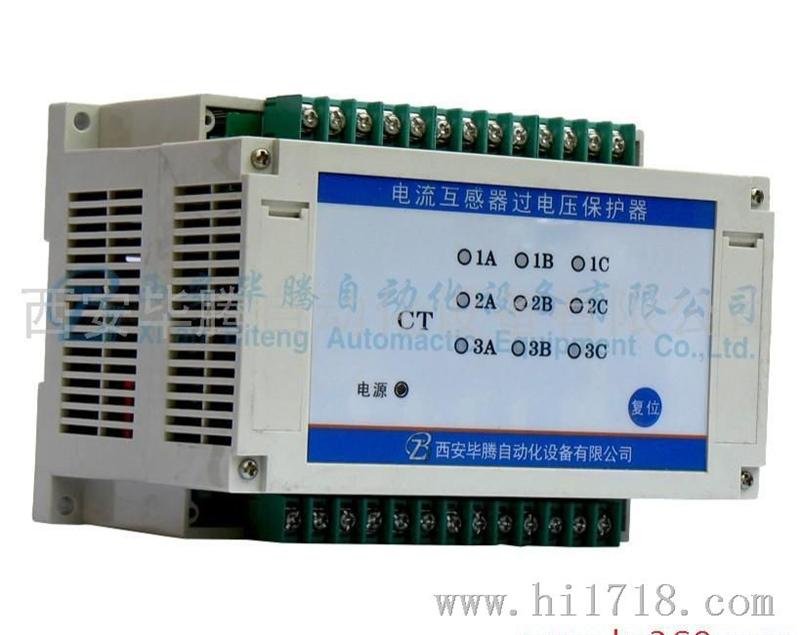

JL-9过电压保护器（OEM贴牌）   西安毕腾自动化

产品概述：

        电流互感器（CT）在电力系统中，广泛应用于测量与控制。正常工作时，电流互感器二次侧处于近似短路状态，输出电压很低，在运行中如果二次绕组开路，或绕组流过异常电流（如雷电流、谐振过电流、电容充电电流、电感启动电流等），都会在二次侧产生数千伏甚至上万伏的过电压。这不仅给二次系统绝缘造成危害，还会使互感器过激而烧损，甚至危及工作人员的生命安全。使用JL-9电流互感器过电压保护器就能够有效的防止因电流互感器二次开路引起的事故。

技术指标：

1、正常漏电流：   ＜1mA

2、导通电压Uc:150V±10%

3、导通时间Ts:50ms≤Ts≤250ms

4、遥信继电器接点容量：AC220V/5A

5、保护继电器接点容量：AC220V/15A

6、使用的CT规格：二次侧峰值大于150V

7、保护电流：≥5A

8、工作环境：温度：-20℃～70℃    湿度：≤95%RH

9、复位方式：按压“复位”，自动“复位”

10、抗震性能：  10～50-10Hz  2g  3min

11、抗干扰： 符合IEC255-22标准

12、外形尺寸：(700～701):48*48*90(mm)
                            (702～706):145*90*73(mm)
                            (700～701):155*110*110(mm)

13、耐压：   2kV 、50Hz 、1min

14、安装方式：   导轨式或固定式安装
