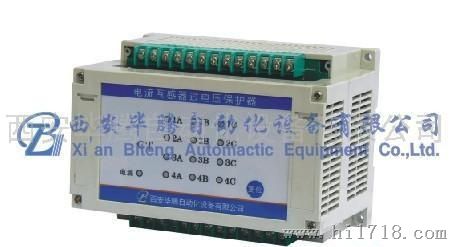

过电压保护器(BTZ)SH-CT(OEM贴牌)
价格:电议
地区:陕西省 西安市
电 话:86-029-82215914
传 真:86-029-82215914
产品品牌:
BTZ
产品型号:
SH-CT

SH-CT过电压保护器(OEM贴牌) 西安毕腾自动化   产品概述:            电流互感器(CT)在电力系统中,广泛应用于测量与控制。正常工作时,电流互感器二次侧处于近似短路状态,输出电压很低,在运行中如果二次绕组开路,或绕组流过异常电流(如雷电流、谐振过电流、电容充电电流、电感启动电流等),都会在二次侧产生数千伏甚至上万伏的过电压。这不仅给二次系统绝缘造成危害,还会使互感器过激而烧损,甚至危及工作人员的生命安全。使用SH-CT电流互感器过电压保护器就能够有效的防止因电流互感器二次开路引起的事故。   主要用途:            SH-CT保护器主要用于各种CT二次侧的异常过电压保护。保护器接于二次绕组两端,正常运行时漏电极小,呈高阻状态。当发生异常过电压时,保护器迅速动作而短路,面板上显示故障的部位,并有无源信号输出。当故障排除后,电路恢复原状后,又重新投入正常运行工作。            SH-CT保护器应用于CT二次侧的差动绕组,过流绕组、测量绕组、母线保护绕组、备用绕组等。   技术指标:   1、正常漏电流:   <1mA 2、导通电压Uc:150V±10% 3、导通时间Ts:50ms≤Ts≤250ms 4、遥信继电器接点容量:AC220V/5A 5、保护继电器接点容量:AC220V/15A 6、使用的CT规格:二次侧峰值大于150V 7、保护电流:≥5A 8、工作环境:温度:-20℃~70℃    湿度:≤95%RH 9、复位方式:按压“复位”,自动“复位” 10、抗震性能:  10~50-10Hz  2g  3min 11、抗干扰: 符合IEC255-22标准  12、外形尺寸:BTZ-CTB701:48×48×90(mm)               BTZ-CTB(702~706):145×90×73(mm)               BTZ-CTB(709~712):155×110×110(mm) 13、耐压:   2kV 、50Hz 、1min 14、安装方式:   导轨式或固定式安装   主要功能:   1、正常工作时,流入保护器的电流不超过0.1mA,不影响CT正常工作。 2、当A(或B、C),N两端电压超过150V时,SH-CT短接A(或B、C)与N。 3、继电器的接点容量大于15A,所以故障时,能使CT二次侧可靠短路。 4、继电器接点具有保持功能,按压“复位”按钮,才能解除保护。 5、若是在停电状态下解除了故障,掉电后装置自动复位。 6、装置提供一对常开接点和一对常闭接点,可接各种声光报警器或提供给综合保护装置使信息远传。当保护动作时,常开闭合,常闭打开。             一般情况下,互感器均连接在A、B、C三相上,少数连接在两相上,个别连接在一相上。绝大多数均为星形连接,少数三角形连接。本产品电流互感器保护器为二次绕组星形连接。二次绕组A、B、C对应连接在保护器A、B、C接线端子上。A、B、C三相二次中心点(虚地N)连接在保护器的“N”接线端子上。若只用A、B绕组,C相可以不接线,不会影响保护器正常工作。           交流220V50Hz电源接入保护器供内部电器元件用,三根无源信号线引出供用户使用,外接交流或直流均可。例如,公共端与常闭线连接绿色信号灯,亮灯时表示保护器正常工作。公共端和常开线连接“红色”灯或报警器,工作时表示保护器检测到某二次绕组有开路故障。     西安毕腾自动化设备有限公司   地址:西安市文艺北路192号中联颐华苑B座1602室   座机:      传真:   电话:李经理:   邮编:710054   QQ:723218675     1007337708     1178324553       E-mail:bt_   网址:www.xabtz.com
