产品品牌：

现代工控

产品型号：

XD-2400-250

产品名称：手动闸门遥测终端
型号：XD-2400-250

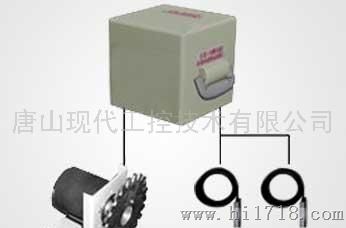

手动闸门遥测终端，外形160*160*160，由遥测终端机（自带GPRS通讯功能和现地无线射频通讯功能）、锂电池、节能密封箱组成，遥测终端可自带浮子水位计，也可连接超声波水位计、投入式水位计或其它浮子水位计，水位计的数量多为2个，同时可接入一路格雷码闸位传感器，以便同时测量闸位、上下游水位，计算瞬时流量和累计流量。锂电池供电时间3-5年，节能密封箱内的重力电源开关根据手动闸门遥测终端在供水期或停水期（外壳提示：工作时此面朝上及存储期此面朝上）自动接通或切断电源,大幅度延长锂电池使用寿命。在工厂制造好的手动闸门遥测终端在使用现场方便的安装和拆卸（只需拆下闸位、上下游水位，3个防水接头），通过手动闸门无线手操器对水位信号随时校准，从而对投入式水位计的漂移可随时、方便地校正，而投入式水位计的漂移是造成选型受限的主要原因。根据已知公式并经率定后计算得到闸门的瞬时流量并同时计算累计流量。通过GPRS通讯网络，上位计算机可远程采集闸门水位流量的各种数据，实时掌握供水信息，并监视锂电池电量。为节省电源消耗，手动闸门遥测终端每30分钟（时间可调）对传感器参数采集，同时计算瞬时流量和累计流量，每2小时（时间可调）将全部数据上传到监控中心。在必要时（如领导检查）手动闸门遥测终端可设定成招测模式，此时手动闸门遥测终端实时在线，上位计算机可采集实时数据。当水位发生跳变时，手动闸门遥测终端主动上报数据。当闸位为零（即闸门关闭），或闸门打开但闸后水位低于下，手动闸门遥测终端进入睡眠状态，此时手动闸门遥测终端只采集数据但并不记录，也不上传，手动闸门遥测终端每2天（时间可调）上传数据，以检测系统是否正常。现地无通讯网络时管理人员可用手动闸门无线手操器现地采集数据，回管理部门将数据上传至计算机。手动闸门无线手操器用于对手动闸门闸位、上下游水位、瞬时流量、累计水量的实时显示，并用于对上下游水位进行校正。
