一、特点

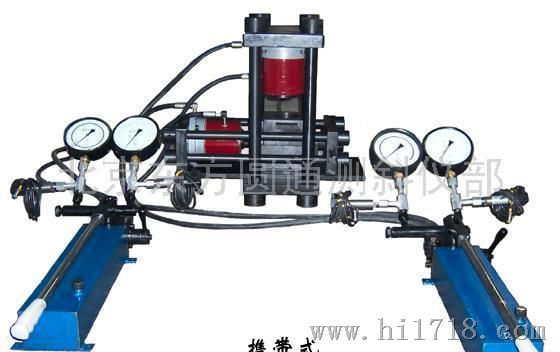

　　ZJY-6B 型岩石直剪仪是新研制的即能完成岩石力学性质，又能开展土的力学性质的新型试验仪器，该直剪仪是目前国内一款多功能的岩石直剪仪，在实践中已作过多项岩土力学性质的测试，开展过与国外同项测试指标的对比试验，测试效果具有高的相近性或准确性，并在多项大的工程开展过岩土力学性质试验，已应用在科研、生产方面效果好，可信度高。
　　 该仪器具有设计合理，结构紧凑，加工精细，体积小，重量轻，可拆卸装箱，便于搬运，现场易安装，使用简便，试验快捷，。广泛适用于工程地质勘察队、测试队和大专院校、科研单位的现场试验。
二、用途
主要用于现场或室内进行以下试验项目：
1、岩石变形试验；
2、岩石抗压强度试验；
3、岩石抗拉强度试验；
4、岩石点荷载强度试验（能完成国内钻机的中～小不同直径岩心与不规则样的抗压、抗拉测试。抗压强度小可测试到5Mpa（软岩），可测试任何坚硬岩石）；
5、完整岩石直剪试验（适用国内钻机的中～小直径岩心和横断面5cmＸ5cm直方柱体）；
6、岩石结构面与软弱岩石直剪试验（适于不易加工成型的不规则样，软弱岩石试验范围较XJ-I型携带式剪切仪更大）；
7、土直剪试验（直接测试钻孔取心土的抗剪指标，剪切面积可大于环刀面积）；
8、碎石土天然或饱和状态直剪试验（砾石粒径≤2.0cm的砂质碎石土）。 该
三、主要技术指标 该仪器量程高于国内外各种产品（国外的仪器量程在100KN，ZJY-6B岩石直剪仪达到500KN），适用范围宽:各种大小石块都可以。
1、外形尺寸：高630mm，长640mm，宽370mm；
2、重量：300Kg（包括两个油泵和各种配件）；
3、垂直千斤顶：出力500KN（50吨），行程60mm，分辨率600N(60kg)；
　 水平千斤顶：出力300KN（30吨），行程60mm，分辨率500N(50kg)；
4、适合试样尺寸；
1)岩石变形和抗压强度试验：Ф=50～56mm或50mＸ50mm，H=100～112mm；
2)岩石抗拉强度试验：Ф=50～56mm，H=50～56mm；
3)岩石点荷载强度试验：L、W、H均40～60mm，六个端面尽量平行；
4)完整岩石(规则试样)直剪试验：Ф=50mm、56mm、71.5mm、90mm等尺寸圆柱体、H=50～100mm；横断面50mmＸ50mm方柱体；
5)结构面与软弱岩石(不规则试样)直剪试验：L≤160mm，W≤140mm，H≤160mm；
6)土直剪试验：Ф=90mm，H=30mm；
7)碎石土直剪试验：砾石粒径≤2.0cm，剪切盒容积L=160mm，W=140mm，H=160mm，V=35cm³。
