产品品牌：

天津申克

产品型号：

jj-5

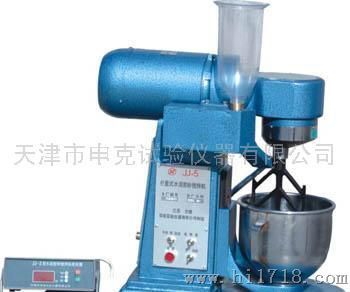

 用途和适用范围：JJ-5型水泥胶砂搅拌机是根据中国建材院水泥所的统一图纸制造，符合我国执行国际强度试验方法（ISO679—1989（E））的标准设备。

    也可代替GB3350.1-82用作GB177—85水泥胶砂试验方法的搅拌机。并可用作美国标准、欧洲标准、日本标准水泥试验的净浆、砂浆搅拌机。

本机是水泥厂、建筑施工单位、有关院校及科研单位水泥试验室必备的，不可缺少的设备之一。

二、主要规格及技术参数：

1、搅拌叶转数

速度挡
 自转  r/min
 公转  r/min

低    速
 140±5
 62±5

高    速
 285±10
 125±10


2、搅拌叶在搅拌锅内的运动轨迹同ISO679—1989（E）。

3、搅拌叶宽度135mm。

4、搅拌叶与搅拌叶轴联接螺纹M18×1.5。

5、搅拌锅容积5L，壁厚1.5mm。

6、搅拌叶与搅拌锅之间的工作间隙为3±1mm。

7、电动机为立式分马力双速电动机,功率为0.55/0.37kW。

8、外形尺寸：长×宽×高为600×320×660（mm）。

9、净重70kg。

三、主要结构及工作原理：

1、  结构：主要有双速电机、加砂箱、传动箱、主轴、偏心座、搅拌叶、搅拌锅、底座、立柱、支座、外罩、程控器等组成。

2、工作原理（见图一）

双速电动机（1）通过联轴器（2）将动力传给传动箱（10）内的蜗杆（3）再经蜗轮（6）及一对齿轮（7）和（9）传给主轴（8）并减速。主轴带动偏心座（12）同步旋转，使固定在偏心座（12）上的搅拌叶（16）进行公转。同时搅拌叶通过搅拌叶轴（14）上端的行星齿轮（13）围绕固定的内齿轮（11）完成自转运动。搅拌锅（17）与支座（18）用偏心槽旋转锁紧、砂罐内加砂子后，可在规定时间自动加砂或手动加砂，手柄（20）用于升降和定位搅拌锅位置用。
