产品品牌：

Tekwee

产品型号：

TDL-3B

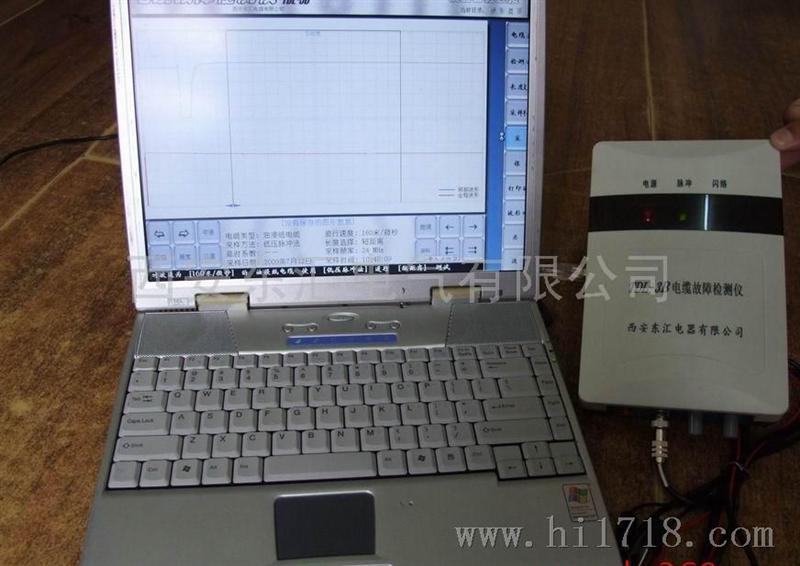

TDL-3B笔记本型电缆故障检测仪            0， TDL-3B笔记本型电缆故障检测仪是我公司为广大用户精心设计和制造的全新一代便携式智能电缆故障检测仪器，采用高速数据采集与DSP数字信号处理技术，以电缆测试主机（数据采集器）通过USB接口配以笔记本电脑，可以快速准确测试各种高低压电力电缆、同轴通信电缆、动力电缆的各种低阻、短路、断路、接地、高阻泄漏性故障和高阻闪络性故障。设计新颖，操作简单，体积小，重量轻，便携耐用。 该电缆故障检测仪适用于供电局电缆故障快速检测，发电厂电缆故障测试仪，油田电缆故障检测仪，石油化工电缆故障检测，煤矿电缆故障测试，钢厂铝厂动力电缆故障检测，电缆故障快速恢复运行的单位。 本仪器的设计秉承了我公司一贯的高科技、高、高质量的原则，将电缆故障测试水平提高到了一个全新境界。TDL-3B笔记本型电缆故障检测仪具有测试准确、智能化程度高、适应面广、性能稳定、软件界面友好等显著特点。 实践证明：TDL-3B笔记本型电缆故障检测仪是目前国内档次的仪器，其无与伦比的科技水平，精美华丽的外观以及优良的服务深受广大用户的青睐！ ◆  现场指导、培训、测试，直到用户熟练使用、满意，有实际故障，现场解决。
◆  主机配备一台笔记本电脑，使用方便。
◆  整机保修三年、培训，跟踪服务，升级软件。 一、产品特点 1. 电池供电，主机由笔记本电脑供电，便携。
       单端测试18KM，误差小于0.1% 准确测试各种高低压电力电缆、同轴通信电缆、动力电缆的各种低阻、短路、断路、接地、高阻泄漏性故障和高阻闪络性故障 2. 基于Windows2000/XP操作系统，界面友好。 3. 多种测试方法并用，如低压脉冲法、冲击高压电流取样法、冲击高压闪络法（冲闪法）等。 4. 先进的数据采集与DSP数字信号处理技术，使电缆故障测试波形清晰客观，拐点一目了然，使波形判读快速、简单、准确。 5. 双波对比技术，波形任意压缩、伸展、存储、调用，功能键少，操作简单，易掌握。 6. 抗电磁干扰设计，测试稳定、可靠。 7. 特殊电路设计，高压不死机。 8. 采用电池供电，电流取样技术，测试人员与高压隔离，人机安全 9. 服务及时，难测故障可将波形通过E-mail发给我们，当即可得到的分析和指导。
    10.整机保修三年 培训，跟踪服务，升级软件。 二、 技术参数 测距范围:  18Km 测量:  测量范围小于1Km时测量误差不大于1m 测量范围大于1Km时测量相对误差不大于0.5% 测量盲区:  冲击电流取样法无测试盲区              低压脉冲法盲区小于10m 脉冲幅度:  在50Ω时不小于250V。 脉冲宽度:  0.2μs、2μs、4μs三种（对应于短距离、中距离、长距离）。 采样频率:  40MHz、20MHz、10MHz、5MHz。（可增至100 MHz） 系统测量误差：主机测量结果再配合数显同步定点仪测量，系统误差为零。 读数分辨率:  V/2f    V 电波在电缆中的传播速度（m/μs）    f 采样频率（MHz）。比如油浸纸电缆的传播速度为V=160m/μs，用f=40MHz采样， 则读数分辨率为 160/（2×40）＝2m 同屏双通道波形显示：用于观测故障段扩展波形和全程压缩波形。可以将以前采集存储的波形随时调出进行同屏对比分析，更有利于冲击闪络测试波形的分析判断。 预置了5种电缆介质的电波传播速度：油浸纸：160m/μs；交联聚乙烯：172m/μs；聚氯乙烯：184m/μs；矿用橡套电缆：100m/μs；以及其它非动力电缆的电波传播速度的设置（自选介质）。 对于其它非动力电缆，可以在输入该电缆的已知全长后测出电波在该电缆中的传播速度。 采样方式：电流取样法。 电源：直接取自USB接口，电流不大于260mA。在笔记本电脑充满电的情况下，仪器可连续工作2.5小时。 工作温度：－10～50ºC 重量：0.5Kg  西安东汇电气有限公司其它产品： T-A20电缆故障测试仪（内嵌式电脑） TMK-2煤矿电缆故障测试仪 TDL-2B路灯电缆故障测试仪 TDL-3B笔记本型电缆故障测试仪 TDL-26手持式电缆故障测试仪 T-A21多脉冲电缆故障测试仪 TDS-2电缆识别仪、TDS-2B带电电缆识别仪 TSZ-2电缆安全试扎器 T-A35电缆故障一体化高压发生器（35KV） T-A22电缆故障一体化高压发生器（22KV） 35KV  20KV 2uF 4uF 8uF 脉冲电容器
