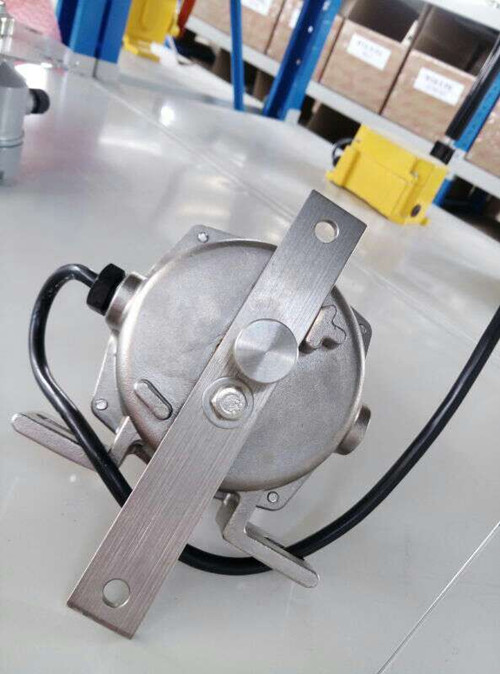

不锈钢带LED拉绳开关LED/TM1

产品名称:双向拉绳开关,皮带机拉线开关,不锈钢拉绳开关


一、简介

不锈钢带LED拉绳开关LED/TM1对于皮带输送机、拉链机、刮板机、机、扒料机及其它传动机械出现故障时,能在设备任意位置停机。能及时的保护设备和人身,避免事故扩大化,保障生产、保护设备的目的。另外由于信号可发送至控制系统,方便实现工厂自动化控制,因此又可减员增效,集中控制,利于生产与调度的目的。

二、用途

不锈钢带LED拉绳开关LED/TM1广泛应用于钢铁、电力、化工、水泥、煤炭、冶金、建材、矿山、港口码头、粮食仓库等各类使用输送设备的行业。

三、工作原理

双向拉绳开关分自动复位、手动复位二种。手动复位型动作后有自锁装置(锁定销),需要手动拉出复位后开关才能重新使用。本件为双向动作,拉绳臂两端均可安装拉绳,当发生危及人身与设备的故障时,现场工作人员拉动连接在拉绳臂上的绳索,使转臂转过的角度,触动工作开关后能同时发出报警和停机信号,和控制设备及人员的目的。

四、特点

·结构简单实用、性能稳定

 ·尘、震、潮·体积小、重量轻、寿命长

·安装方便,免维护·输出信号既可与现场设备联锁使用,也可送达自动控制系统

·电源适应性广:24~380V(无源开关量)

五、技术参数

工作电压:24~380V(无源开关量)负载电流:≤5A
缘电阻:>500MΩ输出信号:无源开关量信号,一常开,一常闭
环境温度:-20℃~+60℃环境湿度:<90%
重    量:1.8Kg护等级:良好
复位方式:自动复位/手动复位响应时间:<2mS
控制触点容量:AC380V/5A动作力:50±10N

 六、安装说明

1、拉绳开关成对安装在皮带机左右两侧,在皮带机旁角铁架钻Ф12mm孔,用M10×40mm螺栓紧固拉绳开关。

2、拉绳开关每隔25-30米安装1台,其位置应低于皮带及便于现场工作人员使用。

3、拉绳系在一关臂上,拉绳推荐使用覆塑钢丝绳,直径3~5mm均可。钢丝绳用绳夹固定,每隔3米左右安装一个托环,以免钢丝绳垂挠度过大,拉绳动作。在满足开关正常工作的前提下,尽可能拉紧绳索,减少钢丝绳垂挠度。

4、对于爬坡段皮带机,应尽量缩短拉绳开关间距,及拉绳长度。

七、选配件说明

选配件:覆塑钢丝绳、绳夹及钢丝绳托环,安装支架。

双向拉绳开关,RNS-I,皮带机保护开关
