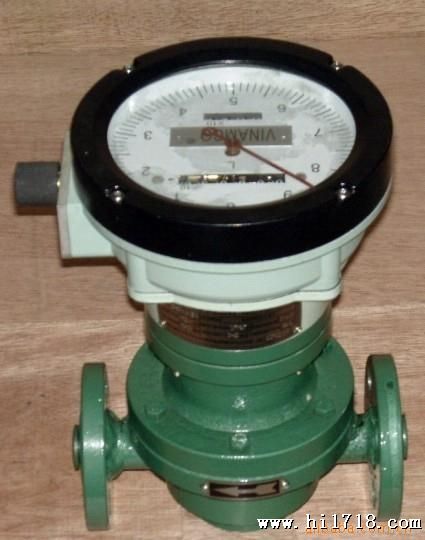

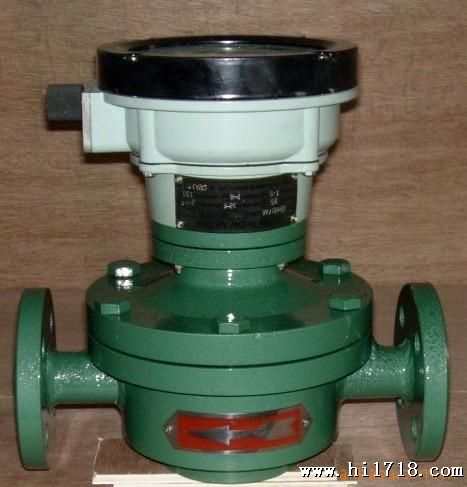

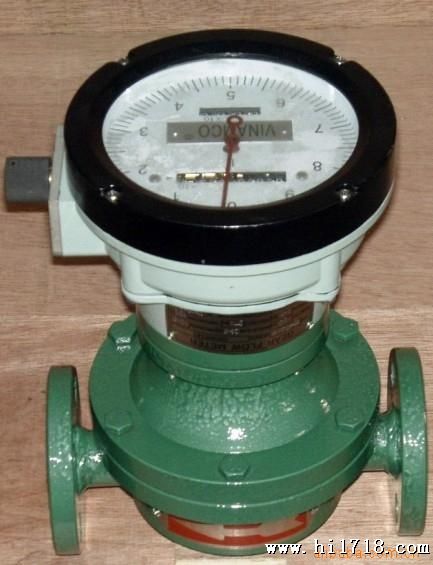

                                    LL型腰轮流量计

■概述
 Ll型腰轮流量计是我厂根据市场要求，研制成功的流量计量仪表，该产品设计新颖，外形美观。具有重量轻、高，安装使用方便等特点。是容积式流量计的典型产品之一。广泛用于石化、电力、冶金、交通、国防以及商贸等部门对汽油、煤油及轻柴油等油品的计量。

■主要技术性能
本产品执行中华人民共和国标准JB/T9242-1999《容积式流量计通用技术条件》，计量器具生产许可证:皖制号。
1、工作压力（MPa）：0.6、1.0、1.6、2.5、4.0
2、工作温度（℃）：-10℃～60℃
3、介质粘度（mPa.s）：0.6～150
4、度等级：0.5 0.2
5、流量范围（m3/h） 见下表：





*使用粘度可达2000mPa.S或更高，超过150mPa.S时，请与我公司联系。



■发信参数





■外形及安装尺寸
连接法兰标准：JB/T79-82-94



（一）、铸铁型腰轮流量计外形尺寸

型号

L

H

I

B

D

D1

N-d

LL-AL20

180

230



140

90

65

4-11

LL-AL25

240

275



165

115

85

4-14

LL-AL40

240

300



165

150

110

4-18

LL-AL50

265

360



195

165

125

4-18

LL-AL80

300

412



230

200

160

8-18

LL-AL100

350

491



295

220

180

8-18



（二）、铸钢型腰轮流量计外形尺寸

（三）、铸铝型腰轮流量计外型尺寸与铸铁型腰轮流量计外型尺寸相同

（四）、不锈钢型腰轮流量计外型尺寸与铸钢型腰轮流量计外型尺寸相同





■主要零件材料组合

■产品标记

注：不锈钢型腰轮流量计的产品标记为：

如50口径的带光电发讯的带回零的压力为1.0MPa的腰轮流量计标识为：

LL-B50.1/A6GF-II
